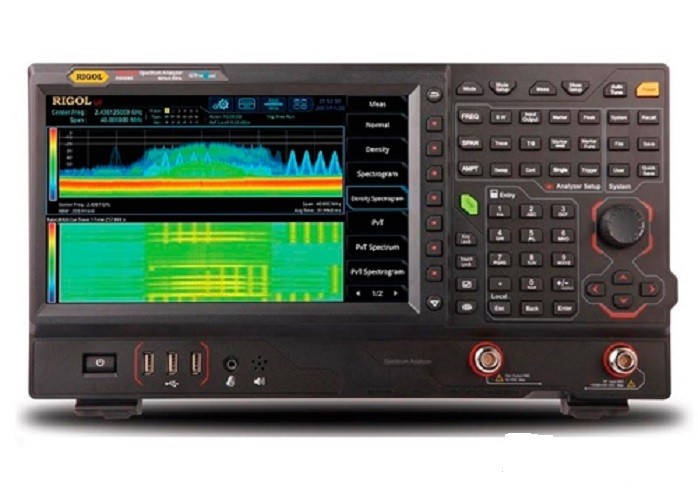

| Параметр |
Значение |
| Для всех измерительных режимов |
| ЧАСТОТА |
| Частотный диапазон |
9 кГц…3,2 ГГц |
| ИСТОЧНИК ОПОРНОЙ ЧАСТОТЫ |
| Опорная частота |
10 МГц |
| Точность после калибровки |
стандартно |
<1 ppm |
| опция OCXO-C08 |
<0,1 ppm |
| Температурная стабильность источника опорной частоты (0~50 °C) |
стандартно |
<0,5 ppm |
| опция OCXO-C08 |
<0,005 ppm |
| Старение |
стандартно |
<1 ppm/год |
| опция OCXO-C08 |
<0,03 ppm/год |
| Режим стандартного анализатора спектра со свипированием (GPSA) |
| ЧАСТОТА |
| Маркер |
Разрешение |
± полоса обзора / (количество точек развертки-1) |
| Погрешность |
± (индицируемая частота × погрешность опорной частоты + 1% × полоса обзора + 10% × полоса пропускания + разрешение маркера) |
| Счетчик частоты |
Разрешение |
1 Гц |
| Погрешность |
± (индицируемая частота × погрешность опорной частоты + разрешение счетчика) |
| Полоса обзора |
Диапазон |
Нулевая, 10 Гц ... максимальная частота |
| Разрешение |
2 Гц |
| Погрешность |
± полоса обзора / (количество точек развертки-1) |
| Плотность фазовых шумов (500 МГц, 20~30 °C) |
1 кГц |
<-95 дБн/Гц |
| 10 кГц |
<-106 дБн/Гц; <-108 дБн/Гц (тип.) |
| 100 кГц |
<-106 дБн/Гц; <-108 дБн/Гц (тип.) |
| 1 МГц |
<-115 дБн/Гц; <-117 дБн/Гц (тип.) |
| Полоса пропускания |
Разрешение ПЧ RBW (-3 дБ) |
1 Гц… 1 МГц,с шагом 1-3-10 |
| Погрешность RBW |
<5% |
| Избирательность (60 дБ/3 дБ) |
<5:1 |
| Разрешение видео VBW (-3 дБ) |
1 Гц… 1 МГц,с шагом 1-3-10 |
| Разрешение RBW (-6 дБ) |
200 Гц, 9 кГц, 120 кГц, 1 МГц |
| АМПЛИТУДА |
| Измерение уровня (fц ≥ 10 МГц) |
Диапазон |
Уровень собственных шумов … +30 дБм |
| Максимальный уровень на входе |
Постоянное напряжение |
50 В |
| Максимальный уровень CW RF Power |
+30 дБм (1 Вт), аттенюатор ≥40 дБ, предусилитель выкл. |
| - 10 дБм , аттенюатор =20 дБ, предусилитель вкл. |
| Максимальный опасный уровень CW RF Power |
+33 дБм (2 Вт) |
| Средний уровень шумов (типично) 0 дБ аттенюатор, усреднение ≥50, нормализован к 1 Гц |
без предусилителя |
| 9 кГц...100 кГц |
<-120 дБм (тип.) |
| 100 кГц...20 МГц |
<-135 дБм, <-140 дБм (тип.) |
| 20 МГц…1,5 ГГц |
<-142 дБм, <-145 дБм (тип.) |
| 1,5 ГГц…2,7 ГГц |
<-140 дБм, <-143 дБм (тип.) |
| 2,7 ГГц…3,2 ГГц |
<-138 дБм, <-141 дБм (тип.) |
| с предусилителем (опция RSA5000-PA) |
| 100 кГц...20 МГц |
<-152 дБм, <-160 дБм (тип.) |
| 20 МГц…1,5 ГГц |
<-162 дБм, <-165 дБм (тип.) |
| 1,5 ГГц…2,7 ГГц |
<-160 дБм, <-163 дБм (тип.) |
| 2,7 ГГц…3,2 ГГц |
<-158 дБм, <-161 дБм (тип.) |
| Частотный отклик (аттенюатор = 10 дБ, отн. 50 МГц) |
без предусилителя |
<0,5 дБ; <0,3 дБ (тип.) |
| с предусилителем (опция RSA5000-PA) |
<0,7 дБ; <0,3 дБ (тип.) |
| Отображение уровня |
Логарифмическая шкала |
1 дБ…200 дБ |
| Линейная шкала |
0 до опорного уровня |
| Количество точек |
801 |
| Количество графиков |
6 |
| Тип детектора |
обычный, выборка, положительный пиковый, отрицательный пиковый, среднеквадратический, среднее напряжение, квазипиковый |
| Операции над графиками |
непрерывное отображение, удержание максимума, удержание минимума, усреднение, просмотр, очистка |
| Единицы измерения |
дБм, дБмВ, дБмкВ, нВ, мкВ, мВ, В, нВт, мкВт, мВт, Вт |
| Аттенюатор |
Диапазон ослабления |
0…50 дБ, с шагом 1 дБ |
| Погрешность переключения (fц=50 МГц, аттенюатор = 10 дБ) |
<0,3 дБ |
Абсолютная амплитудная погрешность
(центральная частота = 50 МГц, предусилитель выключен, ослабление 10 дБ, входной сигнал -10 дБм, 20 °C…30 °C) |
<0,3 дБ |
| Установка опорного уровня |
Логарифмическая шкала |
-170 дБм…+30 дБм с шагом 0,01 дБ |
| Линейная шкала |
707 пВ...7,07 В; 0,11% разрешение |
Погрешность измерения уровня (достоверность 95%, с/ш>20 дБ,
RBW = VBW = 1 кГц, без предусилителя, ослабление 10 дБ, -50 дБм <опорный уровень <0, 10 МГц <центральная частота <1,5 ГГц, 20 °C to 30 °C) |
<0,8 дБ |
| Погрешность переключения RBW |
1 Гц...1 МГц |
<0,1 дБ |
| 3 МГц, 10 МГц |
<0,3 дБ |
| Предусилитель (опция RSA5000-PA) |
Частотный диапазон |
100 кГц…3,2 ГГц |
| Усиление |
20 дБ |
| КСВН (аттенюатор ≥10 дБ, предусилитель выкл.) |
<1,6 дБ |
Гармонические искажения 2-го порядка
(центральная частота ≥50 МГц, аттенюатор = 10 дБ, вх. уровень =-20 дБ) |
SHI : +45 дБм |
Интермодуляционные искажения 3-го порядка
(центральная частота ≥50 МГц, аттенюатор = 10 дБ, вх. уровень =-20 дБ) |
TOI: +11 дБм, типично +15 дБм |
| Комбинационные искажения |
<-60 дБн |
| Собственные комбинационные помехи (вх. терминатор 50 Ом, аттенюатор = 0 дБ) |
<-90 дБм, <-100 дБм, типично |
| РАЗВЕРТКА |
| Время развертки |
Нулевой обзор |
1 мкс…6000 с |
| Полоса обзора ≥10 Г |
1 мс... 4000 с |
| Погрешность времени развертки |
Нулевой обзор |
5% |
| Полоса обзора ≥10 Гц, RBW ≥1 кГц |
5% |
| Тип запуска |
непрерывный, однократный |
| ЗАПУСК |
| Источник |
свободный, внешний 1, внешний 2, видео |
| Задержка |
Нулевой обзор |
0...500 мс |
| Полоса обзора ≥10 Гц |
0...500 мс |
| Режим анализатора спектра реального времени (RTSA) |
| Основные параметры RTSA |
| Полоса анализа в реальном времени |
Стандартно |
25 МГц |
| Опция RSA5000-B40 |
40 МГц |
| Минимальная длительность для гарантированного захвата сигналов 100% POI , мкс |
Максимальная полоса обзора, окно Kaise |
7,45 мкс |
| Полоса обзора |
RBW1 |
RBW2 |
RBW3 |
RBW4 |
RBW5 |
RBW6 |
| 40 МГц |
26,9 |
16,9 |
11,9 |
9,32 |
8,07 |
7,45 |
| 25 МГц |
38,9 |
22,9 |
14,9 |
10,9 |
8,82 |
7,82 |
| 10МГц |
86,8 |
46,8 |
26,8 |
16,8 |
11,8 |
9,30 |
| 1 МГц |
807 |
407 |
207 |
107 |
56,3 |
31,3 |
| Тип детектора |
выборка, положительный пиковый, отрицательный пиковый, среднее |
| Количество графиков |
6 |
| Тип окна |
Hanning, Blackman-Harris, Rectangular, Flattop, Kaiser, Gaussian |
| Разрешение (для окна Kaiser) |
обеспечивает 6 RBW для каждого окна, кроме прямоугольного |
| Полоса обзора |
Минимальный диапазон / Максимальный диапазон |
| 40 МГц |
100 кГц / 3,21 МГц |
| 25 МГц |
62,8 кГц / 2,01 МГц |
| 10 МГц |
25,1 кГц / 804 кГц |
| 1 МГц |
2,51 кГц / 80,4 кГц |
| 100 КГц |
251 Гц / 8,04 кГц |
| Максимальная частота дискретизации |
51,2 Мвыб/сек |
| Скорость БПФ (FFT) |
146484 FFT/сек |
| Количество маркеров |
8 |
| Разрешение по амплитуде |
0,01 дБ |
| Количество точек по частоте |
801 |
| Время захвата (максимальная дискретизация) |
>156,5 мкс |
| Амплитуда |
Неравномерность АЧХ |
<0,5 дБ |
| SFDR |
<-60 дБн |
| Режим Density (Спектральная плотность) |
| Диапазон плотности |
0...100% с шагом 0,1% |
| Минимальная полоса обзора |
5 кГц |
| Персистенция |
32 мс...10 с |
| Режим Spectrogram (Спектрограмма) |
| Глубина памяти |
8192 точки |
| Динамический диапазон (охват. Bitmap) |
200 дБ |
| Режим PvT (Распределение мощности во времени) |
| Минимальное время захвата |
187,9 мкс |
| Максимальное время захвата |
40 с |
| Источник запуска |
внешний запуск, внешний 1, внешний 2, мощность, по частотной маске FMT |
| Запуск по частотной маске FMT |
| Диаграмма запуска |
спектральная плотность, спектрограмма, обычная, PVT |
| Разрешение запуска |
0,5 дБ |
| Критерии запуска |
входит, выходит, внутри, снаружи, входит-выходит, выходит-входит |

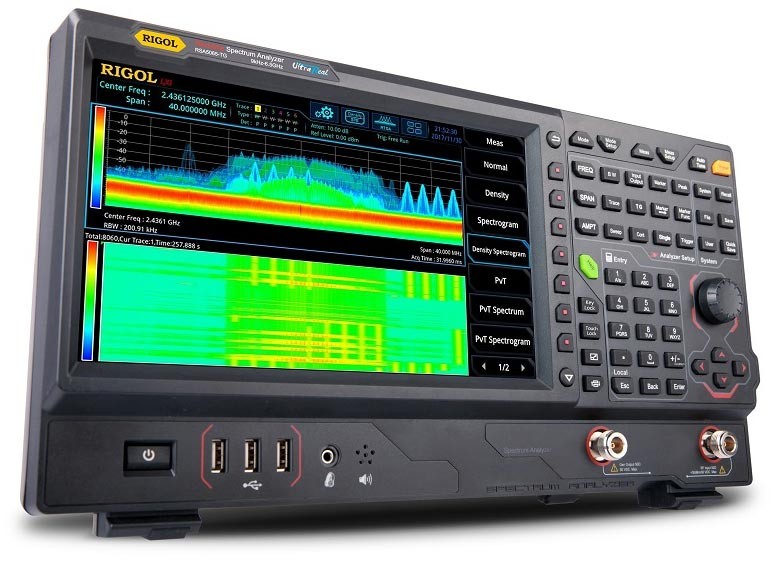

| ВХОДЫ / ВЫХОДЫ |
| Разъемы на передней панели |
RF вход (ВЧ вход) |
Разъем N-типа (female)
Импеданс 50 Ом |
| Вход / Выход источника опорного сигнала |
Внутренний источник |
Частота 10 МГц
Выходной уровень +3 дБм…+10 дБм, +7 дБм (тип.)
Разъем BNC-тип (female)
Импеданс 50 Ом |
| Внешний источник |
Частота 10 МГц±5 ppm
Входной уровень 0 дБм…+10 дБм
Разъем BNC-тип (female)
Импеданс 50 Ом |
| Вход / Выход внешнего запуска |
Вход внешнего запуска 1 |
Разъем BNC-тип (female)
Импеданс ≥1 кОм
Уровень запуска: 5 В TTL уровень |
Вход внешнего запуска 2 /
Выход синхронизации |
Разъем BNC-тип (female)
Импеданс ≥1 кОм (вход внешнего запуска 2)
Импеданс 50 Ом (выход синхронизации)
Уровень запуска: 5 В TTL уровень |
| Другие разъемы |
IF выход (выход ПЧ) |
Частота 430 МГц±20 МГц
Разъем SMB (male)
Импеданс 50 Ом |

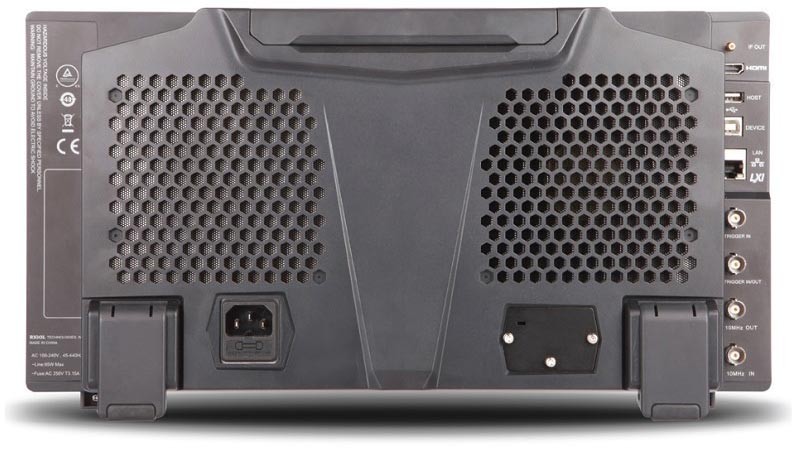

| Интерфейсы |
USB Host (4 порта) |
Разъем A-plug
Версия 2.0 |
| USB Device |
Разъем B-plug
Версия 2.0 |
| LAN |
Разъем 100/1000Base, RJ-45
Протокол LXI Core 2011 Device |
| HDMI |
Разъем A-plug
Протокол HDMI 1.4b |
| ОБЩИЕ ДАННЫЕ |
| Дисплей |
Тип |
Емкостной мультитач |
| Разрешение |
1024 х 600 пикселей |
| Размер |
10,1" |
| Количество цветов |
24 бит |
| Поддержка принтера |
Сетевой принтер |
| Память |
Внутренняя |
512 Мб |
| Внешняя |
USB-флэш накопитель |
| Питание |
Напряжение |
AC 100 В… 240 В |
| Частота |
45 Гц… 440 Гц |
| Потребляемая мощность |
55 Вт (тип.), макс. 90 Вт (со всеми опциями) |
| Габаритные размеры |
410 x 224 х 135 мм |
| Масса |
4,65 кг |
| Рабочая температура |
0…50 °C |
