- Бренд: ЗИП-Научприбор

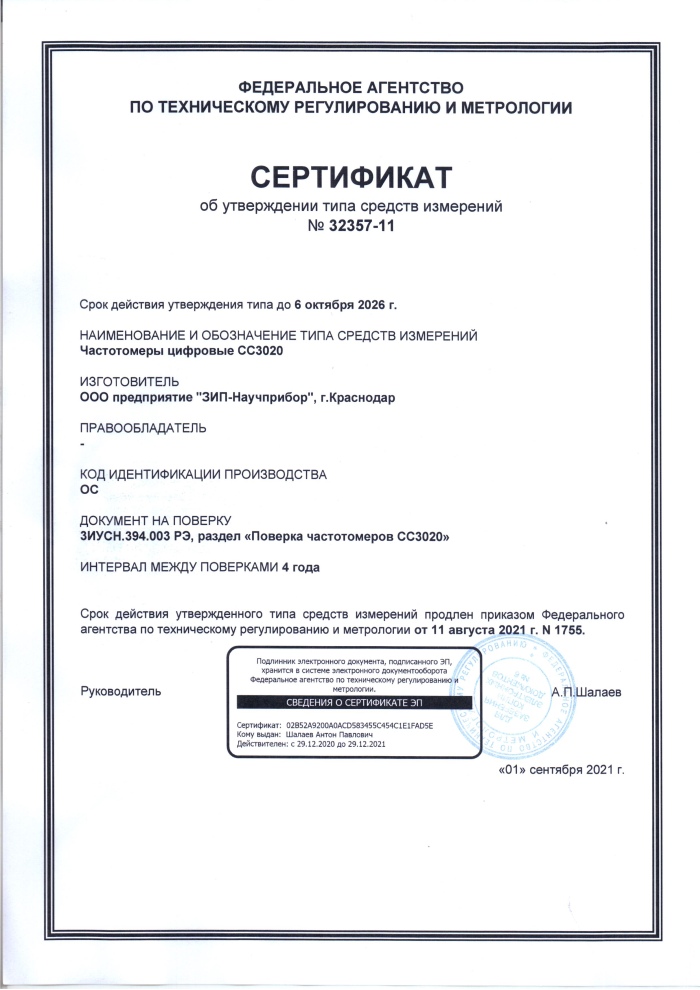

- Госреестр 32357-11
- Межповерочный интервал
48 месяцев - Гарантия 3 года

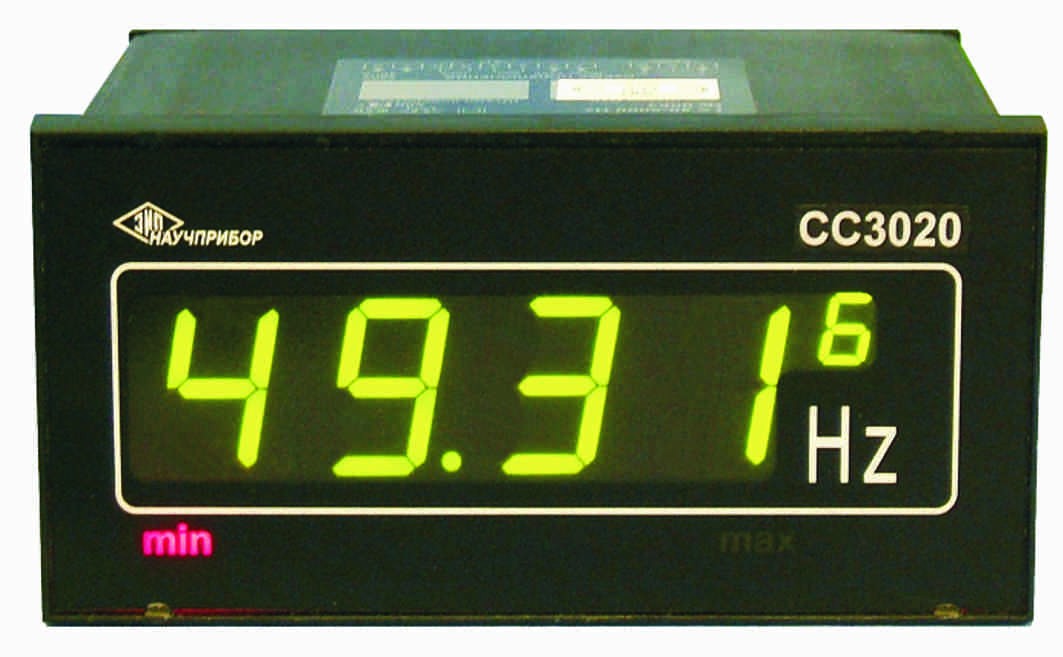

Назначение СС3020-Щ
СС3020-Щ частотомер цифровой предназначен для измерения частоты переменного тока и передачи ее значений по гальванически развязанному интерфейсу RS485 (далее – интерфейс).
Особенности:
- Частотомер СС3020-Щ имеет возможность установки по интерфейсу уставок нижнего и верхнего допускаемых значений измеряемой частоты и индицируют значение измеренной частоты в герцах.
- Количество значащих цифр - пять десятичных разрядов.
- Частотомер индицирует миганием светодиодов «min» или «max» выход измеряемой частоты за границы установленных уставок, при этом замыкаются выходные контакты соответствующего реле.
- Ток через выходные контакты реле - не более 0,5 А, напряжение – не более 200 В постоянного тока при активной нагрузке. Число срабатываний выходных контактов не менее 105.
Частотомер СС3020-Щ применяют для использования в стационарных условиях макроклиматических районов с умеренным климатом при температуре от 5 до 40 оС и относительной влажности 90 % при 25 оС.
Подключение измеряемой частоты, напряжения питания и выходных контактов реле производить с помощью розетки BLZP 5,08/8F, входящей в комплект поставки, проводом сечением 1,5 – 2,5 мм2 в ПХВ оболочке.
Подключение частотомера СС3020-Щ к цепи интерфейса производится с помощью розетки DB-9F, входящей в комплект поставки, витой парой в экране, пользуясь рекомендациями, приведенными в Приложении В.
Допускается соединять до 256 приборов на одну линию.
После окончания пуско-наладочных работ в формуляр частотомера СС3020-Щ должны быть занесены значения уставок, а также дата ввода его в эксплуатацию.
Подключение частотомера СС3020-Н к сети питания производить с помощью кабеля, входящего в комплект поставки.
После окончания пуско-наладочных работ в формуляр частотомера СС3020-Щ должны быть занесены значения уставок, а также дата ввода его в эксплуатацию.
