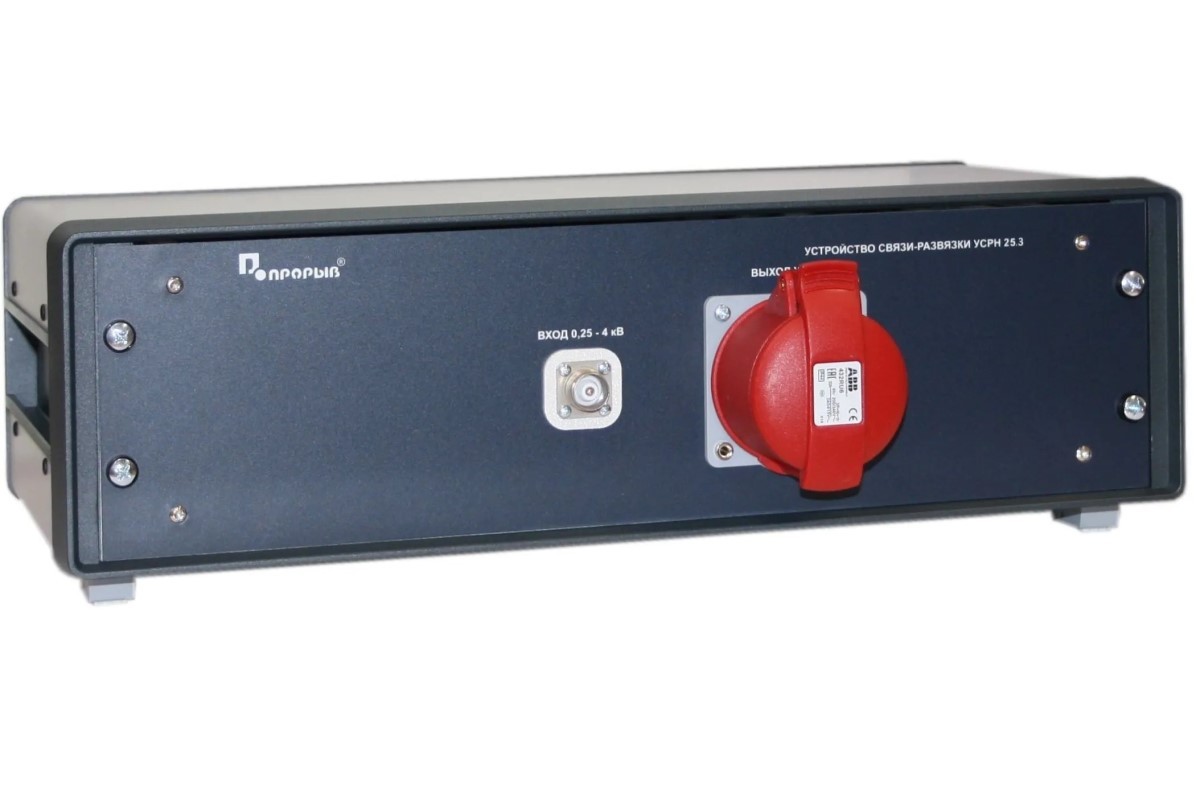

Номинальное напряжение питания испытуемого технического средства (ИТС):
- переменное фазное, частотой 50 Гц (действующее значение), В
- линейное напряжение, В
- постоянное напряжение, В |
от 0 до 250
от 0 до 400
от 0 до 300 |
| Максимальный потребляемый ток ИТС, подключаемого к УСР в каждой фазе, А |
25 |
| Максимальная амплитуда вводимых импульсных помех, кВ, не более |
4,4 |
| Пиковое напряжение на выходе УСР в режиме холостого хода (Uвых), кВ |
4,0 ±0,4 |
| Длительность фронта напряжения (при пиковом напряжении Uосгенератора 4,0 кВ, ±10%), (Tdu), мкс |
1,20 ±0,36 |
| Длительность импульса напряжения (при пиковом напряжении Uосгенератора 4,0 кВ, ±10%), (Tdu), мкс |
|
|
| Длительность фронта тока (при пиковом напряжении Uосгенератора 4,0 кВ, ±10%), (Tfi) , мкс |
8,0 ±1,6 |
2,50 ±0,75 |
| Длительность импульса тока (при пиковом напряжении Uосгенератора 4,0 кВ, ±10%), (Tdi), мкс |
20,0 ±4,0 |
25,0 ±7,5 |
| Пиковый ток (Iвых) в режиме К.З. на выходе УСР (при пиковом напряжении Uосгенератора 0,5 кВ, ±10%), А |
250±25 |
41,70±4,17 |
| Пиковый ток (Iвых) в режиме К.З. на выходе УСР (при пиковом напряжении Uосгенератора 1,0 кВ, ±10%), А |
500±50 |
83,30±8,33 |
| Пиковый ток (Iвых) в режиме К.З. на выходе УСР (при пиковом напряжении Uосгенератора 2,0 кВ, ±10%), А |
1000±100 |
166,70±16,67 |
| Пиковый ток (Iвых) в режиме К.З. на выходе УСР (при пиковом напряжении Uосгенератора 4,0 кВ, ±10%), А |
2000±200 |
333,30±33,33 |
| Остаточное импульсное напряжение, измеренное между испытуемыми линиями и землей на входе УСР без подключения ИТС и питающей сети, В, не более |
2·Uсетиили 0,15·Uвх. имп. |
| Нежелательное импульсное напряжение, измеренное между линиями, не подверженными испытаниям, и землей на выходе УСР без подключения ИТС и питающей сети, В, не более |
0,15·Uвх. имп. |
| индуктивность дросселей развязки, мГн, не более |
1,5 |
| емкость конденсатора связи, мкФ |
18 ±2 |
| сопротивление резистора связи, Ом |
10 ±1 |
| габаритные размеры, мм, не более |
610 х 520 х 220 |
| масса, кг, не более |
30 |
