Генератор АНР-1041

  • Производитель Актаком
  • Производство: Россия

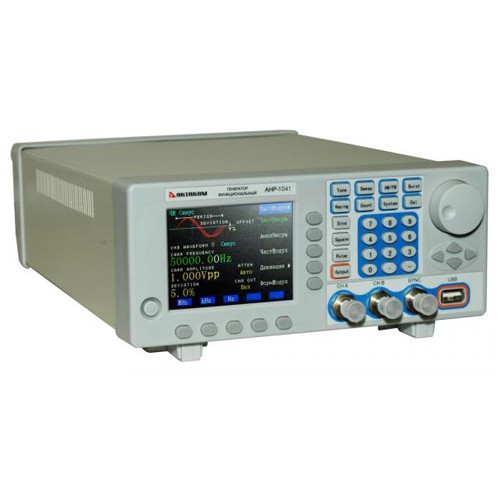

Генератор функциональный АНР-1041

Генератор АНР-1041 предназначен для настройки и испытания систем и приборов, используемых в радиоэлектронике, связи, автоматике, вычислительной технике, приборостроении. Применяется в ремонтных и научно-исследовательских лабораториях.

Краткие характеристики:

  •       прямой цифровой синтез
  •       2 канала
  •       режим свипирования
  •       режим выдачи пачек импульсов
  •       виды модуляции: амплитудная модуляция, частотная модуляция, частотная манипуляция, амплитудная манипуляция, фазовая манипуляция
  •       источник модуляции: внутренний, внешний
  •       память: 40 групп настроек
  •       выходной импеданс: 50 Ом, высокий
  •       выход внешней синхронизации (TTL/CMOS уровень, низкий уровень <0,3 В, высокий: > 4 В)
  •       встроенный частотомер 100 МГц
  •       аттенюатор (канал А): 0.. 60 дБ c шагом 20 дБ
  •       дисплей: графический, цветной ЖК TFT 5,7" с поддержкой отображения формы
  •       интерфейс USB host, USB device, RS-232
  •       питание: 220 В АС ±10%, 50 Гц±5%
  •       потребляемая мощность: < 30ВА



Технические характеристики:

Характеристики

Параметры сигнала

Значение

Канал A



Форма сигнала

синус, меандр, импульс, DC

Длина записи

3...16000 точек

Разрешение по амплитуде

10 бит

Дискретизация

180 Мвыб/с

Частотные характеристики

Частота выходного сигнала

40 мкГц...40 МГц (синус)

40 мкГц...5 МГц (иные)

Разрешение

40 мГц (40 мГц...10 МГц)

40 мкГц (40 мкГц...1 кГц)

Точность установки частоты

± 50 ppm

Амплитудные характеристики

Амплитуда выходного сигнала

2 мВпик...20 Впик (высокий импеданс)

Шаг установки амплитуды

20 мВпик (для амплитуды >2В)

2 мВпик(для амплитуды <2В)

Точность установки амплитуды

± (1%+2мВ) (f=1кГц, >5 мВскз)

Неравномерность АЧХ

±5% (<1 МГц)

±10% (1 МГц≤f≤15 МГц)

Встроенный амплитудный усилитель

Максимальная выходная мощность: 8 Вт (8 Ом), 2 Вт (50 Ом)

Макисмальный выходной уровень: 30 Впик

Диапазон частот: 1 Гц...200 кГц

Смещение

Диапазон смещения

±10 В (высокий импеданс)

Разрешение

20 мВ

Точность

± (1%+20 мВ)

Свипирование

Тип свипирования

по частоте: линейное

по амплитуде: линейное

Диапазон свипирования

полный

Шаг свипирования

равен разрешению

Цикл свипирования

10 мс…60 с

Направление свипирования

вверх, вниз, вверх-вниз

Синусоида

Коэффициент гармоник

-50 дБн в диапазоне DC...1 МГц

-40 дБн в диапазоне 1 МГц…20 МГц

-35 дБн в диапазоне 20 МГц...40 МГц

Общие искажения

≤0,5% (20Гц…200 кГц, 20 В пик)

Меандр

Время нарастания/спада

≤20 нс

Скважность

50%

Выброс

≤5%

Импульс

Время нарастания/спада

≤20 нс

Скважность

1%...99%

Длительность импульса

50 нс...5 с

Разрешение

10 нс

Выброс

≤5%

Амплитудная модуляция

Источник модуляции

внутренний, внешний

Коэффициент модуляции

0,0...200,0%





Частотная модуляция

Источник модуляции

внутренний, внешний

Девиация частоты

0...20%

Фазовая манипуляция

Источник модуляции

внутренний, внешний

Фазовый сдвиг

0..360

Разрешение

11,25º

Канал B







Форма сигнала

22типа

Длина записи

1024 точек

Разрешение по амплитуде

8 бит

Дискретизация

10 Мвыб/с

Частотные характеристики

Частота выходного сигнала

10 мГц...1 МГц (синус)

10 мГц...50 кГц (другие типы)

Разрешение

10 мГц

Точность установки частоты

± (10 ppm  + 10 мГц)

Амплитудные характеристики

Амплитуда выходного сигнала

50 мВпик...20 Впик (высокий импеданс)

Шаг установки амплитуды

20 мВпик





Отношение к каналу A

Частота канала B

возможность установки частоты канала B как гармоника отканала A

Номер гармоники

0,1..250

Частота гармоники

≤1 МГц

Фазовый сдвиг между каналами

11,25 /шаг - грубо

2 /шаг - точно

Режим выдачи пачек

Режимы

непрерывный, одиночный

Диапазон

10 мГц...1 МГц

Частота выдачи пачек

40 мГц..500 кГц

Длительность

1...65000 циклов





Частотомер

Частотный диапазон

1 Гц…100 МГц

Амплитуда

100 мВпик…20 Впик

Диапазон

1...4000000000

Общие данные

Дисплей

графический, цветной ЖК TFT 5.7"с поддержкой отображения формы

Интерфейс

USB host, USB device, RS-232 (опция)

Питание

220 В АС ±10% / 50 Гц ±5%

Потребляемая мощность

< 30 В·А

Физические характеристики:

Габаритные размеры, мм            254 × 103 × 374

Масса, кг                                          3,15
