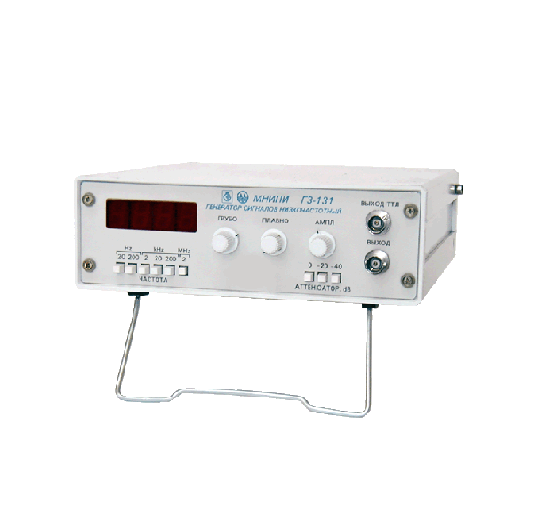

Г3-131 генератор сигналов низкочастотный

Код: 62597

Описание в PDF

Бренд: МНИПИ
Страна бренда: Беларусь
Госреестр 25564-21
Межповерочный интервал 12 месяцев
Гарантия 2 года

Назначение генератора сигналов низкочастотного Г3-131

Генератор сигналов низкочастотный Г3-131 обладает широким диапазоном частот, имеет малые искажения синусоидальных сигналов, содержит цифровую индикацию и выход сигналов ТТЛ-уровня.

Генератор низкочастотного синусоидального сигнала Г3-131предназначен для исследования, настройки и испытания систем и приборов, используемых в радиоэлектронике, связи, вычислительной и измерительной технике, приборостроении.

Особенности генератора сигналов низкочастотного Г3-131

Полоса частот 2 Гц - 2 МГц
Цифровая индикация частоты
Светодиодная индикация рабочего диапазона и уровня ослабления

Параметр	Значение
Формы выходных сигналов	Синус, прямоугольник (ТТЛ уровень)
Диапазон частот	2 Гц - 2 МГц
Погрешность установки частоты	± 1%
Нестабильность частоты	за 15 мин 0,1%; за 180 мин 0,5%
Амплитуда: без нагрузки нагрузка 600 Ом	≥ 10 В ≥ 5 В
Плавное ослабление	≥ 20 дБ
Сигнал синусоидальной формы
Коэффициент гармоник	0,5% до 20 Нz; 0,2% до 200 кHz; 1% до 2 МHz
Сигнал прямоугольной формы (ТТЛ уровень)
Значение напряжения: высокого уровня низкого уровня	≥ 2,4 В (нагрузка 300 Ом, 100 пФ) ≤ 0,4 В (нагрузка 300 Ом, 100 пФ)
Время перехода из высокого уровня в низкий и наоборот	≤ 100 нс
Общие характеристики
Питание	(220±22) В, (50±0,5) Гц
Потребляемая мощность	10 В · А
Габаритные размеры (HxWxD)	210x248x71 мм
Масса	2 кг
Условия эксплуатации: Рабочая температура Влажность	5°С - 40°С 80% при 25 °С

1. Генератор сигналов низкочастотный ГЗ-131 - 1 шт.;
2. Кабель сетевой SCZ-1 - 1 шт.;
3. Кабель № 1 - 1 шт.;
4. Нагрузка 600 Ом - 1 шт.;
5. Вставка плавкая ВП2Б-1В 0,5 А 250 В - 2 шт.;
6. Руководство по эксплуатации - 1 шт.;
7. Методика поверки - 1 шт.
