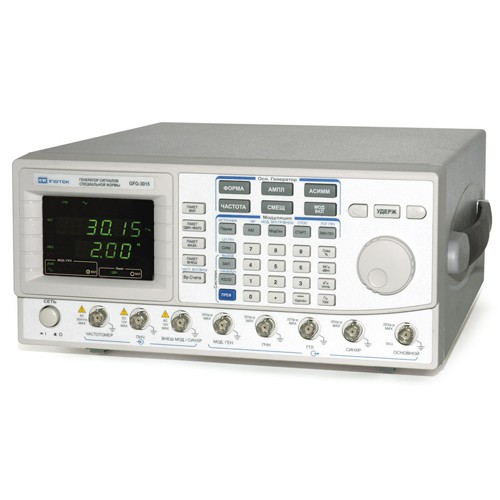

Генератор сигналов специальной формы GFG-3015

  • Производитель GW Instek
  • Производство: Тайвань

Генератор сигналов специальной формы GFG-3015

Возможности и преимущества
  • Частотный диапазон 10 мГц … 15 МГц (8 диапазонов)
  • Синус, меандр, треугольник, +/- пила, импульс
  • Макс.разрешение 10 мГц, погрешность ±0,02%
  • Выход: 0,01 … 10,00 В на 50 Ом (ед.измерения: СКЗ, пик-пик, дБм)
  • Одновременная индикация уровня и частоты
  • Регулировка смещения (±5 В) и коэф. заполнения (20 … 80%)
  • Внутр./внеш. АМ-ЧМ, лин./лог. свиппирование, синхрозапуск, стробирование
  • Внутр./внеш. частотомер: до 150 МГц, ±20 ppm, макс. разрешение 100 нГц, чувствительность от 35 мВ ср.кв.
  • Внешнее управление частотой (100:1; 0 … 10 В)
  • Выход сигнала синхронизации
  • Интерфейс RS-232C




Технические характеристики
Основные выходные параметры

Частотный диапазон
10 мГц…15 МГц, 8 диапазонов с автовыбором
Погрешность установки
± (0,02 % + 5 ед. счета)
Разрешение
10 мГц (0,01 Гц…1,5 кГц); 0,1 Гц (0,150 …15 кГц); 1 Гц (1,5…150 кГц);
10 Гц (0,015 …1,5 МГц); 100 Гц (0,15…15 МГц)
Выходной уровень
0,01…10 Впик-пик (ср кв, дБм) на 50 Ом, разрешение 10 мВ
Выходное сопротивление
50 (± 10 %) Ом
Постоянное смещение
±5 В (на 50 Ом)
Регулировка коэф. заполнения
-80…20…80 % (± 1 %), частота до 1 МГц, разрешение 1 %
Синусоидальный сигнал

Коэффициент гармоник (при уровне сигнала от 0,1 MAX до максимального)
≤ 0,5 % (-46 дБс) 10 Гц…100 кГц
≤ -30 дБс до 15 МГц
Треугольный сигнал

Нелинейность
≤ 1% во всем диапазоне амплитуд на частоте 100 Гц
Меандр

Асимметрия импульсов
± (1% от периода + 3 нс)
Время нарастания/спада
< 18 нс
Модуляция

Виды модуляции
АМ, ЧМ, свиппирование, синхрозапуск (внутр/внеш), стробирование (определяется видом модуляции)
Модулирующий сигнал
Синус, меандр, треугольник, пила, асимметричные импульсы
Частота модуляции
10 мГц… 10 кГц (± 1 ед. счета), разрешение 0,01 / 1 / 100 Гц
Уровень модуляции
> 1 Впик-пик на 10 кОм
АМ

Коэффициент АМ
0…100 %
Частота модуляции
Внутренняя: 10 мГц…10 кГц; Внешняя: 0…1 МГц
Полоса несущей (-3 дБ)
100 Гц…5 МГц
Внешняя АМ
< 10 Впик-пик при коэф. модуляции 100 %
ЧМ

Девиация
0…± 15 %
Частота модуляции
Внутренняя: 10 мГц…10 кГц; Внешняя: 0…50 кГц
Внешняя ЧМ
< 5 Впик-пик при девиации 15 %
Свипирование

Диапазон свипирования
10 мГц…15 МГц, 8 диапазонов
Глубина свипирования
Не менее 100:1
Частота свипирования
10 мГц…10 кГц
Режимы свипирования
Линейное и логарифмическое
Выходное напряжение
0…5 Впик-пик на 10 кОм
Синхрозапуск

Фаза пуск-стоп
90…260°
Частота синхросигнала
100 мГц…10 кГц
Частота несущей
100 мГц…1 кГц
Внешняя несущая
0…1 МГц, уровень ТТЛ
Внешнее управление частотой

Входное напряжение
0…10 (± 1) В, глубина регулировки 100:1
Входное сопротивление
10 кОм
Частотомер

Частотный диапазон
Внутренняя/внешняя (5 Гц…150 МГц) (± 2 х 10-5 + 1 ед.)
Макс. разрешение
100 нГц (частота 0,1 Гц); 1 Гц (частота 100 МГц)
Нестабильность кварца
± 2 х 10-5 (23 ± 5 °С) после 30 мин прогрева
Входной импеданс
1 МОм / 150 пФ
Чувствительность
≤ 35 мВср.кв. (до 100 МГц), ≤ 45 мВср.кв. (> 100 МГц)
Напряжение питания
115 / 230 В (± 15 %), 50 / 60 Гц

Вес и габариты
Габаритные размеры, мм: 290х142х460
Масса, кг: 5
