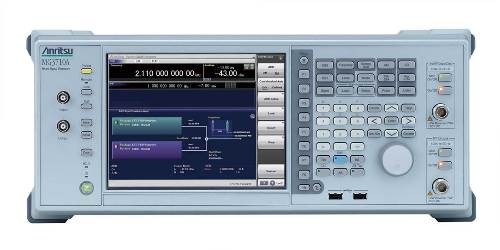

Генератор векторных сигналов MG3710A

  • Под заказ
  • Доставка по России
  • Производитель Anritsu
  • Производство: Япония

Генератор векторных сигналов MG3710A



MG3710A – это векторный генератор сигналов с верхней границей частоты в 6 ГГц и генератором РЧ модуляции в основной полосе частот шириной 160 МГц*/120 МГц. MG3710A позволяет выводить различные сигналы радиосистем, используемые для сотовой связи, такие как LTE FDD/TDD, W-CDMA, GSM, а также сигналы узкополосных систем, таких как WLAN, WiMAX, Bluetooth и GPS.



Сокращение расходов на оборудование

Две памяти формы волны позволяют сократить расходы на приобретение оборудования, требующегося для таких тестов как ACS, Blocking и IM, для проведения которых необходимо два источника сигналов модуляции. Благодаря возможности установки двух каналов генерации, сокращаются расходы на тестирование оборудования MIMO и экономится время, требующееся на синхронизацию фаз сигналов в таких системах. Это также важно для тестов, в которых используются отдельные сигналы, например, тестирование многостандартных радиоустройств или многополосного оборудования. *: Версия встроенного ПО 2.00.00 и выше. Генерация сигналов в полосе 160 МГц (Wireless LAN IEEE802.11ac) возможна только при использовании MX370111A WLAN IQproducer и опции MX370111A-002 802.11ac (160 МГц)



Повышение результативности



 Отличные показатели коэффициента утечки по соседнему каналу и фазового шума в ОБП сокращают воздействие на измерения широкополосных и узкополосных систем и улучшают диапазоны измерения и результаты на выходе.

-71 дБн в режиме W-CDMA, TestModel1, 64DPСH, 2 ГГц <-140 дБн/Гц (ном.) при 100 МГц, отстройка 20 кГц, CW



Сокращение тактового времени



В режиме List/Sweep переключение частоты и уровня происходит менее чем за 600 мкс. Кроме этого возможность установки памяти формы волны на 4 ГБ позволяет загружать большое число шаблонов форм волны, а благодаря мгновенному переключению экономится время на перезагрузку шаблонов формы волны.

Технические характеристики



Векторный генератор сигналов (базовый блок). Базовый модуль должен заказываться с частотной опцией (РЧ-секция): до 2,7/ 4/ 6 ГГц. Доступна установка двух РЧ-секций. Коэффициент утечки мощности по соседнему каналу: -71 дБн (W-CDMA тестовая модель 1 64DPCH, ≤+5 дБм). Выходная мощность: +23 дБм (Непрерывный синусоидальный сигнал, 400 МГц – 3 ГГц). Диапазон регулировки выходного уровня: -110 ... +17 дБм. Скорость переключения: <600 мкс. Встроенная широкополосная векторная модуляция до 120 МГц. Опорный генератор: ±1×10–7/день. Генератор СПФ: длинна памяти 64 МБ; ЦАП 16 бит; дискретизация до 160 МГц. Формирование сигналов с несколькими несущими. Предустановленные стандартные шаблоны форм: W-CDMA, GSM/EDGE, CDMA2000, CDMA2000 1xEV-DO, PDC, PHS, WLAN, Digital Broadcast, LTE FDD/TDD, Mobile WiMax. Опция - генерирование сигналов с программным обеспечением IQ продюсер: LTE-FDD, LTE-TDD, WLAN 11a/b/g/n/j/p, Mobile WiMAX, W-CDMA/HSPA, cdma2000 1xEV-DO, TD-SCDMA, Fading, MULTI-Carrier, DVB-T/H, XG-PHS, TDMA
