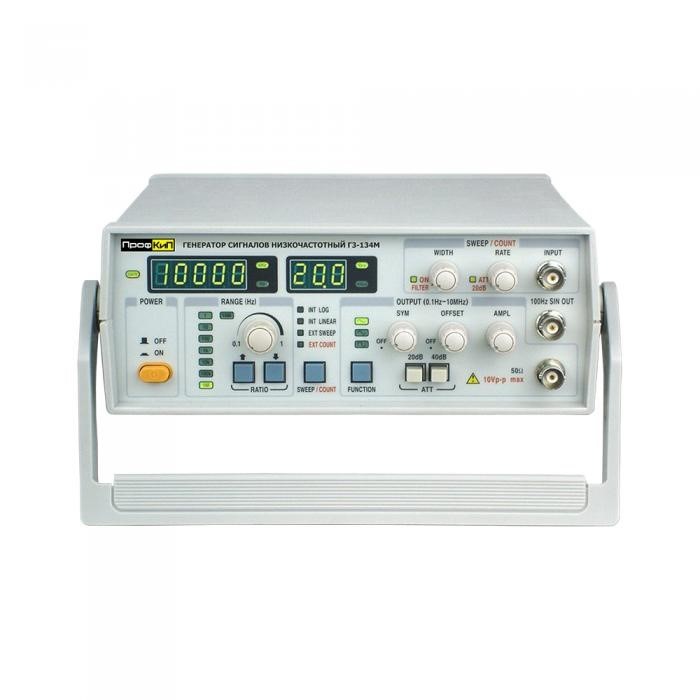

ПрофКиП Г3-134М генератор сигналов низкочастотный

Код: 95647

Описание в PDF

Бренд: ПрофКИП
Страна бренда: Россия
Гарантия 1 год

Назначение генератора сигналов низкочастотного ПрофКиП Г3-134М

Генератор сигналов низкочастотный ПрофКиП Г3-134М предназначен для исследования, настройки и испытаний систем и приборов, используемых в радиоэлектронике, связи, автоматике, вычислительной и измерительной технике, приборостроении. Прибор обеспечивает формирование сигналов прямоугольной, треугольной, синусоидальной и другой формы.

Особенности и преимущества генератора сигналов низкочастотного ПрофКиП Г3-134М

Частотный диапазон: 0.1 Гц … 3 МГц
Различные формы сигнала: синусоида, меандр, треугольник и др.
Импульсная и частотная модуляция
Плавно регулируемое смещение постоянной составляющей
Защита выхода
Встроенный частотомер

Основной выход
Частотный диапазон	0.1 Гц … 3 МГц
Форма сигналов	синусоида, меандр, треугольник и д.т.
Выходное сопротивление	50 Ом
Амплитуда выходного сигнала	10 Впик-пик (50 Ом) 20 Впик-пик ( МОм)
Выходной аттенюатор	0 дБ /20 дБ /40 дБ /60 дБ
Симетрия	20% … 80% или 50%
Синусоидальный сигнал
Коэффициент искажения	≤ 1%
Прямоугольный сигнал
Время нарастания и спада	< 25 нс
TTL выход
Время нарастания и спада	≤ 1 мкс
Нижний уровень	≤ 0.4 В
Верхний уровень	≤ 3.5 В
Импеданс	600 Ом
Частотомер
Частотный диапазон	0.1 Гц … 50 МГц
Полное входное сопротивление	≥ 1 МОм
Чувствительность	100 мВ
Разрешение	0.1 Гц /1 Гц /10 Гц /100 Гц
Точность	≤ 0.003% ±1 знач.
Максимально допустимое напряжение на входе	150 В (с аттенюатором)
Входное затухание	0 дБ /20 дБ
Общие данные генератора
Питание:	110 В … 127 В ±10%, 220 В … 240 В ±10%, 50 Гц ±2 Гц /60 Гц ±2 Гц
Габаритные размеры:	230х80х210 мм
Вес:	1.5 кг
