- Производитель GW Instek
- Производство: Тайвань

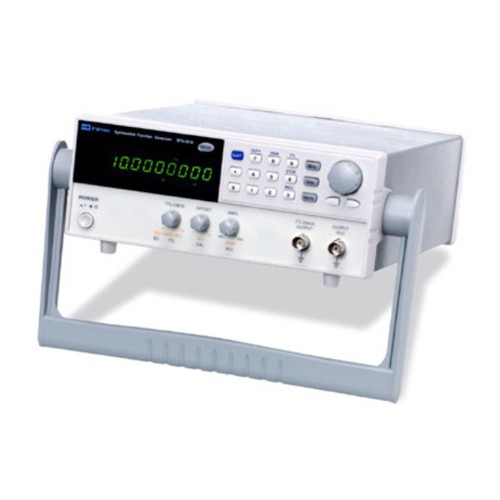

Генератор сигналов специальной формы SFG-2004
Возможности и преимущества
- Прямой цифровой синтез
- Высокая стабильность и точность установки частоты
- Малые гармонические искажения (менее -55 дБн)
- Широкий частотный диапазон (4, 7 и 10 МГц)
- Форма сигнала: синус, треугольник, меандр, импульс, АМ, ЧМ, ГКЧ
- Разрешение по частоте 100 мГц
- Режим постоянного смещения
- Встроенный 6-разрядный частотомер для измерения внутр./внешн. частоты (до 150 МГц)
- Память на 10 настроек
Технические характеристики
|
Основные выходные параметры
|
|
|
Частотный диапазон (для синуса и меандра)
|
0,1 Гц … 4 МГц
|
|
Частотный диапазон (для треугольника)
|
0,1 Гц … 1 МГц
|
|
Разрешение по частоте
|
0,1 Гц
|
|
Погрешность установки
|
±(20х10-6)
|
|
Амплитуда
|
> 10 Впик (на 50 Ом)
|
|
Неравномерность АЧХ (синус относительно 1 кГц)
|
< ± 0,3 дБ (0,1 Гц – 1 МГц)
< ± 0,5 дБ (1 МГц – 4 МГц)
< ± 2 дБ (4 МГц – 10 МГц)
|
|
Дисплей
|
9-разрядный, СД-индикаторы
|
|
Выходное сопротивление
|
50 Ом ± 10%
|
|
Аттенюатор
|
2х(минус 20дБ ± 1дБ) с плавной регулировкой
|
|
Постоянное смещение
|
± 5 В (на 50 Ом)
|
|
Асимметрия формы
|
0,2…0,8 (1 МГц) – плавно регулируется
|
|
Синусоидальный сигнал
|
|
|
Коэффициент гармоник (при уровне сигнала от 0,1 MAX до максимального)
|
> -55 дБн, 0,1 Гц – 200 кГц
> - 40 дБн, 0,2 МГц – 4 МГц
> - 30 дБн, 4 МГц – 10 МГц
|
|
Треугольный сигнал
|
|
|
Нелинейность
|
≤2% (0,1 Гц… 100 кГц), ≤5% (100 кГц… 1 МГц)
|
|
Прямоугольный сигнал
|
|
|
Асимметрия импульсов
|
±5% от периода + 4 нс), 0,1 Гц…100 кГц
|
|
Время нарастания/спада
|
≤25 нс (макс. уровень 50 Ом)
|
|
ТТЛ-выход
|
|
|
Выходной уровень
|
≥3 В
|
|
Коэффициент нагрузки
|
20 ТТЛ-элементов
|
|
Время нарастания/спада
|
≤25 нс
|
Вес и габариты
Габаритные размеры, мм: 107 х 266 х 293
Масса, кг: 3,2
