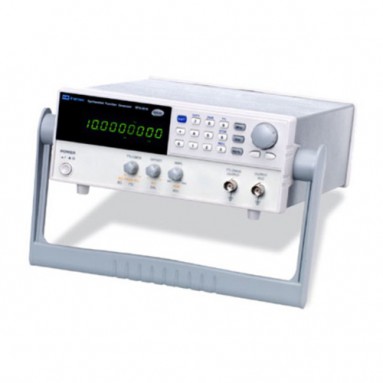

Генератор сигналов специальной формы SFG-2110

  • Производитель GW Instek
  • Производство: Тайвань



Генератор сигналов специальной формы SFG-2110
Возможности и преимущества
  • Прямой цифровой синтез
  • Высокая стабильность и точность установки частоты
  • Малые гармонические искажения (менее -55 дБн)
  • Широкий частотный диапазон (4, 7 и 10 МГц)
  • Форма сигнала: синус, треугольник, меандр, импульс, АМ, ЧМ, ГКЧ
  • Разрешение по частоте 100 мГц
  • Режим постоянного смещения
  • Встроенный 6-разрядный частотомер для измерения внутр./внешн. частоты (до 150 МГц)
  • Память на 10 настроек



Технические характеристики
Основные выходные параметры

Частотный диапазон (для синуса и меандра)
0,1 Гц … 10 МГц
Частотный диапазон (для треугольника)
0,1 Гц … 1 МГц
Разрешение по частоте
0,1 Гц
Погрешность установки
±(20х10-6)
Амплитуда
> 10 Впик (на 50 Ом)
Неравномерность АЧХ (синус относительно 1 кГц)
< ± 0,3 дБ (0,1 Гц – 1 МГц)
< ± 0,5 дБ (1 МГц – 4 МГц)
< ± 2 дБ (4 МГц – 10 МГц)
Дисплей
9-разрядный, СД-индикаторы
Выходное сопротивление
50 Ом ± 10%
Аттенюатор
2х(минус 20дБ ± 1дБ) с плавной регулировкой
Постоянное смещение
± 5 В (на 50 Ом)
Асимметрия формы
0,2…0,8 (1 МГц) – плавно регулируется
Синусоидальный сигнал

Коэффициент гармоник (при уровне сигнала от 0,1 MAX до максимального)
> -55 дБн, 0,1 Гц – 200 кГц
> - 40 дБн, 0,2 МГц – 4 МГц
> - 30 дБн, 4 МГц – 10 МГц
Треугольный сигнал

Нелинейность
≤2% (0,1 Гц… 100 кГц), ≤5% (100 кГц… 1 МГц)
Прямоугольный сигнал

Асимметрия импульсов
±5% от периода   + 4 нс), 0,1 Гц…100 кГц
Время нарастания/спада
≤25 нс (макс. уровень 50 Ом)
ТТЛ-выход

Выходной уровень
≥3 В
Коэффициент нагрузки
20 ТТЛ-элементов
Время нарастания/спада
≤25 нс
Свипирование по частоте

Глубина свипирования
100:1 – плавно регулируется
Цикл свипирования
1 с…30 с – плавно регулируется
Режимы свипирования
Линейный/логарифмический (выбирается переключателем)
Амплитудная модуляция

Глубина АМ
0…100%
Частота модуляции
400 Гц (внутренняя) / 0…1 кГц (внешняя)
Частота несущей
100 Гц…5 МГц (-3 дБ)
Чувствительность входа
≤ 10 В (при 100% АМ)
Частотная модуляция

Девиация частоты
0…± 5% на частоте 1 МГц
Частота модуляции
400 Гц (внутренняя)/ 0…1 кГц (внешняя)
Чувствительность входа
≤ 10 В (при 10% ЧМ)
Частотомер

Частотный диапазон
5 Гц…150 МГц
Разрешение
10 нГц для предела 1 Гц; 0,1 Гц для предела 100 МГц
Погрешность опорн. ген-ра
± 2x10-5 (23°С ± 5°С) после 30 мин. работы
Входной импеданс
1 МОм/150 пФ
Чувствительность
≤ 35 мВ (5 Гц…100 МГц), ≤ 45 мВ (100 МГц…150 МГц)

Вес и габариты
Габаритные размеры, мм: 107 х 266 х 293
Масса, кг: 3,2
