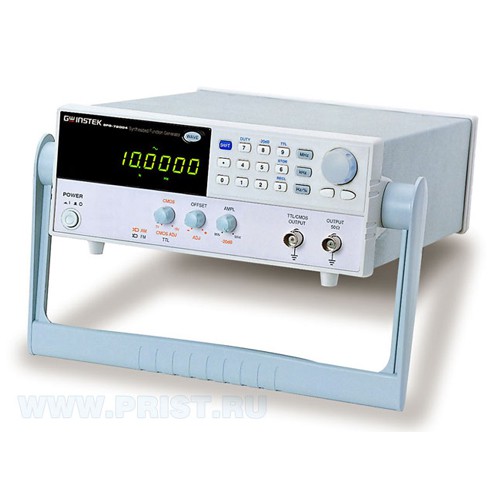

Основные выходные параметры
|
|
|
Частотный диапазон (для синуса и меандра)
|
0,1 Гц … 20 МГц
|
|
Частотный диапазон (для треугольника)
|
0,1 Гц … 1 МГц
|
|
Разрешение по частоте
|
0,1 Гц
|
|
Погрешность установки
|
± (20*10-6)
|
|
Амплитуда
|
> 10 Впик (на 50 Ом)
|
|
Дисплей
|
9-разрядный, СД-индикаторы
|
|
Выходное сопротивление
|
50 Ом ± 10%
|
|
Аттенюатор
|
2х( 20 дБ ± 1 дБ)
|
|
Постоянное смещение
|
±5 В (на 50 Ом)
|
|
Асимметрия формы
|
0,2…0,8 (1 МГц) - плавно регулируется
|
|
Синусоидальный сигнал
|
|
|
Коэффициент гармоник (при уровне сигнала от 0,1 MAX до максимального)
|
>-55 дБн , 0,1 Гц...200 кГц
>-40 дБн , 0,2 МГц...4 МГц
>-30 дБн , 4 МГц...10 МГц
|
|
Неравномерность АЧХ
|
≤ 0,3 дБ, (0,5 Гц…500 кГц), ≤ 1,0 дБ, (500 кГц…5 МГц),
|
|
Треугольный сигнал
|
|
|
Нелинейность
|
≤ 2% (0,5 Гц…100 кГц), ≤ 5% (100 кГц…1 МГц)
|
|
Прямоугольный сигнал
|
|
|
Асимметрия импульсов
|
±(1% от периода + 4 нс), 0,1 Гц… 100 кГц
|
|
Время нарастания/спада
|
≤ 25 нс (макс. уровень 50 Ом)
|
|
Коэф. заполнения прямоугольных импульсов
|
(20-80)% с разрешением 1% в диапазоне частот 2 Гц- 100 кГц
|
|
ТТЛ-выход
|
|
|
Выходной уровень
|
≥3 В
|
|
Коэффициент нагрузки
|
20 ТТЛ-элементов
|
|
Время нарастания/спада
|
≤25 нс
|
|
КМОП-выход
|
|
|
Выходной уровень
|
От (4±1) В до (14,5±0,5) В с плавной регулировкой
|
|
Время нарастания/спада
|
≤ 120 нс
|
|
Свипирование по частоте
|
|
|
Глубина свипирования
|
100:1 – плавно регулируется
|
|
Цикл свипирования
|
1 с…30 с – плавно регулируется
|
|
Режимы свипирования
|
Линейный/логарифмический (выбирается переключателем)
|
|
Амплитудная модуляция
|
|
|
Глубина АМ
|
0…100%
|
|
Частота модуляции
|
400 Гц (внутренняя) / 0…1 кГц (внешняя)
|
|
Частота несущей
|
100 Гц…5 МГц (-3 дБ)
|
|
Чувствительность входа
|
≤ 10 В (при 100% АМ)
|
|
Частотная модуляция
|
|
|
Девиация частоты
|
0…± 5% на частоте 1 МГц
|
|
Частота модуляции
|
400 Гц (внутренняя)/ 0…1 кГц (внешняя)
|
|
Чувствительность входа
|
≤ 10 В (при 10% ЧМ)
|
|
Частотомер
|
|
|
Частотный диапазон
|
5 Гц…150 МГц
|
|
Разрешение
|
10 нГц для предела 1 Гц; 0,1 Гц для предела 100 МГц
|
|
Погрешность опорн. ген-ра
|
± 2x10-5 (23°С ± 5°С) после 30 мин. работы
|
|
Входной импеданс
|
1 МОм/150 пФ
|
|
Чувствительность
|
≤ 35 мВ (5 Гц…100 МГц), ≤ 45 мВ (100 МГц…150 МГц)
|
