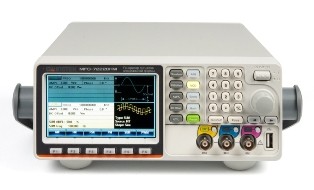

MFG-72220HM генератор

Код: 85018

Описание в PDF

Бренд: GW Instek
Страна бренда: Тайвань
Гарантия 1 год

Особенности Генератора MFG-72220HM:

Генератор «2 в 1»: генератор сигналов 2 канала (ФГ + СПФ) до 200 МГц, ген. импульсов до 25 МГц
Диапазон частот Кан1/ Кан2 (синус): 1 мкГц…200 МГц, разрешение 1 мкГц (прямой цифровой синтез/ DDS)
Погрешность установки частоты ±2*10-5
Разрядность ЦАП 14 бит; частота дискретизации 250 МГц
Память для формирования СПФ: 16К точек (10 ячеек)
Формы сигнала: синусоидальный, прямоугольный, треугольник, пила, импульс, шум + 65 встроенных специальных форм
Все выходы гальванически полностью развязаны
Виды модуляции: AM/ ЧМ, ФM, ЧМн, SUM, ШИМ, АМн, ФМн и ГКЧ, а также формирование пакетов радиоимпульсов (Burst)
Режим формирования сигнала произвольной формы (ARB)
Возможность редактирования СПФ без подключения к ПК (отображение формы, точка, линия, добавить, копировать, удалить, сохранить, загрузить)
Вход синхронизации и внешней модуляции/выход ТТЛ
Встроенный частотомер: 5 Гц…150 МГц
Возможность объедения до 4 генераторов «Ведущий-Ведомый»: для формирования многоканальной системы синфазных выходов (до 8 каналов)
Большой цветной графический ЖК-дисплей 11 см (480 х 272)
Интерфейс: USB (host/ device), LAN
Возможность сохранения и загрузки данных с USB-flash
Программное обеспечение AWES для формирования сигналов произвольной формы

Характеристики	Значения
Количество каналов	2
Частотный диапазон ОТ	1 мкГц
Частотный диапазон ДО	200 МГц, Импульс - 25 МГц
Опорный генератор (погрешность установки частоты)	±2×10-5
Выходной уровень (минимум)	1 мВпик-пик
Выходной уровень (максимум)	10 Впик-пик (≤20 МГц), до 5 В (≤70 МГц), до 2 В (≤120 МГц), до 1 В (≤200 МГц), Импульс - 2,5 Впик-пик
Выходной импеданс (Ом)	50
ЦАП (бит)	14
Память (СПФ)	16 кБ
Виды модуляции	AM, ЧМ, ФM, ЧМн, SUM, ШИМ, АМн, ФМн
ГКЧ	да
BURST Пакетный режим	да
Экран (см, разрешение)	TFT, 480 х 272, 11 см
Интерфейс	USB, LAN
Габаритные размеры	107 × 266 × 293 мм
Масса	2,5 кг
