- Бренд: GW Instek
Страна бренда: Тайвань
- Госреестр 78118-20
- Межповерочный интервал 12 месяцев
- Гарантия 1 год

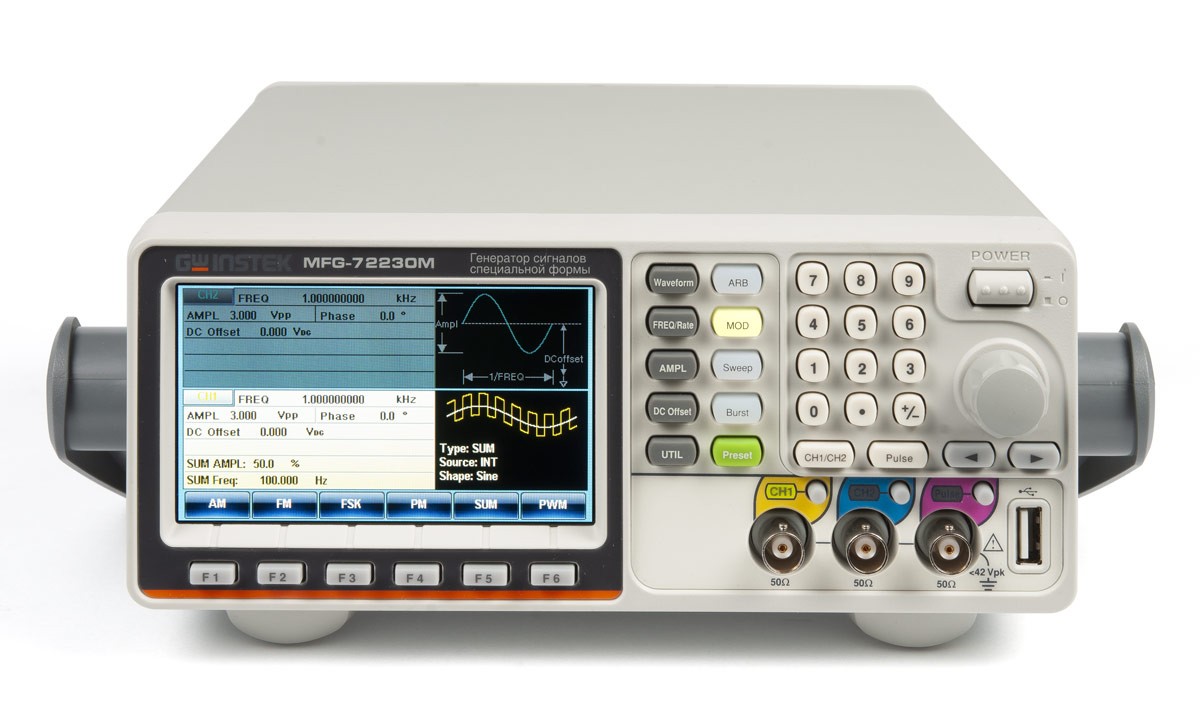

Особенности Генератора MFG-72230M:
- Многофункциональные генераторы СПФ «4 в 1»: генератор сигналов 2 канала (ФГ + СПФ) до 30 МГц, ген. импульсов до 25 МГц
- Все выходы полностью гальванически развязаны
- Диапазон частот (синус): 1 мкГц…30 МГц
- Прямой цифровой синтез, разрешение по частоте 1 мкГц
- Погрешность установки частоты ±2*10-5
- Разрядность ЦАП 14 бит; частота дискретизации 200 МГц
- Память для формирования СПФ: 16k точек (10 ячеек)
- Формы сигнала: синусоидальный, прямоугольный, треугольник, пила, импульс, шум + 65 встроенных форм СПФ
- Режимы модуляции AM/ ЧМ, ФM, ЧМн, SUM, ШИМ, АМн, ФМн и ГКЧ, а также формирование пакетов радиоимпульсов (Burst)
- Режим формирования сигнала произвольной формы (ARB)
- Возможность редактирования СПФ без подключения к ПК (отображение формы, точка, линия, добавить, копировать, удалить, сохранить, загрузить)
- Встроенный частотомер: 5 Гц…150 МГц
- Усиленная изоляция между выходами с поддержкой режима объединения с ИП пост. тока (каскадное подключение) для увеличения амплитуды Uвых (AC-DC) до +42 В или -42 В
- Большой цветной графический ЖК-дисплей 11 см (480 х 272)
- Интерфейсы USB (host/ device), LAN
- Вход синхронизации и внешней модуляции/выход ТТЛ
- Возможность сохранения и загрузки данных с USB-flash
- Программное обеспечение AWES для формирования сигналов произвольной формы
| Характеристики |
Значения |
| Количество каналов |
2 |
| Цифровой выход |
нет |
| Частотный диапазон ОТ |
1 мкГц |
| Частотный диапазон ДО |
30 МГц, Импульс - 25 МГц |
| Опорный генератор (погрешность установки частоты) |
±2×10-5 |
| Выходной уровень (минимум) |
1 мВпик-пик |
| Выходной уровень (максимум) |
10 Впик-пик, Импульс - 2,5 Впик-пик |
| Выходной импеданс (Ом) |
50 Ом |
| ЦАП (бит) |
14 бит |
| Память (СПФ) |
16 кБ |
| Виды модуляции |
AM, ЧМ, ФM, ЧМн, SUM, ШИМ, АМн, ФМн и ГКЧ |
| Пакетный режим |
да |
| Экран (см, разрешение) |
11 см, 480 х 272 точек |
| Интерфейс |
USB, LAN |
| Габаритные размеры |
107 × 266 × 293 мм |
| Масса |
2,5 кг |
1. Генератор - 1 шт.;
2. Краткая инстркция по эксплуатации - 1 шт.;
3. ПО и Инструкция по эксплуатации на CD - 1 шт.;
4. Измерительный кабель GTL-101 - 2 шт.
