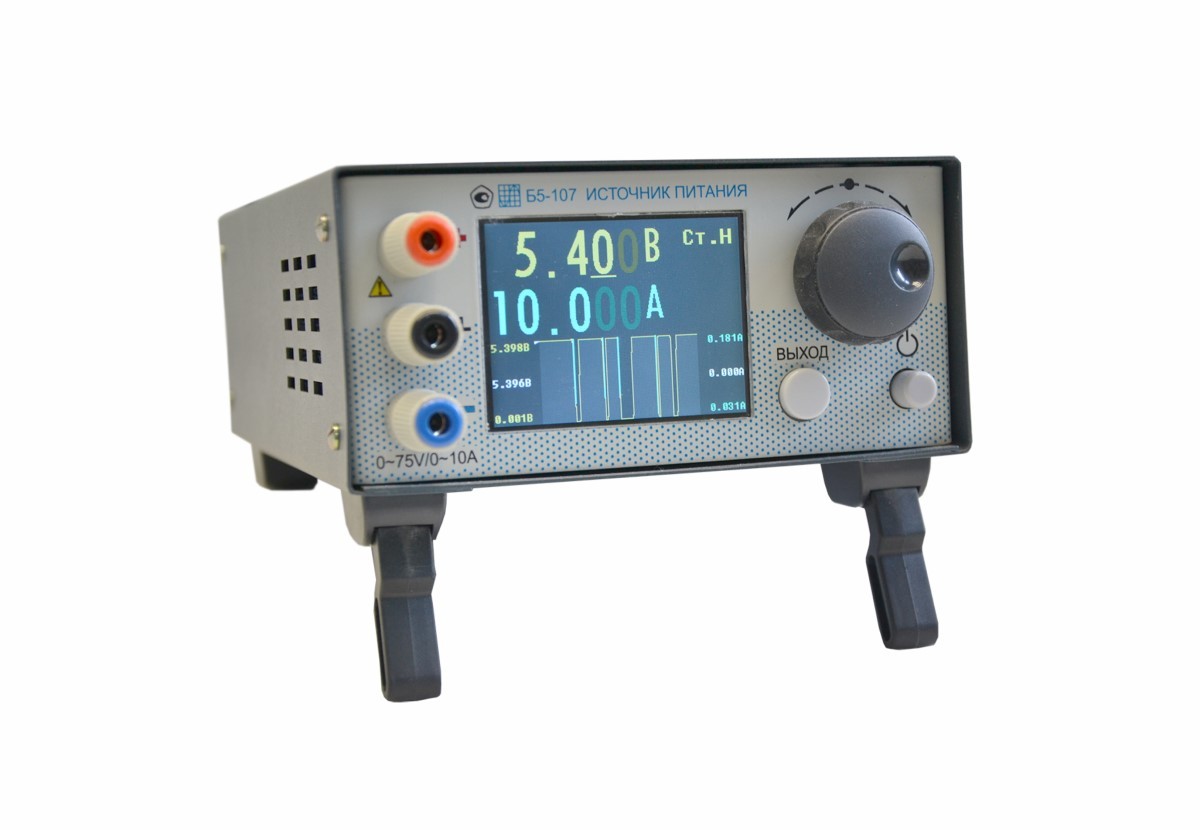

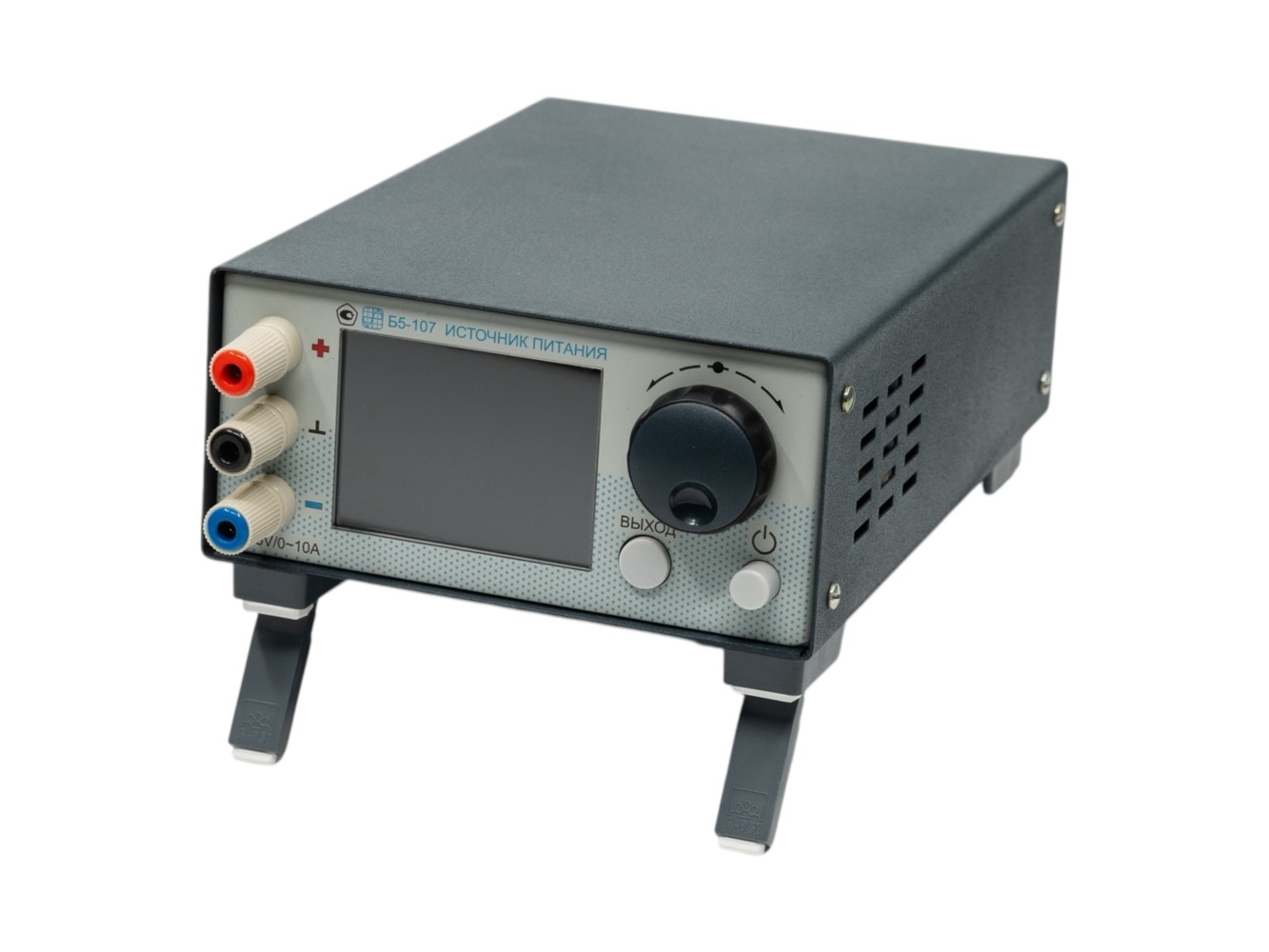

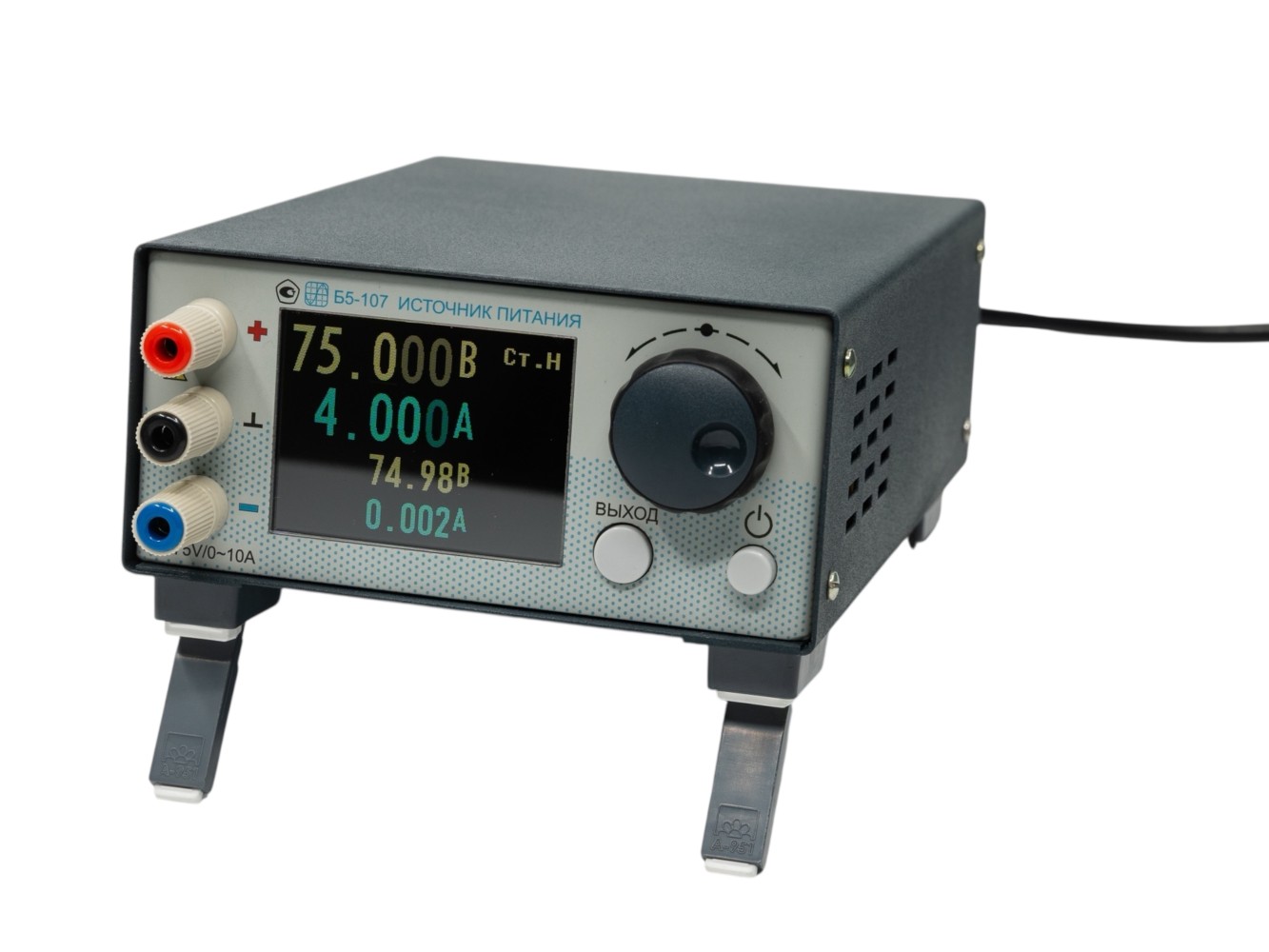

Б5-107 (75 В, 10 А) источник питания постоянного тока

Код: 024745

Описание в PDF

Бренд: Контрольно-измерительные приборы
Страна бренда: Россия

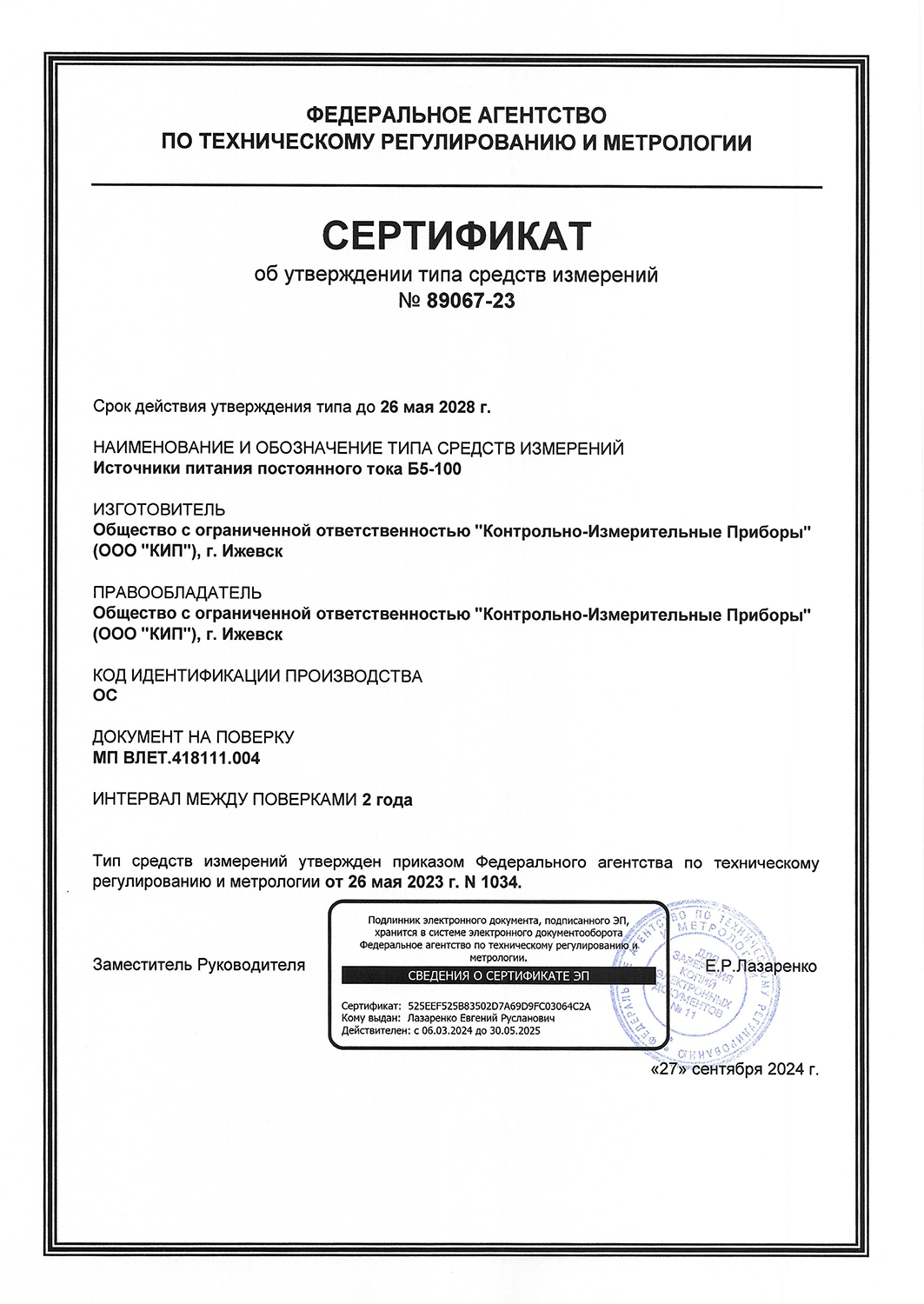

Госреестр 89067-23
Межповерочный интервал 24 месяца
Гарантия 1 год

Импульсные источники питания постоянного тока Б5-107, Б5-108, Б5-109, Б5-110 предназначены для воспроизведения выходного стабилизированного напряжения и силы тока с широкими пределами регулировки при использовании для целей:

регулировки и наладка в производстве;
контроля качества, допускового контроля, испытаний;
поверки и метрологической калибровки;
технического обслуживание и ремонта (ТОиР);
тестирование, зарядки и обслуживания электрохимических вторичных источников тока (аккумуляторов);
питание гальванических ванн малого размера;
аналитической электрохимии.

Ручное управление обеспечивается инкрементальным квадратурным энкодером с функцией нажатия. При изменении скорости вращения энкодера происходит изменение шага перестройки параметра, что позволяет минимальными действиями установить требуемые значения.

Через экранное меню дисплея доступны следующие настройки:

предустановка для быстрого выбора параметров с возможностью правки пользователем;
установка ограничений по максимальному напряжению, силе тока и мощности, управление состоянием выхода (вкл/выкл/авто);
настройка интерфейса LAN/ETHERNET, IEEE-488;
калибровка метрологических параметров (защищено паролем);
сброс настроек до значений по-умолчанию.

Кроме ручного управления доступно дистанционное управления посредством одного из интерфейсов: LAN/ETHERNET, USB, IEEE-488 по системе команд совместимой со стандартом SCPI версии 1999.0. Что позволяет интегрировать источник питания в автоматизированную информационную систему (АИС).

Источники Б5-107, Б5-108, Б5-109, Б5-110 имеют расширенную вольтамперную характеристику (ВАХ) функции выходного напряжения от силы выходного тока при ограничении максимальной мощности. Что позволяет при минимальных габаритах источника питания обеспечивать широкий диапазон выходных значений напряжения и силы тока.

МОДИФИКАЦИЯ	ВЫХОДНОЕ НАПРЯЖЕНИЕ	ВЫХОДНОЙ ТОК	МАКС. ВЫХ. МОЩНОСТЬ
Б5-107	0 В – 75 В	0 А – 10 А	300 Вт
Б5-108	0 В – 150 В	0 А – 5 А	300 Вт
Б5-109	0 В – 300 В	0 А – 2,5 А	300 Вт
Б5-110	0 В – 40 В	0 А – 20 А	300 Вт

ХАРАКТЕРИСТИКИ	ПАРАМЕТРЫ	Б5-107	Б5-108	Б5-109	Б5-110
УСТАНОВКА ВЫХОДНЫХ ПАРАМЕТРОВ	Диапазон напряжения (Uвых)	0…75 В	0…150 В	0…300 В	0…40 В
	Диапазон тока (Iвых)	0…10 А	0…5 А	0…2,5 А	0…20 А
	Дискретность установки напряжения	1 мВ	1…10 мВ	1…10 мВ	1 мВ
	Дискретность установки тока	1 мА	1 мА	0,1 мА	1 мА
	Погрешность установки напряжения	±0,05 % + 7,5 мВ	±0,05 % + 15 мВ	±0,05 % + 30 мВ	±0,05 % + 4 мВ
	Погрешность измерения выходного напряжения	±0,1 % + 18 мВ	±0,1 % + 36 мВ	±0,1 % + 72 мВ	±0,1 % + 10 мВ
	Погрешность установки силы тока	±0,1 % + 20 мА	±0,1 % + 10 мА	±0,1 % + 5 мА	±0,1 % + 40 мА
	Погрешность измерения силы тока	±0,1 % + 25 мА	±0,1 % + 12,5 мА	±0,1 % + 6,25 мА	±0,1 % + 50 мА
СТАБИЛИЗАЦИЯ НАПРЯЖЕНИЯ (Ст.Н)	Нестабильность от изм. сети	±0,01% + 0,75 мВ	±0,01% + 1,5 мВ	±0,01% + 3 мВ	±0,01% + 0,4 мВ
	Нестабильность от изм. силы тока в нагрузке	±5 мВ	±2,5 мВ	±1,5 мВ	±10 мВ
	Уровень пульсаций (с.к.з.)	0,8	1,6	3,2	0,8
	Температурный коэффициент	0,01 %/°С (100 ppm)
СТАБИЛИЗАЦИЯ ТОКА (Ст.Т)	Нестабильность от изм. сети	±0,01 % + 2 мА
	Нестабильность от изм. напряжения на нагрузке	±0,01 % + 5 мА
	Уровень пульсаций (с.к.з.)	1	0,5	0,2	2
	Температурный коэффициент	0,01 %/°С (100 ppm)
ОБЩИЕ ДАННЫЕ	Внутренняя память	8 изменяемых ячеек для быстрой установки выходного напряжения и силы тока
	Управление состоянием выхода	Ручное - нажатие клавиши ВЫХОД; Автоматическое – через внешний интерфейс
	Разрядность индикации установленных параметров	5 разрядов
	Разрядность индикации измеренных параметров	4 разряда

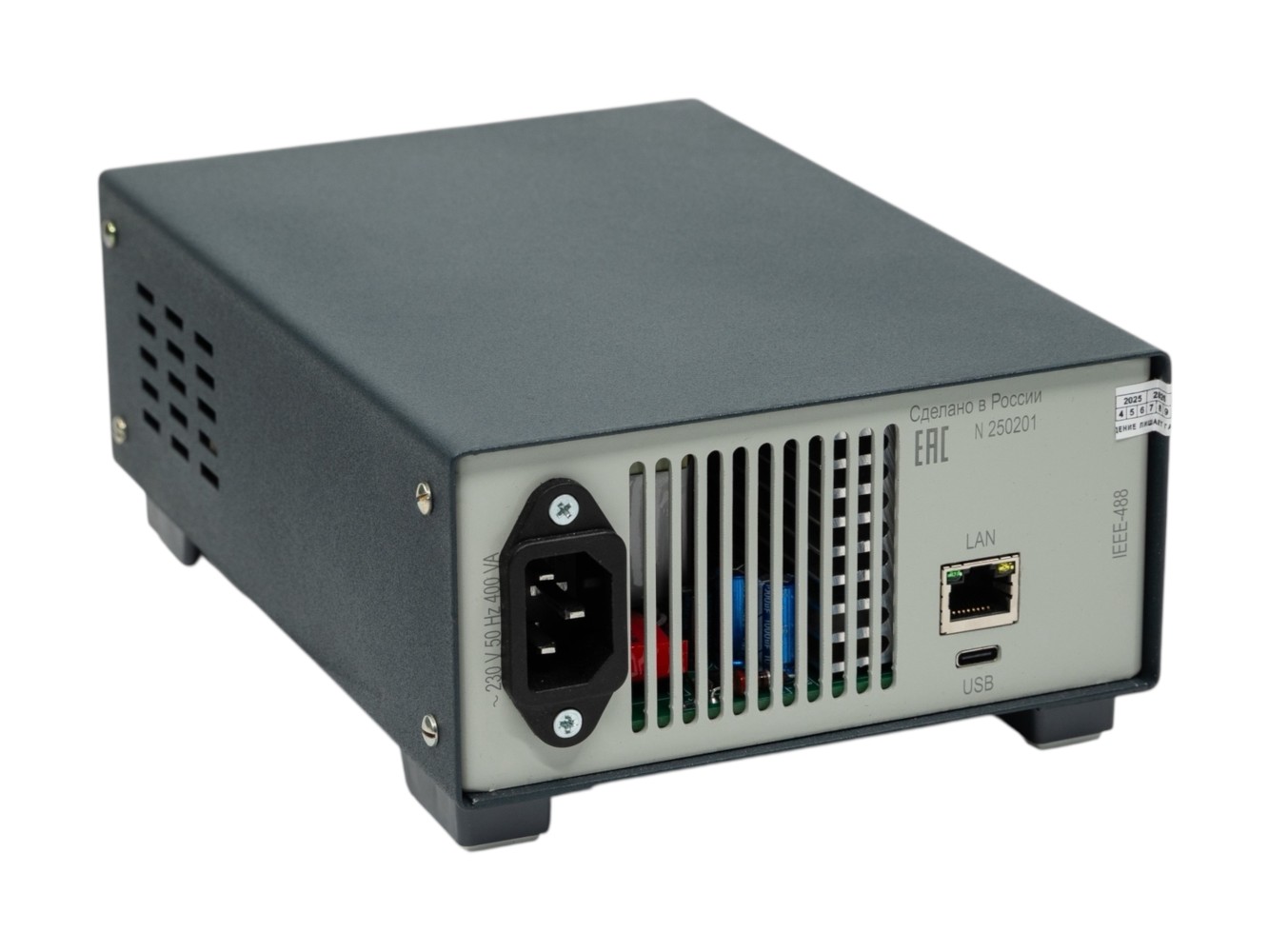

	Интерфейс	LAN/ETHERNET, USB, IEEE-488 (опция) – команды SCPI-1999
	Напряжение питания	230 В ±10 % 50 Гц (400 ВА)
	Условия эксплуатации	+5…+40 ºС, относ. влажность 80 %
	Габаритные размеры	240 × 150 × 80 мм
	Масса	1,8 кг

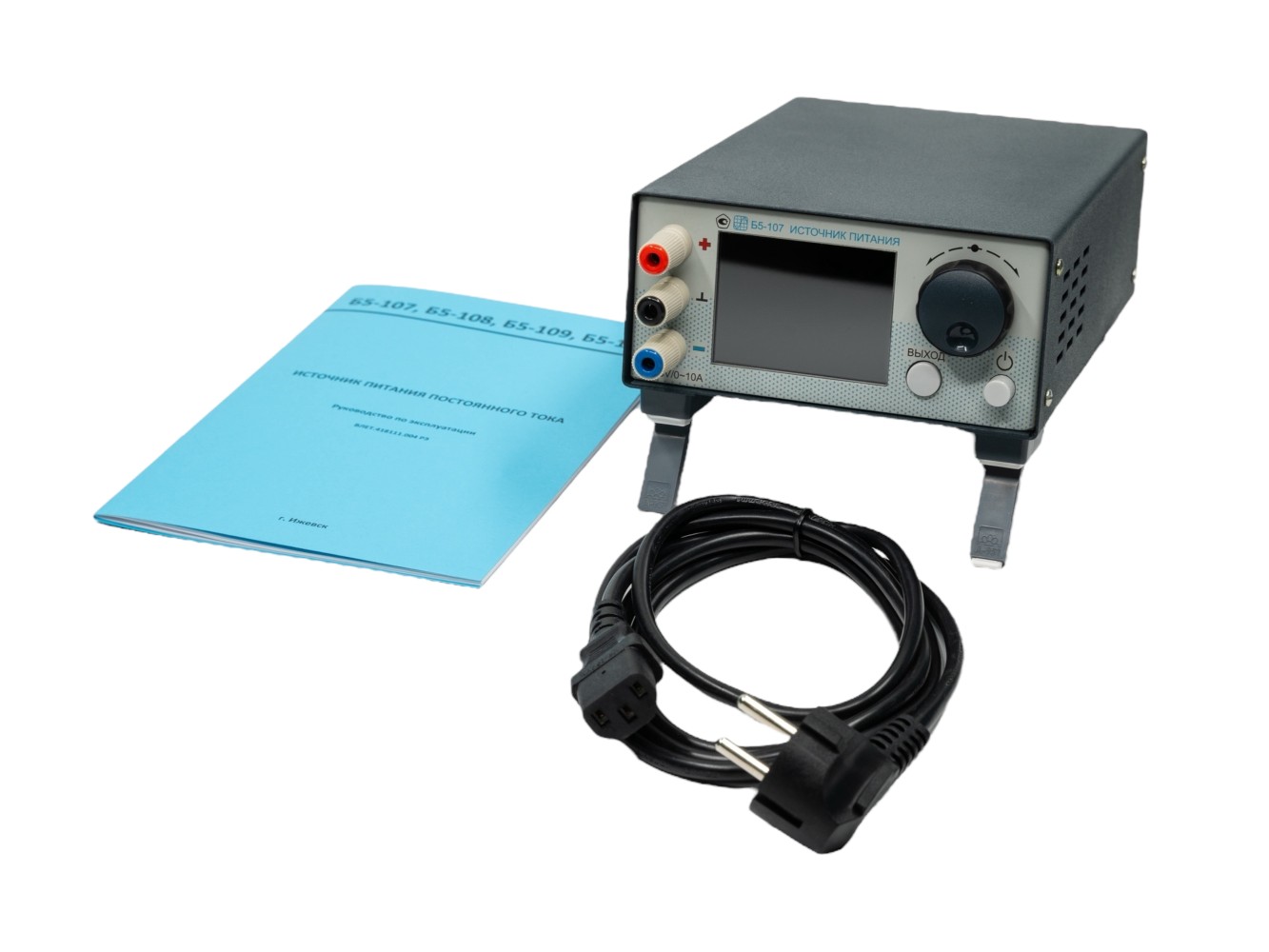

	Комплектация	Источник питания, кабель питания, РЭ, ящик картонный

1. Источник питания Б5-107 - 1 шт.;
2. Шнур питания сетевой 1.8м - 1 шт.;

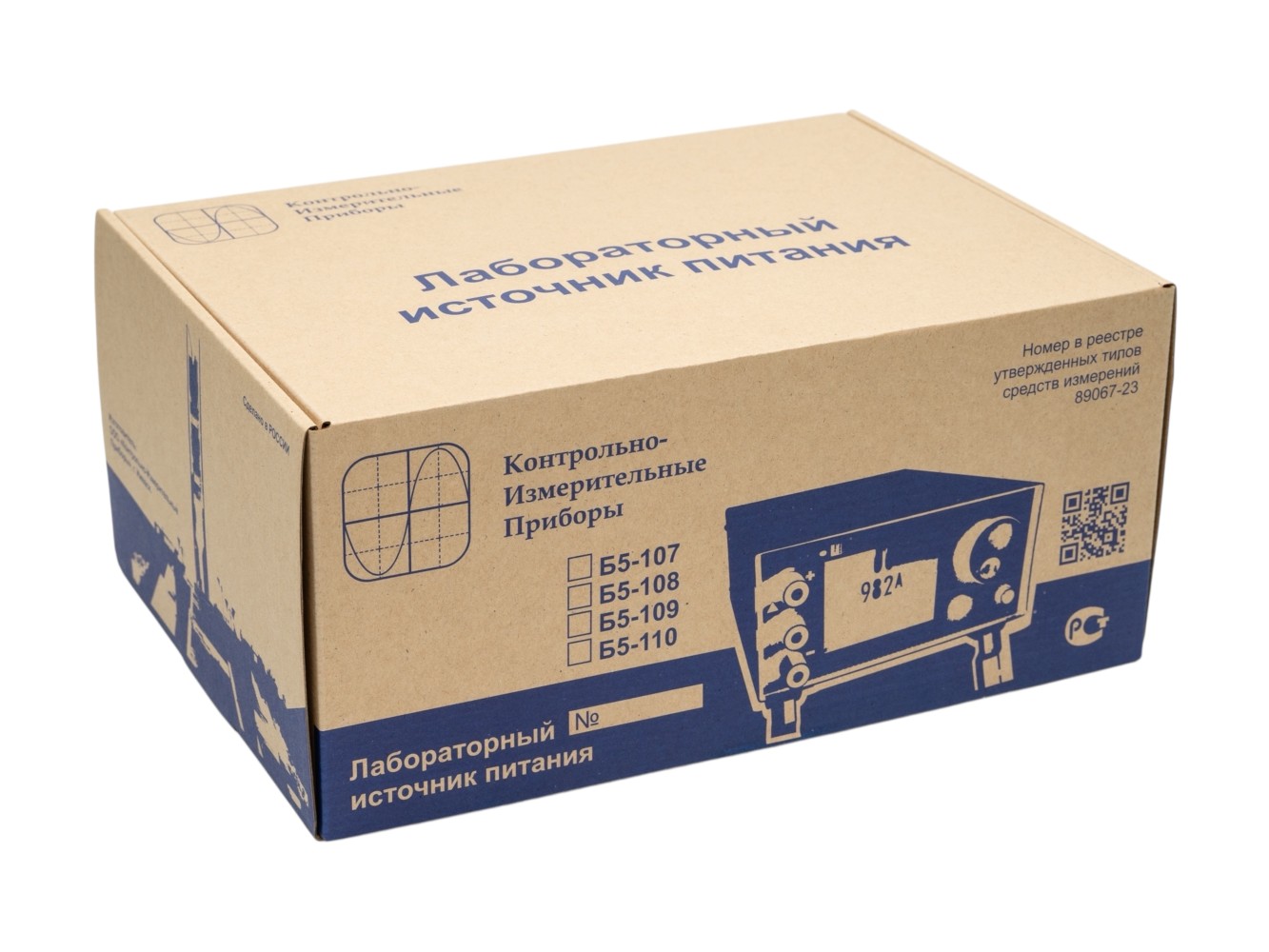

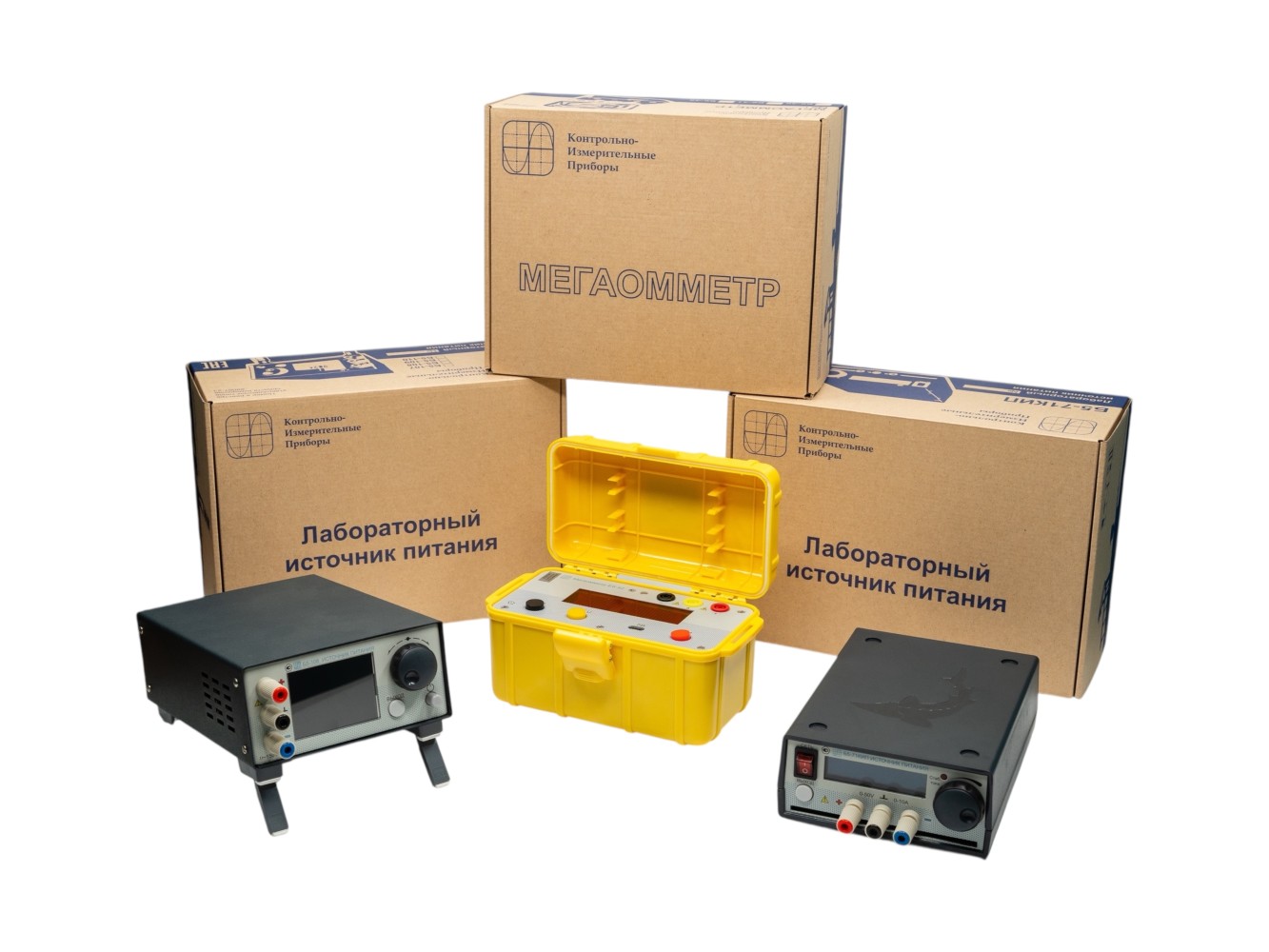

3. Ящик картонный (транспортная упаковка) - 1 шт.;
4. Руководство по эксплуатации - 1 шт.
