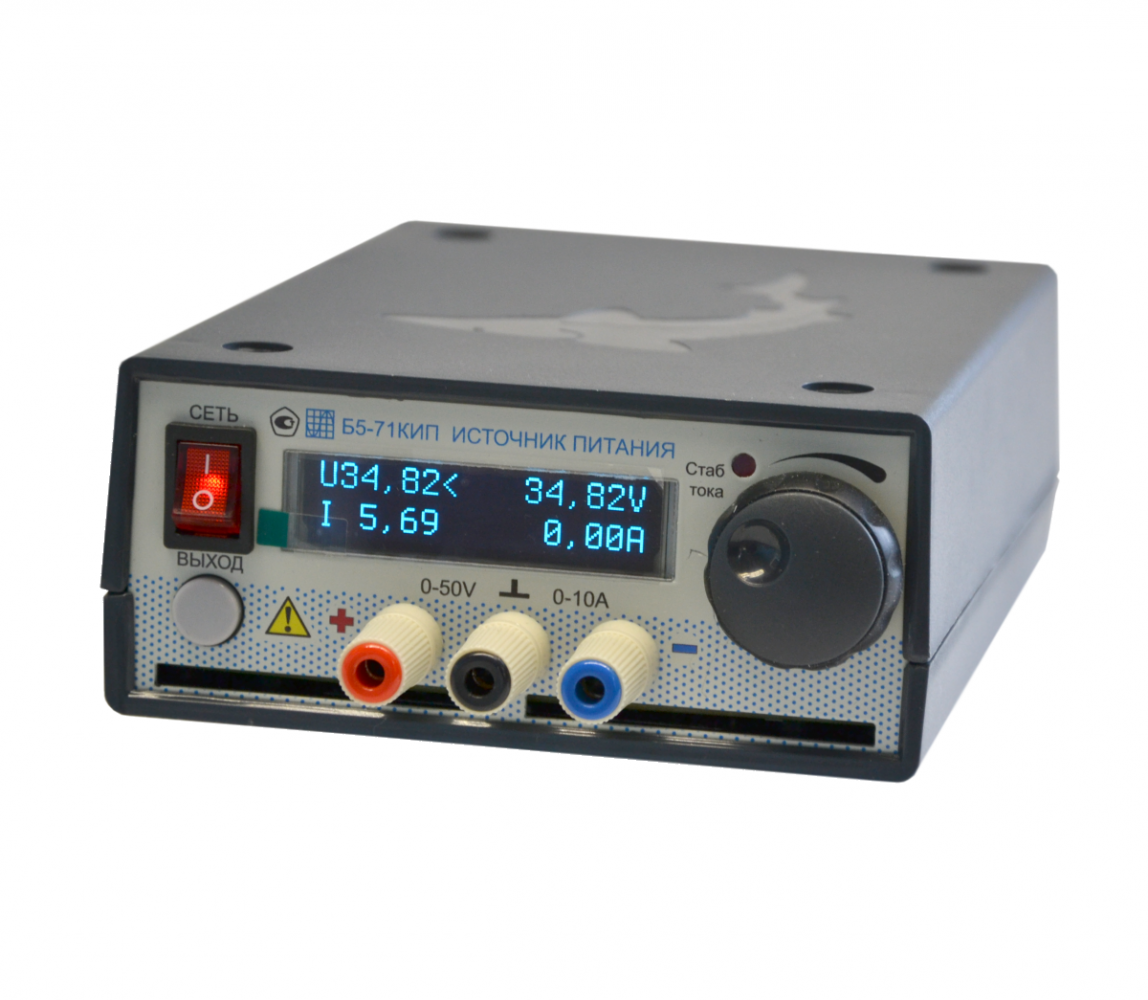

Б5 - 71 КИП опция 2 - это лабораторный источник питания постоянного тока. Прибор предназначен для питания радиотехнических и электротехнических устройств нормированным по характеристикам, стабилизированным напряжением постоянного тока или постоянным током.
Источник питания может применяться при производстве и ремонте радиоэлектронной аппаратуры различного назначения, при научных и экспериментальных исследованиях в лабораторных и цеховых условиях. Также изделие можно использовать при проведении поверки измерительных приборов и иной аппаратуры. Б5-71КИП имеет возможность последовательного и параллельного включения с однотипными источниками.

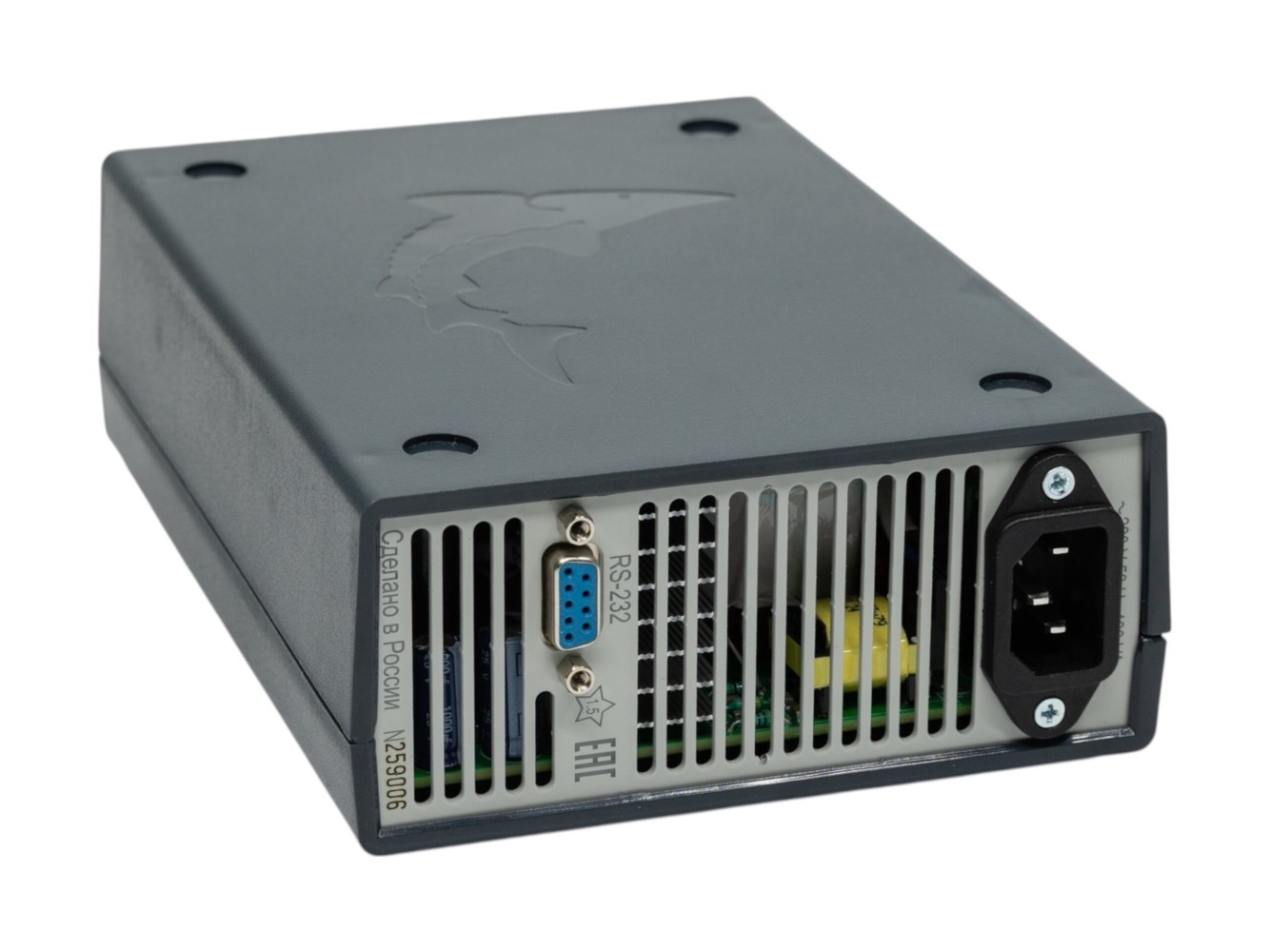

Источник питания оснащается интерфейсом RS-232, что позволяет осуществлять обмен данными с персональным компьютером.
Преимущества Б5 - 71 КИП опция 2
Лабораторный источник питания Б5 - 71КИП опция 2 - это прибор, построенный на современной элементной базе по инверторной схеме с линейным регулятором, имеющий в своей основе высокопроизводительный микроконтроллер - что позволило добиться превосходных параметров, таких как:
- Минимальный уровень пульсаций
- Высокая скорость и точность установки значений, не достижимые в ранее выпускаемых моделях источников питания данной ценовой категории, в том числе и зарубежных производителей
- Внутренний высокостабильный источник опорного напряжения и прецизионный АЦП обеспечивает прекрасную долгосрочную стабильность выходных параметров при изменяющейся нагрузке
- Оптимальный режим энергосбережения

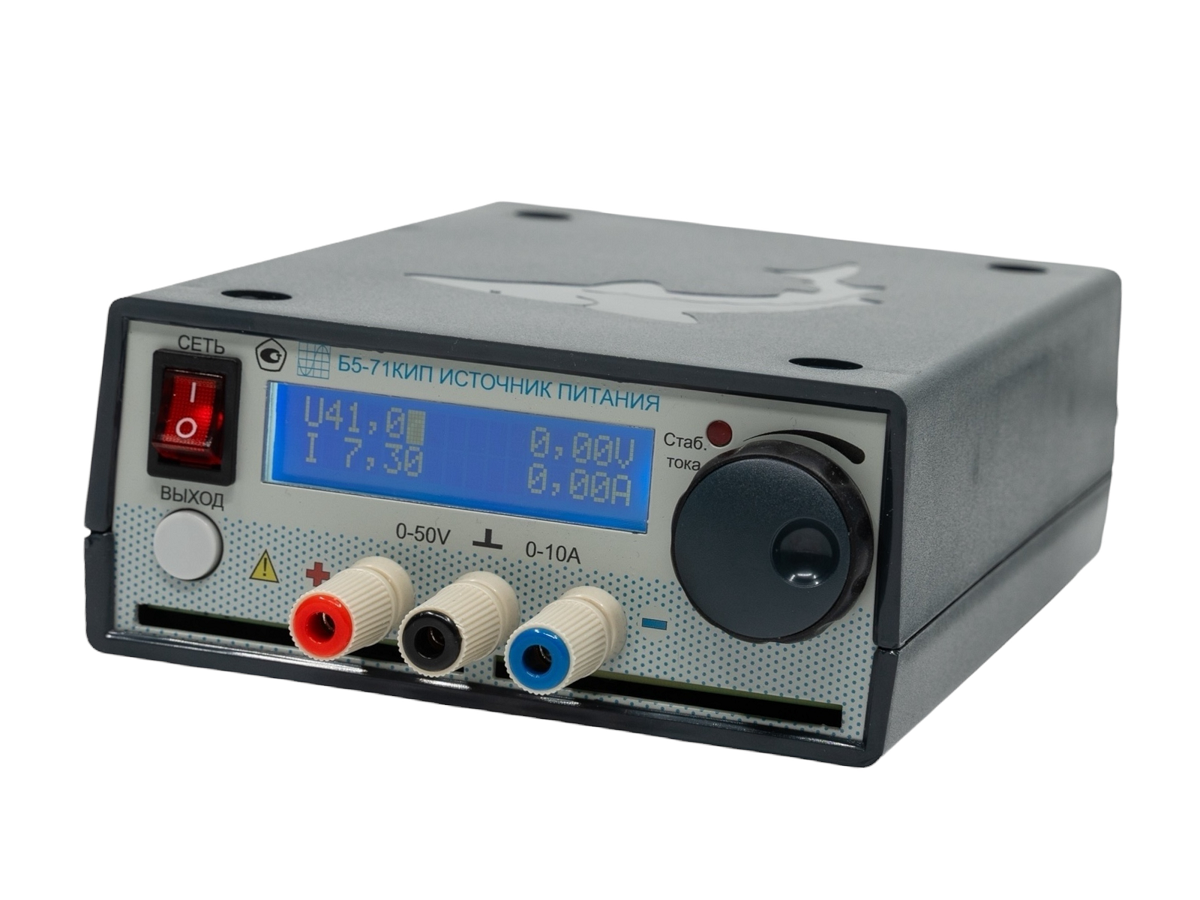

- Высококонтрастный LCD дисплей с мягкой подсветкой и энкодер обеспечивают дружественный интерфейс, позволяющий максимально повысить удобство в работе с источником питания
| Характеристики |
Параметры |
Б5-71КИП Базовое исп. |
Б5-71КИП Исп.01 |
Б5-71КИП Исп.02 |
| Установка выходных параметров |
Диапазон напряжения (Uвых) |
0…50 В |
0…75 В |
0…50 В |
| Диапазон тока (Iвых) |
0…10 А |
0…10 А |
0…16 А |
| Дискретность установки напряжения |
10 мВ (1 мВ опц. HR) |
| Дискретность установки тока |
10 мА (1 мА опц. HR) |
| Погрешность установки напряжения |
±0,05 % + 10 мВ |
±0,05 % + 15 мВ |
±0,05 % + 10 мВ |
| Погрешность измерения выходного напряжения |
±0,2 % + 20 мВ |
±0,2 % + 30 мВ |
±0,2 % + 20 мВ |
| Погрешность установки силы тока |
±0,5 % + 25 мА |
±0,5 % + 25 мА |
±0,5 % + 40 мА |
| Погрешность измерения силы тока |
±0,5 % + 25 мА |
±0,5 % + 25 мА |
±0,5 % + 40 мА |
| Стабилизация напряжения |
Нестабильность от изм. сети |
±0,01% + 0,5 мВ |
±0,01% + 0,75 мВ |
±0,01% + 0,5 мВ |
| Нестабильность от изм. силы тока в нагрузке |
±5 мВ |
±2,5 мВ |
±1,5 мВ |
| Уровень пульсаций (с.к.з.) |
1 |
| Температурный коэффициент |
0,01 %/°С (100 ppm) |
| Стабилизация тока |
Нестабильность от изм. сети |
±0,01% + 2 мА |
| Нестабильность от изм. напряжения на нагрузке |
±0,01% + 5 мА |
| Уровень пульсаций (с.к.з.) |
1 |
1 |
5 |
| Температурный коэффициент |
0,02 %/°С (200 ppm) |
| Общие данные |
Внутренняя память |
|
| Разрядность индикации установленных параметров |
4 разряда (5 разрядов с опц. HR) |
| Разрядность индикации измеренных параметров |
4 разряда |
| Интерфейс |
USB (опция), RS-232(опция) – команды SCPI |
| Напряжение питания |
220 В ±10 % 50 Гц (400 ВА) |
| Условия эксплуатации |
+5…+40 ºС, относ. влажность 80 %
|
| Габаритные размеры |
220 × 140 × 70 мм |
| Масса |
1,1 кг
|
| Комплектация |
Источник питания, кабель питания, РЭ, ящик картонный |
Опционально доступен к заказу USB интерфейс
Оснащение источника питания интерфейсом USB
Опция "1"
Предустановленное аппаратное расширение диапазона установки выходного напряжения на 0,01 В – 75 В;
Метрологически значимые характеристики соответствуют базовой комплектации;
Не совместимо с опцией «2»;
Опция "2"
Предустановленное аппаратное расширение диапазона установки выходного тока на 0,01 А - 16 А;
Метрологически значимые характеристики соответствуют базовой комплектации;
Не совместимо с опцией «1»;
Опция "HR"
Включение алгоритма улучшение;
Разрядности при управлении, позволяет:
1) Улучшить шаг при установке напряжения до 0,001 В (1 мВ);
2) Улучшить шаг при установке тока до 0,001А(1мА);
3) Расширить нижнюю границу напряжения до значения 0,001 В;
4) Расширить нижнюю границу тока до значения 0,001 А;
Опция "PRO"
На данный момент опция находится в разработке
Разрешает работу источника питания с программой «YFT - PS - PRO», которая позволяет управлять источником питания с поддержкой следующих функций:
1) Дистанционно управление установленными значениями напряжения и тока;
2) Управление состоянием выхода;
3) Индикация измеренных выходных значений напряжения и тока;
4) Запись протокола состояния источника питания в журнал с изменяемым периодом времени между отчетами от 1 сек до 999 999 сек, с привязкой к текущему времени компьютера;
5) Экспорт отчета из журнала за период времени в файл формата Word, Excel, CSV;
6) Вывод визуального графика измеренных напряжений и токов в реальном времени в окне программы (авто-масштабируемого);
7) Управление источником питания по заранее заданной программе.
Габаритные размеры источника питания (ширина x глубина x высота) не более 140 x 220 x 70 мм.
Масса источника питания без упаковки не более 1,5 кг.
Габаритные размеры источника питания в транспортной упаковке не более 140 x 233 x 80 мм.
Масса источника питания в упаковке не более 2,0 кг.

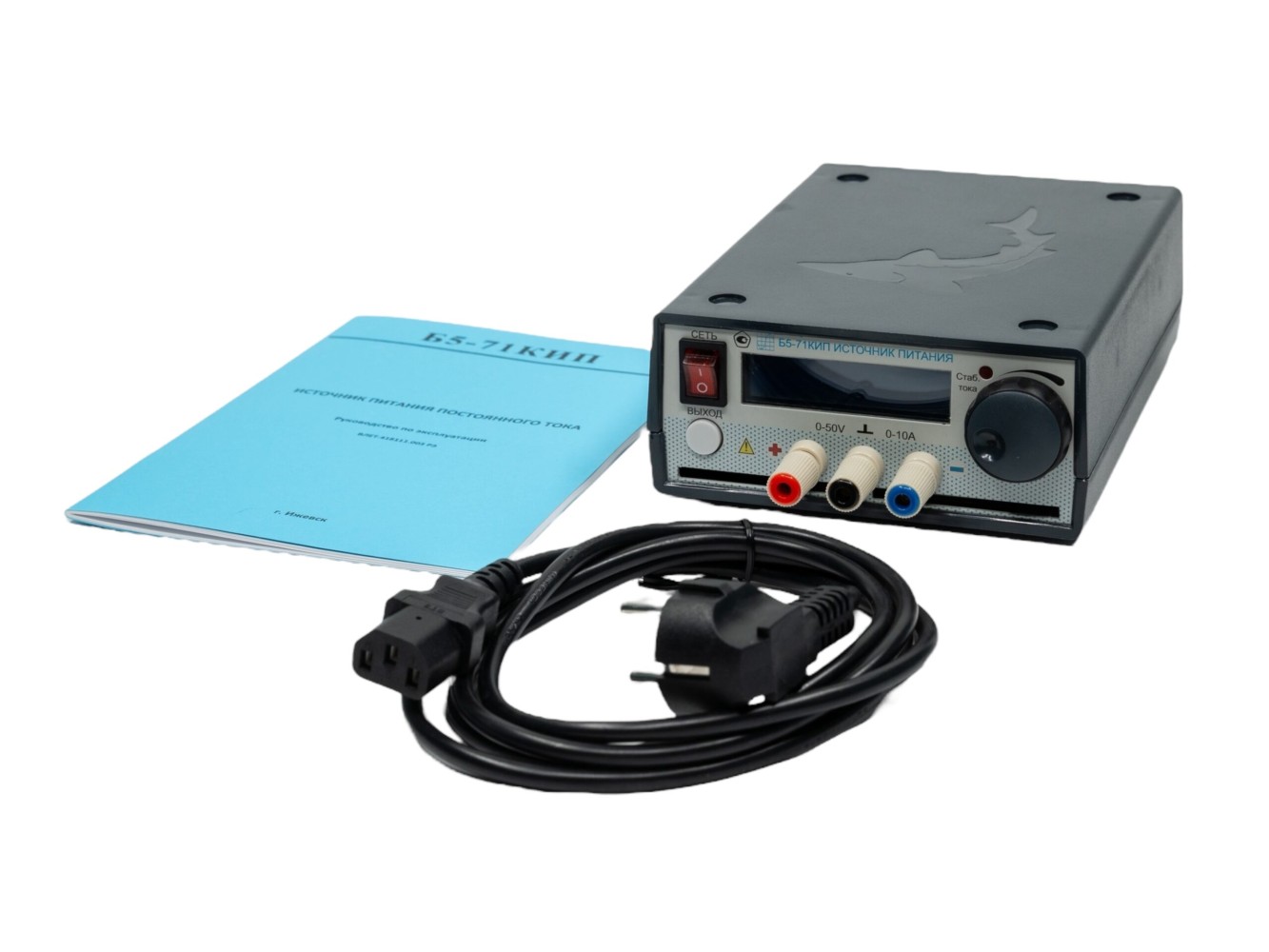

1. Источник питания Б5-71КИП в исполнении с опцией 2 - 1 шт.;
2. Руководство по эксплуатации - 1 шт.;
3. Кабель питания сетевой - 1 шт.;

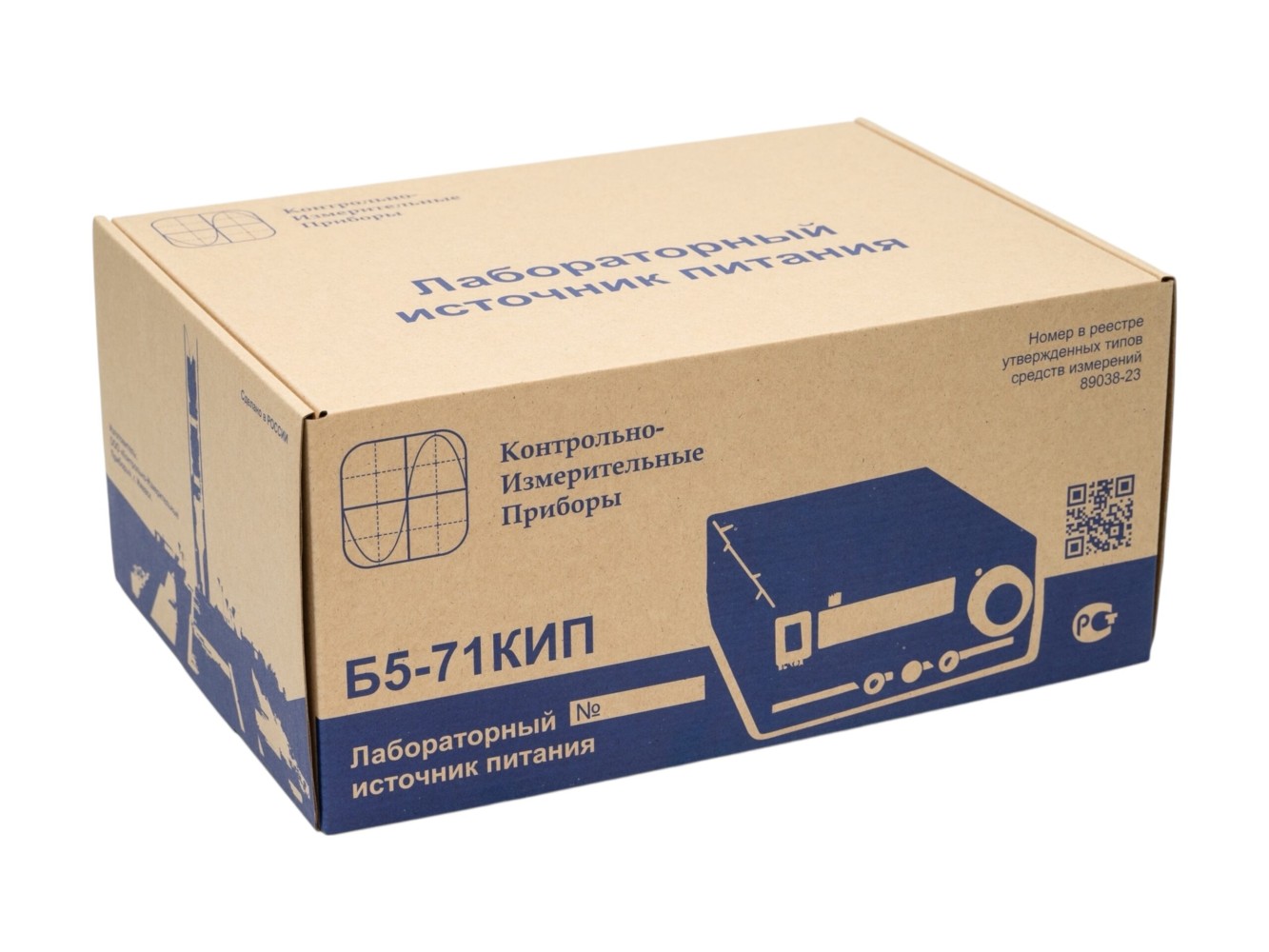

4. Ящик картонный (транспортная упаковка) - 1 шт.
