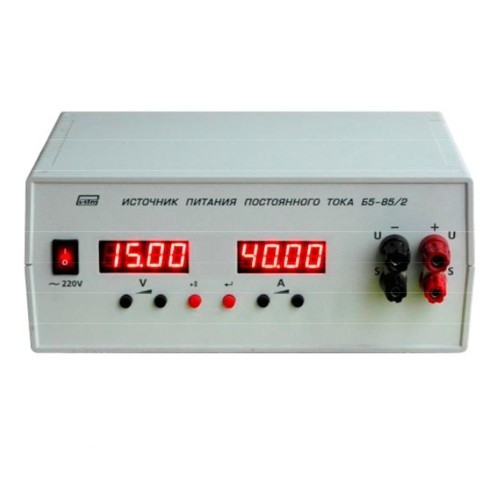

Б5-85/2 источник питания постоянного тока

Код: 026899

Описание в PDF

Бренд: РИТМ НПК
Страна бренда: Россия
Госреестр 61495-15
Межповерочный интервал 12 месяцев
Гарантия 1 год

Назначение источника питания постоянного тока Б5-85/2:

Источник питания постоянного тока Б5-85/2 предназначен для электропитания радиоэлектронной аппаратуры стабилизированным постоянным напряжением или током при лабораторных исследованиях, эксплуатации, производстве и обслуживании. Заменяет источники питания Б5-70, Б5-71, Б5-71/xM.

Описание источника питания постоянного тока Б5-85/2:

Источник Б5-85/2 обеспечивает дискретно регулируемые стабилизированные, постоянные напряжения и ток.

В основе функционирования источника Б5-85/2 лежит принцип двухступенчатого импульсного преобразования электрической энергии с заключительной точной установкой выходных параметров с помощью линейного регулятора - стабилизатора напряжения/ тока. Источник содержит входной фильтр, выпрямитель и активный корректор коэффициента мощности (импульсный стабилизатор напряжения) выполняющий функции первой ступени регулирования. Высокое стабилизированное постоянное напряжение с помощью регулируемого (и коммутируемого) импульсного преобразователя (вторая ступень регулирования), понижается до напряжения, величина которого несколько превышает напряжение в нагрузке прибора. Регулятор-стабилизатор напряжения/ тока с низким падением напряжения на регулирующих элементах схемы, преобразует пониженное напряжение в выходное напряжение/ ток с требуемыми параметрами. Заключительная – прецизионная регулировка выходных параметров осуществляется с помощью цифровой петли автоматического регулирования.

Метрологические параметры источника Б5-85/2 базируются на точности измерения АЦП (16 разрядов, сигма-дельта) и масштабирующих цепей, сохраняемой в течение интервала между поверками. Выходное напряжение и ток нагрузки измеряются АЦП, значения измеренных величин используются для точной подстройки выходных параметров источника и представляются на цифровых индикаторах напряжения и тока, расположенных на передней панели.

В источнике Б5-85/2 отсутствуют аналоговые подстроечные элементы. Все корректировки параметров осуществляются численными коэффициентами, хранящимися в энергонезависимой памяти.

Выходные параметры источника Б5-85/2 можно устанавливать как с помощью органов ручного управления - кнопок, так и с помощью внешнего компьютера, для чего используется интерфейс связи.

Источник Б5-85/2 снабжен защитой от короткого замыкания, от перегрузки по току, от перегрева, от превышения входного напряжения. В случае короткого замыкания или перегрузки по току произойдёт ограничение выходного тока. При перегреве источника автоматически отключится выходное напряжение.

Источник Б5-85/2 отличается широким диапазоном устанавливаемых напряжений (1-75 В) и токов (0,01-40 А) при соблюдении условия не превышения максимальной выходной мощности 600 Вт (обеспечивается автоматически).

Параметр	Значение
Диапазон воспроизведения выходного напряжения (Uвых), В	от 1,0 до 75
Шаг установки Uвых, В	0,01
Диапазон воспроизведения выходного тока (Iвых), А: - при выходном напряжении не более 15 В - при выходном напряжении более 15 В	от 0,01 до 40,0 от 0,01 до Iвых =600/Uвых
Шаг установки I вых, А	0,01
Пределы допускаемой основной абсолютной погрешности воспроизведения выходного напряжения, В	± (0,001 Uвых + 0,005)
Пределы допускаемой основной абсолютной погрешности воспроизведения выходного тока, А	± (0,005 Iвых +0,005)
Нестабильность выходного напряжения источника при изменении напряжения питания на минус 44 В и плюс 22 В от номинального значения 220 В, не более	± (0,0005 Uвых +0,001)
Нестабильность выходного тока источника при изменении напряжения питания на минус 44 В и плюс 22 В от номинального значения 220 В, не более	± (0,001 Iвых +0,005)
Нестабильность выходного напряжения при изменении тока нагрузки от 0 до максимального в режиме стабилизации напряжения, В, не более	± (0,001 Uвых +0,005)
Нестабильность выходного тока при изменении напряжения на нагрузке от минимального до максимального в режиме стабилизации тока, В, не более	± (0,005 Iвых +0,005)
Эффективное значение пульсаций выходного напряжения в режиме стабилизации напряжения, мВ, не более	5
Эффективное значение пульсаций выходного тока в режиме стабилизации тока, мА, не более	10
Нестабильность выходного напряжения от времени (дрейф выходного напряжения) за 24 ч, В, не более	± (0,001 Uвых +0,005)
Нестабильность выходного тока от времени (дрейф выходного тока) за 24 ч, А, не более	± (0,001 Iвых +0,005)
Время установления рабочего режима, минут, не более	15
Полная мощность потребляемая, от сети, В·А, не более	800
Нормальные условия эксплуатации: - температура окружающего воздуха, °C - относительная влажность воздуха, % - напряжение питающей сети, В	от 15 до 30; от 30 до 80 (при температуре 25 °C); от 209 до 231
Рабочии условия эксплуатации: - температура окружающего воздуха, °C - относительная влажность воздуха, % - напряжение питающей сети, В	от 5 до 40; 90 (при температуре 25 °C); от 176 до 242
Норма средней наработки на отказ (Т0) в рабочих условиях эксплуатации, ч, не менее	40000
Гамма-процентный срок службы (Тсл γ) при γ =90 %, лет, не менее	10
Среднее время восстановления работоспособного состояния (Тв) источника, минут, не более	120
Масса источника, кг, не более	2,8
Габаритные размеры источника, мм, не более	260 х 210 х 110

1. Источник питания Б5-85/2 - 1 шт.;
2. Руководство по эксплуатации - 1 шт.;
3. Формуляр - 1 шт.;
4. Кабель питания - 1 шт.;
5. Кабель соединительный - 1 шт.;
6. Перемычка - 1 шт.;
7. CD с программным обеспечением (ПО) - 1 шт.;
8. Интерфейсный кабель - 1 шт.;
9. Коробка упаковочная - 1 шт.
