DP832 Источник питания

Код: 85308

Описание в PDF

Бренд: Rigol
Госреестр 91448-24
Межповерочный интервал 12 месяцев
Гарантия 3 года

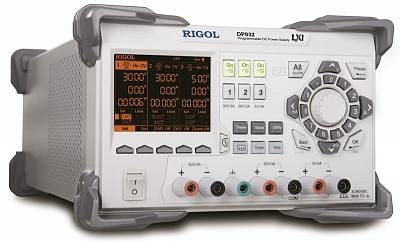

Описание источника питания RIGOL DP832

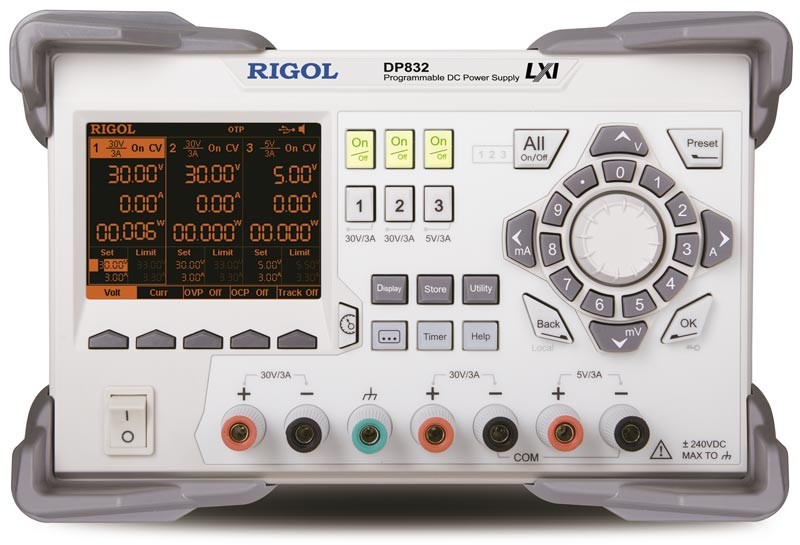

DP832 - трехканальный программируемый источник питания, разработанный для решения широкого круга задач. Данный прибор предлагает превосходное сочетание производительности, гибкости и простоты управления, включая полностью гальванически изолированные и полностью программируемые каналы и возможность одновременного отображения измерений по всем каналам. Устройство легко транспортируется и подключается, не требует сложной предварительной настройки, позволяя инженеру сосредоточиться на решении задач. Программируемый источник питания Rigol DP832 выполнен в моноблочном корпусе настольного исполнения (вес 10.5 кг) и имеет 3,5-дюймовый цветной экран. Применение: функциональное тестирование, лабораторные исследования, сервисное обслуживание, обучение. Предназначен для разработки и питания электронных компонентов и устройств в сервисных, лабораторных и учебных целях.

Особенности и преимущества

3 независимых регулируемых канала 30 В/3 А, 30 В/3 А, 5 В/3 А, максимальная мощность - 195 Вт
Малые пульсации и шум: <350 мкВскз/2 мВп-п
Высокая скорость регулирования параметров и нагрузки
Время переходных процессов: <50 мкс
Каждый канал гальванически изолирован
Защита от перенапряжения OVP, от перегрузки по току OCP, от перегрева OCP

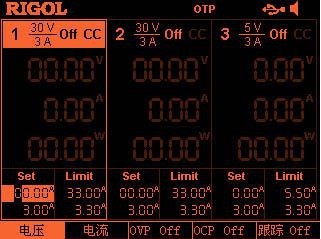

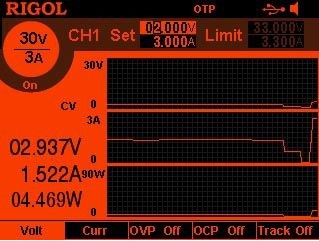

Отображение информации по каждому каналу (напряжение, ток, мощность) в цифровом и графическом виде с отображением формы тока/напряжения
Независимый контроль каждого канала
Цветной 3,5"-дисплей

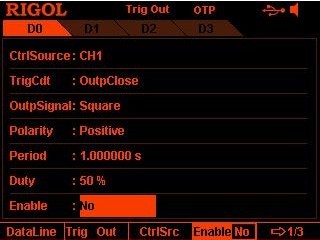

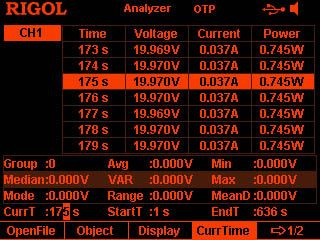

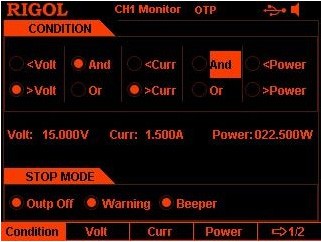

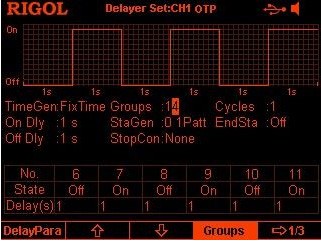

Поддержка продвинутых функций: цифровой триггер, оперативный анализатор, регистратор записей данных параметров выходных каналов, мониторинг состояния выхода

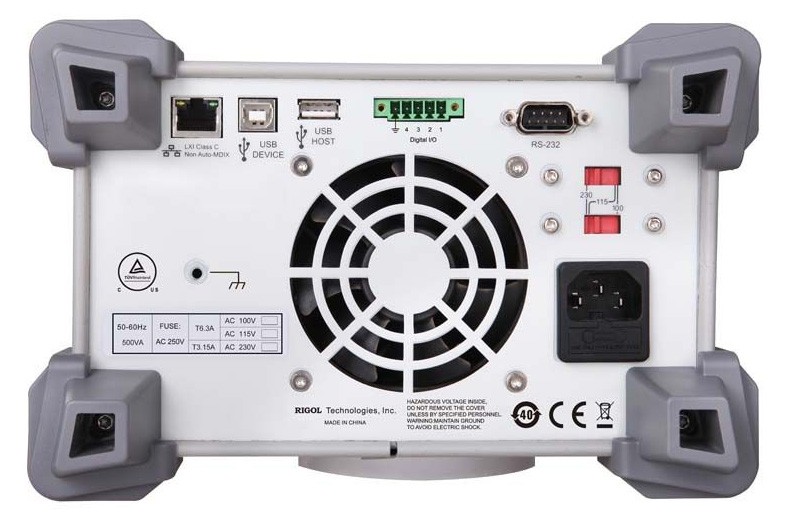

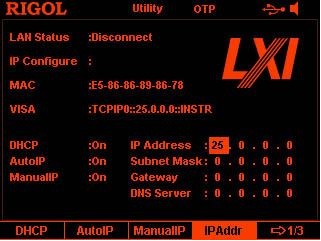

Интерфейсы: USB Device, USB Host, LAN, RS-232, Digital I/O, GPIB (опция)

Параметр	Значение
Каналы	3
Выход DC (точность измерения указана для работы при температурах от 0℃ до 40℃)	По напряжению/По току		CH1: от 0 до 30 В/ от 0 до 3 A CH2: от 0 до 30 В/ от 0 до 3 A CH3: от 0 до 5 В/ от 0 до 3 A
	OВP/OCP		CH1: 10 мВ to 33 В / 1 мА to 3.3 A CH2: 10 мВ to 33 В / 1 мА to 3.3 A CH3: 10 мВ to 5.5 В / 1 мА to 3.3 A
Величина регулировки нагрузки ±(процент результата + погрешность)	По напряжению		<0.01%+2 мВ
	По току		<0.01%+250 мкА
Величина линейного регулирования ±(процент результата + погрешность)	По напряжению		<0.01%+2 мВ
	По току		<0.01%+250 мкА
Пульсации и шум (от 20 Гц до 20 МГц)	По напряжению в нормальном режиме		<350 мкВ среднеквадр./2 мВ pp
	По току в нормальном режиме		<2 мА среднеквадр.
	По току в обычном режиме		<1.5 мкА среднеквадр.
Ежегодная погрешность (25℃±5℃) ±(процент результата + погрешность)	Программирование	По напряжению	0.05% + 10 мВ
		По току	0.2% + 10 мА
	Считывание	По напряжению	0.05% + 5 мВ
		По току	0.15%+ 5 мА
Разрешени	Программирование	По напряжению	10 мВ с опцией высокого разрешения: 1 мВ
		По току	1 мА
	Считывание	По напряжению	10 мВ с опцией высокого разрешения: 1 мВ
		По току	1 mA с опцией высокого разрешения: 0.1 мА
	Display	По напряжению	10 мА с опцией высокого разрешения: 1 мВ
		По току	10 мА с опцией высокого разрешения: 1 мА
Время обработки команд	<100 мс
Температурный коэффициент на ℃ (процент результата + погрешность)	По напряжению		CH1/CH2: 0.01%+5 мВ CH3: 0.01%+2 мВ
	По току		0.01%+2 мА
Stability ±(процент результата + погрешность)	По напряжению			CH1/CH2: 0.02%+2 мВ CH3: 0.01%+1 мВ
	По току			0.05%+2 мА
Скорость контроля программирования напряжения (1% общего диапазона вариации)	Нарастание	Полная нагрузка	CH1/CH2: <50 мс CH3: <11 мс
		Без нагрузки	CH1/CH2: <25 мс CH3: <10 мс
	Спад	Полная нагрузка	CH1/CH2: <30 мс CH3: <13 мс
		Без нагрузки	CH1/CH2: <400 мс CH3: <200 мс
Защита от перегрузки	Погрешность ±(процент результата + погрешность)		0,5%+0,5 В / 0,5%+0,5 A
	Время активации		1.5 мс (OВP≥3 В) <10 мс (OВP<3 В и OCP)
Интерфейсы	USB Device, USB Host, LAN, RS232, Digital IO
Питание	AC Input (от 50 Гц до 60 Гц) 100 В AC+10%, 115 В AC+10% 230 В AC+10% (макс. 250 В AC)
Габариты	239 × 157 × 418 мм
Вес	9,0 кг

1. Источник питания DP832A - 1 шт.;
2. Кабель питания- 1 шт.;
3. Кабель USB- 1 шт.;
4. Предохранитель- 1 шт.;
5. Краткое руководство по эксплуатации- 1 шт.;
6. CD-диск- 1 шт.;
