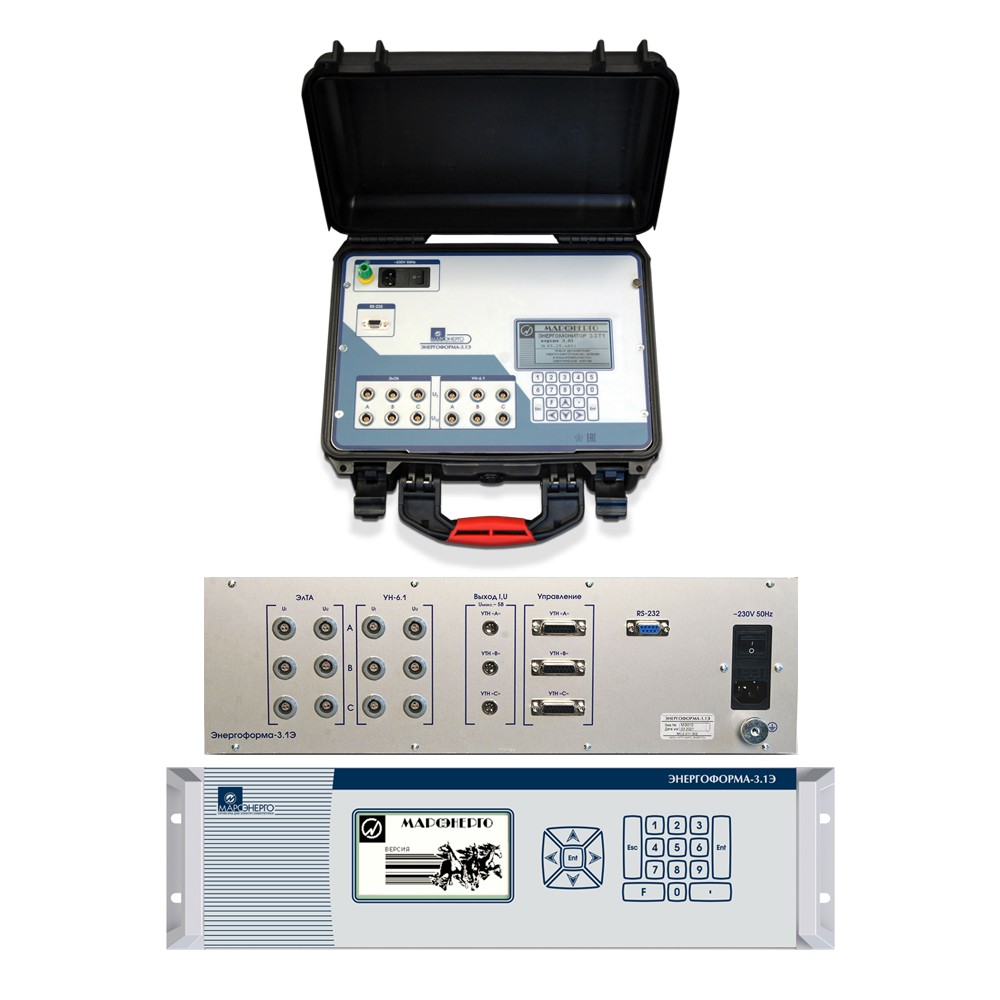

Энергоформа-3.1Э источник переменного тока и напряжения

Код: 026916

Описание в PDF

Бренд: Марс-Энерго
Страна бренда: Россия
Гарантия 18 месяцев

Энергоформа-3.1Э источник сигналов переменного тока и напряжения (фиктивной мощности) трехфазный программируемый «Энергоформа-3.1Э» осуществляет формирование трехфазной или однофазной системы токов и напряжений в соответствии с программируемой цифровой моделью сигнала.

Энергоформа 3.1Э применяется в составе поверочных установок при поверке:

средств измерений (СИ) активной, реактивной и полной мощности и энергии (в т.ч. традиционных и ЭлТА-электросчетчиков);
СИ показателей качества электроэнергии (ПКЭ), установленных ГОСТ 32144-2013, в соответствии с методами ГОСТ 30804.4.30-2013; ГОСТ IEC 61000-4-30-2017 (Класс А); ГОСТ 30804.4.7-2013 (IEC 61000-4-7:2009); ГОСТ IEC 61000-4-15-2014
СИ действующего значения напряжения и тока промышленной частоты.

Особенности

является маломощным генератором;
емкость библиотеки форм сигналов, имитирующих характерные искажения переменного тока, возникающие в электрических сетях различных групп потребителей - не менее 200 форм.

Рабочие условия эксплуатации Источника:

температура окружающего воздуха, °С от 10 до 35;
относительная влажность воздуха, % до 80 при 25 °С;
атмосферное давление, кПа (мм рт. ст.) 70–106,7 (537–800).

Питание Источника осуществляется от однофазной сети переменного тока (230 ± 23) В, (50 ± 0,1) Гц

Полная потребляемая Источником мощность по цепи переменного тока не превышает 350 ВА.

Наименование параметра	Диапазон*	Дискретность установки	Пределы допускаемых отклонений установленных значений	Примечание
1. Частота первой гармоники переменного тока (f1), Гц	от 42,5 до 400	0,01	Абсолютное, Гц ±0,01
2. Действующее значение первой гармоники напряжения (U1), В			Относительное, %
	От 0,0001 до 12	0,00001	±0,15	U_uН : 0,01; 0,1; 1; 10 В
	от 6 до 71,999	0,001	±1,5	U_Н = 60 В.
	от 72 до 576	0,001	±1,0	U_Н = 220; 480 В.
3. Действующее значение напряжения сигнала первой гармоники тока Ui1, В Действующее значение первой гармоники тока (I1), А			Относительное, %
	От 0,0001 до 6В	0,00001	±0,15	U_iн : 0,01; 0,1; 1; 10 В
	от 1 до 120 А	0,0001	±1,0	I_Н : 10; 100 А
	от 0,1 до 1,1		±1,0	I_Н : 0,5; 2,0 А
	от 0,002 до 0,09999		±2,0	I_Н : 0,5; 2,0 А
4. Среднеквадратическое значение спектральной составляющей напряжения (тока), % от U1 (I1; U_u1; U_i1) 1):
гармоники с частотой k·f1 для k от 2 до 19 с дискретностью 1,0	от 0 до 100	0,01	—
гармоники с частотой k·f1 для k от 20 до 50 с дискретностью 1,0	от 0 до 50
интергармоники с частотой k·f1 для k от 0,5 до 50,5 с дискретностью 1,0	от 0 до 15
5. Угол фазового сдвига между первыми гармониками, градус - напряжений разных фаз, - напряжения и тока одной фазы	от –179,99 до +180,00	0,01	Абсолютное, градус ±2,0	1)
6. Угол фазового сдвига между первой гармоникой напряжения и гармоникой напряжения с частотой k·f1 одной фазы для k от 2 до 50 с дискретностью 1,0, градус	от –179,99 до +180,00	0,01	—	1)
7. Угол фазового сдвига между первой гармоникой тока и гармоникой тока с частотой k·f1 одной фазы для k от 2 до 50 с дискретностью 1,0, градус	от –179,99 до +180,00	0,01	—	1)
8. Угол фазового сдвига между первой гармоникой напряжения и интергармоникой напряжения с частотой k·f1 одной фазы для k от 0,5 до 50,5 с дискретностью 1,0, градус	от –179,99 до +180,00	0,01	—	1)
9. Угол фазового сдвига между первой гармоникой тока и интергармоникой тока с частотой k·f1 одной фазы для k от 0,5 до 50,5 с дискретностью 1,0, градус	от –179,99 до +180,00	0,01	—	1)
10. Количество провалов или перенапряжений	от 0 до 100 000	1
11. Длительность провала или перенапряжения (t), с	от 0 до 600	0,001	Абсолютное, с ±0,002	f1 (50 ±1) Гц
12. Период между возникновением провалов или перенапряжений (T; T ≥ t), с	от 0 до 600	0,001	Абсолютное, с ±0,002	f1 (50 ±1) Гц
13. Среднеквадратическое значение напряжения при провале напряжения (U_min), % от U1	от 0 до 9,99	0,01	Относительное, % ±0,1	U_uН : 0,01; 0,1; 1; 10 В
	от 10 до 29,99		Относительное, % ±[1,0+0,5(Uн/U–1)]
	от 30 до 100		Относительное, % ±1,0
14. Среднеквадратическое значение напряжения при перенапряжении (U_max), % от U1	от 100 до 200	0,01	Относительное, % ±0,5
Частота спектральной составляющей не более 2500 Гц * При U_Н 60 В; 220 В и I_Н 0,5; 2,0; 10А ; 100 А значения напряжений и значения токов указаны для соответствующих выходов усилителей установки УППУ-МЭ (УППУ-МЭ21), получающих сигналы с выходов «УТН» источника Энергоформа-3.1Э.

1. Источник сигналов переменного тока и напряжения трехфазный программируемый «Энергоформа-3.1Э» НФЦР. 418115.004 - 1 шт.;
2. Руководство по эксплуатации НФЦР. 418115.004 РЭ - 1 шт.;
3. Формуляр НФЦР. 418115.004 ФО - 1 шт.;
4. Кабель питания - 1 шт.;
5. Кабель интерфейса RS232 - 1 шт.;
6. Упаковка - 1 шт.
