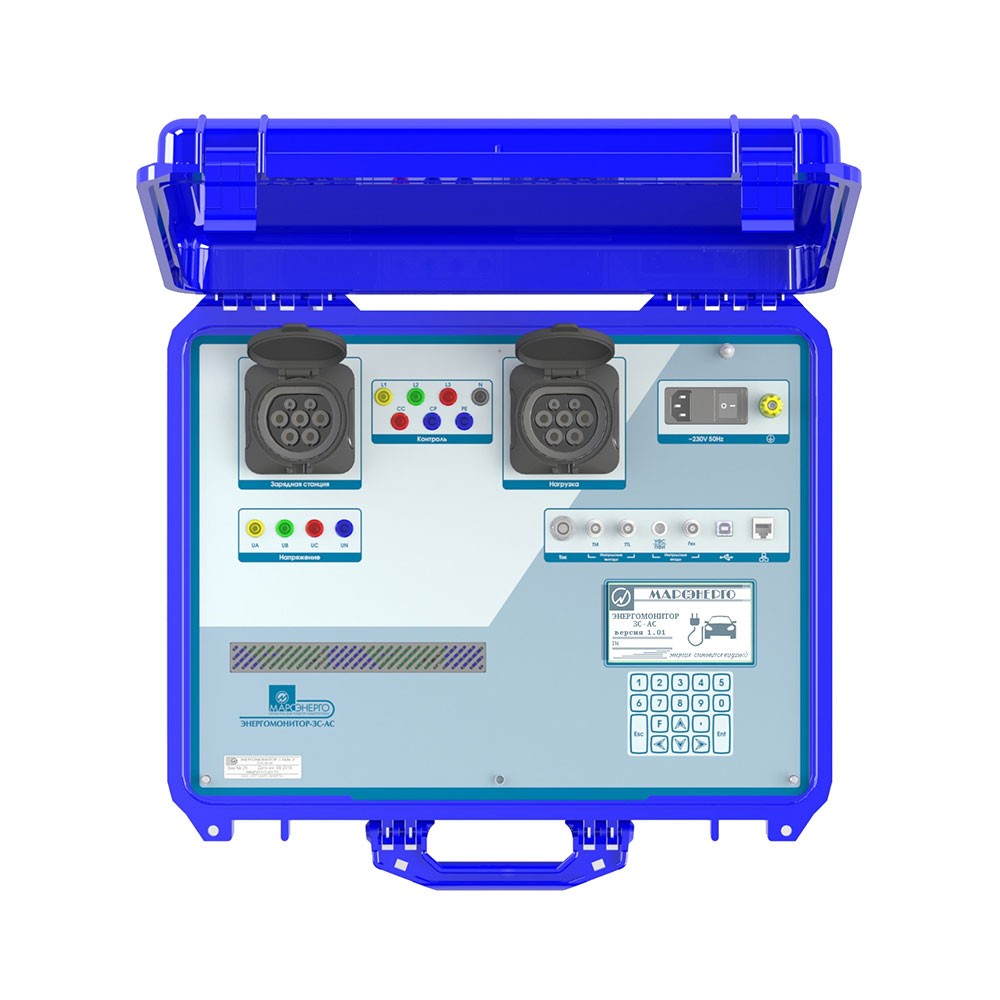

Энергомонитор-ЗС-АС эталонный счетчик для метрологического обеспечения зарядной станции переменного тока

Код: 026941

Описание в PDF

Бренд: Марс-Энерго
Страна бренда: Россия
Гарантия 18 месяцев

Назначение:

Прибор в переносном исполнении предназначен для поверки зарядных станций переменного тока на местах эксплуатации.

Функциональные возможности:

Измерение гармоник 2...50

Регистрация U(t), I(t), P(t), E(t)

Измерение температуры окружающей среды с помощью внешнего измерителя для внесения корректирующих поправок в результаты измерений

Коррекция встроенных часов зарядной станции с помощью внешнего сервера времени

Метрологические характеристики

№	Параметр	Диапазон	Погрешность	Модификация
1	Напряжение	30 ... 300 В	±0,02 %
2	Ток	10 мА ... 32 А 10 мА ... 80 А	±0,02 %	32 А 80 А
3	Угол	от 0° до 360°	±0,01° Абсолютная	250 А 500 А
4	Частота	от 40 до 70 Гц	±0,003 Гц Абсолютная	250 А 500 А
5	Активная мощность	max 22 кW max 44 кW	±0,05 %	32 А 63 А
6	Реактивная мощность		±0,1 %
7	Коэффициент мощности	от –1,0 до +1,0	±0,003 Абсолютная
8	Гармоники (THD)	от 2 до 50

Параметры импульсного входа/выхода

Параметр	Вход	Выход
Уровень	5...15 В	5 В
Частота макс.	36 кГц	18 кГц
Длительность	> 14 мкс	10 ± 2 мкс
Постоянная	1...999 999 999 имп./(кВт • ч)	C = 144 • 108/(Iн•Uн) имп/(Вт • ч)

1. Энергомонитор-ЗС-AС - 1 шт.;
2. Флеш-накопитель с ПО «Энергомонитор-ЗС-AС» – 1 шт.;
3. Устройство фотосчитывающее УФС-Э - 1 шт.;
4. Нагрузка резистивная НР-5-3 - 1 шт.;
5. Вычислитель погрешности ВП-3.1 с адаптером питания - 1 шт.;
6. Адаптер для калибровки эталонного счетчика - 1 шт.;
7. МКВ-02Ц - 1 шт.;
8. Измеритель параметров микроклимата - 1 шт.;
9. Блок интерфейсный - 1 шт.;
10. ПК с ПО «Энергомонитор-ЗС» - 1 шт.;
11. Комплект кабелей - 1 шт.;
12. Руководство - 1 шт.;
13. Транспортная тара - 1 шт.
