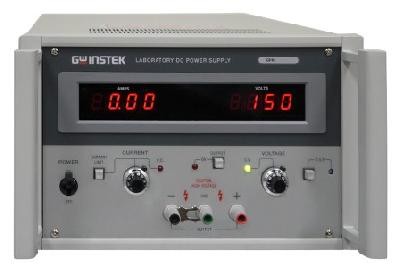

GPR-7100H05A источник питания

Код: 85008

Описание в PDF

Бренд: GW Instek
Страна бренда: Тайвань
Гарантия 1 год

Особенности источника питания постоянного тока GPR-7100H05A:

Выходное напряжение до 1000 В, выходной ток до 0,5 А;
Высокая стабильность (0,01%) и малый уровень пульсаций;
Режимы стабилизации тока и напряжения (СС, CV);
Установка предела по току;
Защита от переполюсовки;
Плавная установка выходных параметров десятиоборотными потенциометрами;
Встроенная безинерционная система защиты от перегрузок (отключение питания источника при срабатывании защиты от перенапряжения/ OVP и перегрузки/OCP);
3½ цифровая индикация тока и напряжения;
Аналоговый интерфейс управления (только модели с индексом –«HC»).

Параметр	Значение
Выходное напряжение	0…1000
Выходной ток	0...0,5
Стабилизация напряжения
Нестабильность	≤ 0,01 % +3 мВ при изменении напряжения питания
Нестабильность	≤ 0,01% + 3 мВ при изменении тока нагрузки
Уровень пульсаций	≤ 2 мВср.кв. в диапазоне 5 Гц…1 МГц
Время установления	≤ 100 мкс (50%-изменение нагрузки, минимальный ток 0,5 А)
Стабилизация тока
Нестабильность	≤ 0,2 % +3 мА при изменении напряжения питания и напряжения на нагрузке
Нестабильность	≤ 0,2% + 3 мА при изменении напряжения на нагрузке
Уровень пульсаций	≤ 5 мАср.кв. (< 20 А)
	≤ 20 мА (20 А…50 А)
	≤ 100 мА (> 50 А)
Цифровой индикатор
Формат индикации	31/2 разряда, СД-индикатор
Дискретность индикации	10 мВ (Umax ≤ 18 В), 100 мВ (Umax ≤ 180 В), 1 В (Umax ≤ 1800 В) 1 мА (Imax ≤ 1,8 А), 10 мА (Imax ≤ 18 А), 100 мА (Imax ≤ 180 А)
Погрешность измерения	± (0,5 % +2 ед.)
Количество индикаторов	2 (вольтметр, амперметр)
Изоляция
Корпус – выход	≥ 100 МОм (1000 В)
Корпус – сеть	≥ 100 МОм (1000 В)
Общие данные
Напряжение питания	120 В/220 В/240 В ± 10%, 50/60 Гц
Габаритные размеры (ШхВхГ)	300 х 194 х 558 мм
Масса	26,5 кг

1. Источник питания GPR-7100H05A - 1 шт.;
2. Шнур питания - 1 шт.;
3. Тест. провода GTL-105A - 1 шт.;
4. Руководство по эксплуатации (электронный вид) - 1 шт.
