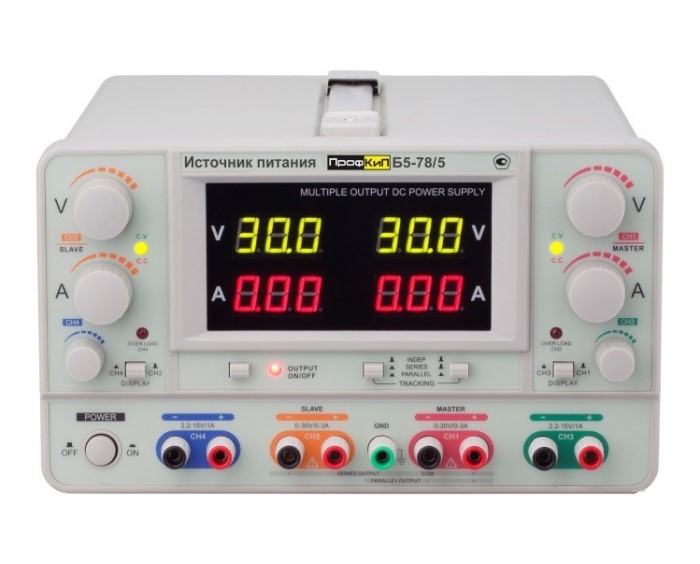

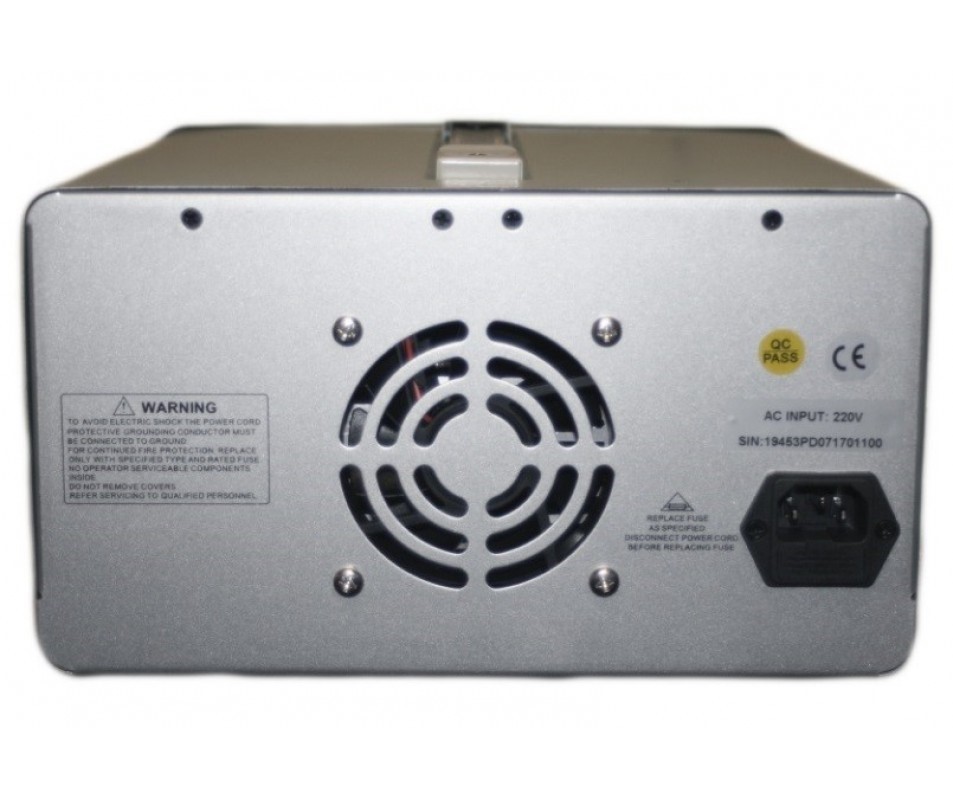

| Основные технические и метрологические характеристики источника Питания ПрофКиП Б5-78/5 |
| Модификация |
ПрофКиП Б5-78/5 |
| Значение выходного напряжения основного канала В |
2 канала 0…30; 2 канала 2,2…15 |
| Максимальное значение тока основного канала А |
5 А для каналов 0..30 В; 1 А для каналов 2,2…15 В |
| Абсолютная погрешность установки напряжения по встроенному вольтметру |
±(0,005U + 0,2) В |
| Абсолютная погрешность измерения силы тока по встроенному амперметру |
± (0,01I + 0,05) А для каналов 0…30 В |
| Нестабильность выходного напряжения при изменении тока в нагрузке от ноля до максимального значения (в режиме стабилизации напряжения) |
± (0,0001U + 3 мВ) |
| Нестабильность выходного напряжения при изменении напряжения питания на 10% от номинального (в режиме стабилизации напряжения) |
± (0,0001U + 3 мВ) |
| Пульсации выходного напряжения при токе в нагрузке 0,9 от максимального значения (среднеквадратическое значение) |
Не более 3 мВ |
| Нестабильность тока в нагрузке при изменении выходного напряжения (в режиме стабилизации тока) |
± (0,002I + 3 мА) |
| Характеристики дополнительного канала |
| Выходное напряжение/погрешность |
2,5/±0,12 В; 3,3/±0,16 В, 5/±0,25 В |
| Максимальный ток нагрузки |
3 А |
| Пульсации выходного напряжения при токе в нагрузке 0,9 от максимального значения (среднеквадратическое значение) |
Не более 2 мВ |
| Напряжение питания |
Сеть переменного тока 198…242 В 50/60 Гц |
| Максимальная потребляемая мощность |
450 ВА |
| Габаритные размеры |
250 х 150 х 310 мм |
| Масса |
10 кг |
| Нормальные условия эксплуатации: |
| Температура окружающей среды |
23 ± 5 °С |
| Относительная влажность |
Не более 80% |
| Рабочие условия эксплуатации: |
| Температура окружающей среды |
5…40 °С |
| Относительная влажность |
Не более 80% |
