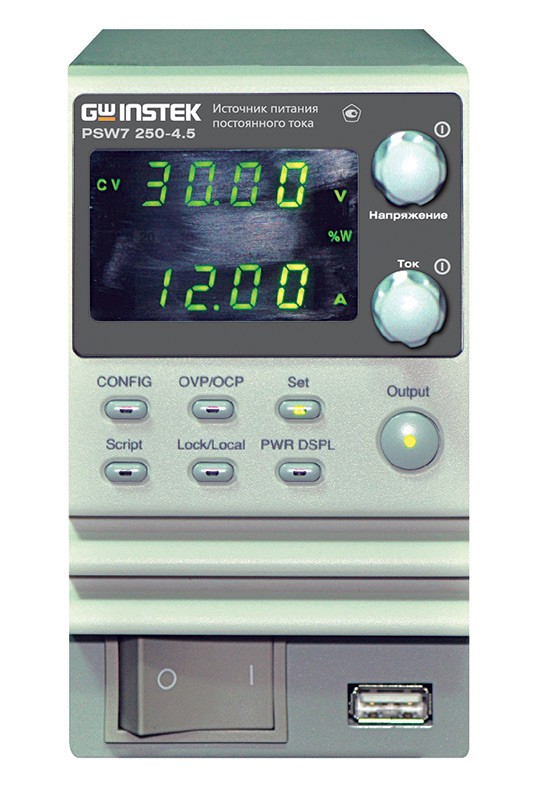

Источник питания PSW7 250-4.5

  • Госреестр 62529-21
  • Межповерочный интервал 24 месяца
  • Гарантия 3 года
  • Производитель GW Instek
  • Производство: Тайвань

Особенности программируемого импульсного источника питания PSW7 250-4.5:

  • Выходное напряжение до 250/800 В, выходной ток 1,44… 13,5 А, выходная мощность 360/ 720/ 1080 Вт;
  • Минимальная дискретность установки: 5 мВ/ 1 мА;
  • Двухстрочный ЖК-дисплей (СДИ), одновременная индикация режимов работы и выходных параметров;
  • Защита от перенапряжения, перегрузки по току, термостабилизация;
  • Параллельное соединение для увеличения I вых (до 3-х источников);
  • Блокировка органов управления передней панели для исключения случайного изменения настроек;
  • Компактные размеры (1/6 стандартной 19” стойки);
  • Выходные клеммы расположены на задней панели;
  • 26-контактный аналоговый интерфейс управления;
  • Программируемый цифровой интерфейс: USB, LAN (опция – GPIB);
  • Высокий КПД.
Параметр Значение
Установка выходных параметров
Выходное напряжение 0 B – 250 B
Выходной ток 0 A – 4,5 A
Максимальная мощность 360 Вт
Дискретность установки 5 мВ/ 1 мА
Погрешность установки (U/ I) ± (0,1% + 200 мВ)/ ± (0,1% + 5 мА)
Диапазон регулировки R вн. 0,00-55,55 Ом
t задерж. вкл / выкл
выхода
0,00-99,99 сек
Диапазон регулирования скорости нарастания / спада
По напряжению 0,1 В/сек - 500 В/сек (PSW7 250-XX);
1 В/сек - 1600 В/сек (PSW7 800-XX)
По току 0,001 А/сек - 9 А/сек
Стабилизация напряжения
Нестабильность При изменении напряжения питания: 0,05% + 5 мВ,
При изменении тока нагрузки: 0,05% + 3 мВ
Уровень пульсаций 80 мВпик / 15 мВскз
Время нарастания ≤ 100 мс
Время спада        (с/ без нагрузки) ≤ 150 мс / 1200 мс
Стабилизация тока
Нестабильность При изменении напряжения питания: 0.1% + 5 мА,
При изменении тока нагрузки: 0,1% + 5 мА
Уровень пульсаций 10 мАскз
Измерения
Погрешность измерения (U/ I) 0,1% ± 2 емр/ 0,1% ± 5 емр
Дистанционное управление
Интерфейсы USB, LAN, опционально GPIB
Аналоговый интерфейс 26 контактный разъем (OMRON XG4 IDC) для контроля и управления
Общие данные
Напряжение питания 85 В…265 В (автовыбор), 47…63Гц
Индикатор 4 разряда
Габаритные размеры 71 х 124 х 350 мм
Масса 3 кг
1. Источник питания PSW7 250-4.5 - 1 шт.;
2. Шнур питания - 1 шт.;
3. Выходной терминал 39BT-50900401 - 1 шт.;
4. Крышка 1042-SWHV0301 для выходного терминала - 1 шт.;
5. Кабель USB GTL-240 - 1 шт.;
6. Набор принадлежностей PSW-008 - 1 шт.;
7. CD: Программ. инструкция по эксплуатации и Инструкция по эксплуатации - 1 шт.
