- Госреестр 55897-13
- Гарантия 1 год
- Производитель GW Instek
- Производство: Тайвань

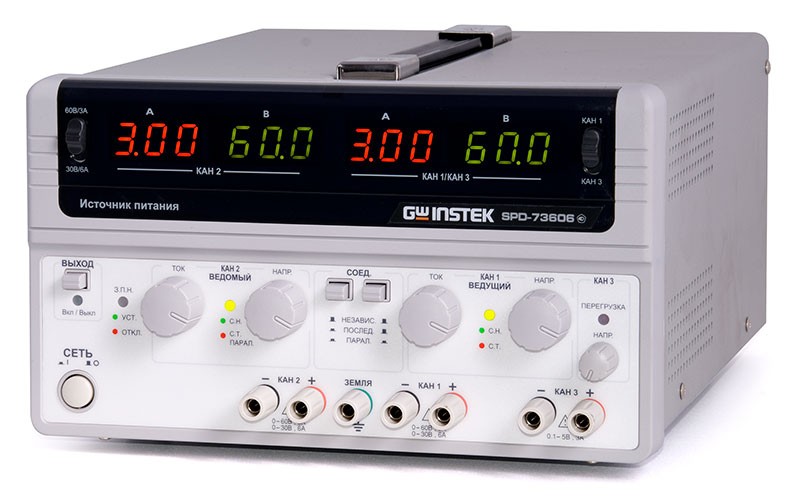

Импульсный многоканальный источник питания постоянного тока SPD-73606
Краткие характеристики модели:
- Макс. мощность 375 Вт
- Три регулируемых канала
- Выходное напряжение до 60 В, выходной ток до 6 А, двойной диапазон установки для каналов 1 и 2 (30 В/6 А и 60 В/3 А)
- Последовательное (до 120 В) и параллельное (до 12 А) соединение регулируемых выходов, автотрекинг
- Защита выходов от переполюсовки, перегрузки, перенапряжения, температурная защита
- Логическое управление вентилятором охлаждения при изменении выходной мощности
- Установка параметров при отключенной нагрузке, звуковая сигнализация, ДУ
- Автоматический выбор напряжения питания источника
- Высокий КПД (до 70 %)
- Малые массо-габаритные параметры
Технические данные:
|
Характеристики
|
Параметры
|
Значения
|
|
Режимы работы
|
Независимый
|
Канал 1 и 2: 0…30 В / 0…6 А или 0…60 В / 0…3 А
Канал 3: 0.1…5 В / 3 А
|
|
Последовательный
|
Канал 1 и 2: 0…60 В / 0…6 А или 0…120 В / 0…3 А
|
|
Параллельный
|
Канал 1 и 2: 0…30 В / 0…12 А или 0…60 В / 0…6 А
|
|
Стабилизация напряжения
|
Нестабильность
|
При изменении напряжения питания: ≤ (0,01% + 3 мВ )
При изменении тока нагрузки:
≤ 0.01% + 5 мВ (≤ 6 А),
≤ 0.01% + 8мВ (≤ 12 А)
|
|
Уровень пульсаций
|
≤ 0,5 мВср.кв. (5 Гц...1 МГц)
≤ 50 мВср.кв. (20 Гц...20 МГц)
|
|
Время установления
|
≤ 100 мкс (50%-изменение нагрузки, мин. ток 0,5 А)
|
|
Стабилизация тока
|
Нестабильность
|
При изменении напряжения питания: ≤ (0,2% + 3 мА)
При изменении напряжения на нагрузке: ≤ (0,2% + 3 мА)
|
|
Уровень пульсаций (5 Гц…1 МГц)
|
≤ 3 мАср. кв.
|
|
Автотрекинг
|
Погрешность трекинга
|
≤ (0.5 % + 10 мВ) от показаний ведущего источника
|
|
Погрешность последовательного соединения
|
≤ 300 мВ
|
|
Уровень пульсаций и шум
|
≤ 10мВ ср.кв. (5 Гц…1 МГц),
≤ 100 мВ ср.кв. (20 Гц…20 МГц)
|
|
Цифровой индикатор
|
Формат индикации
|
3 ½ разряда, СД-индикаторы
|
|
Дискретность индикации
|
100 мВ/10 мА
|
|
Погрешность измерения
|
± (0,5% +2 ед. счета)
|
|
Изоляция
|
Корпус - выход
|
100 МОм (1000 В постоянного напряжения)
|
|
Корпус - сеть
|
100 МОм (1000 В постоянного напряжения)
|
|
ДУ
|
Функции
|
Вкл/Выкл выходов
|
|
Общие данные
|
Напряжение питания
|
115 В / 230 В ± 15 %, 50/60 Гц, автовыбор
|
|
Условия эксплуатации
|
Температура: 0…40 °С
Относительная влажность: ≤ 80%
|
|
Условия хранения
|
Температура: -10…70 °С
Относительная влажность: ≤ 70%
|
Физические Характеристики:
Габаритные размеры, мм: 255 × 145 × 265
Масса, кг: 6
