- Бренд: Марс-Энерго
Страна бренда: Россия
- Гарантия 18 месяцев
Назначение регулируемого источника тока ИТ-3000:
ИТ-3000 используется в качестве источника тока для обеспечения токов в диапазоне 0,05–3600 А в первичных цепях эталонного и поверяемого трансформаторов тока (ТТ) при проведении поверки по ГОСТ 8.217–2003.
Устройство и работа регулируемого источника тока ИТ-3000:

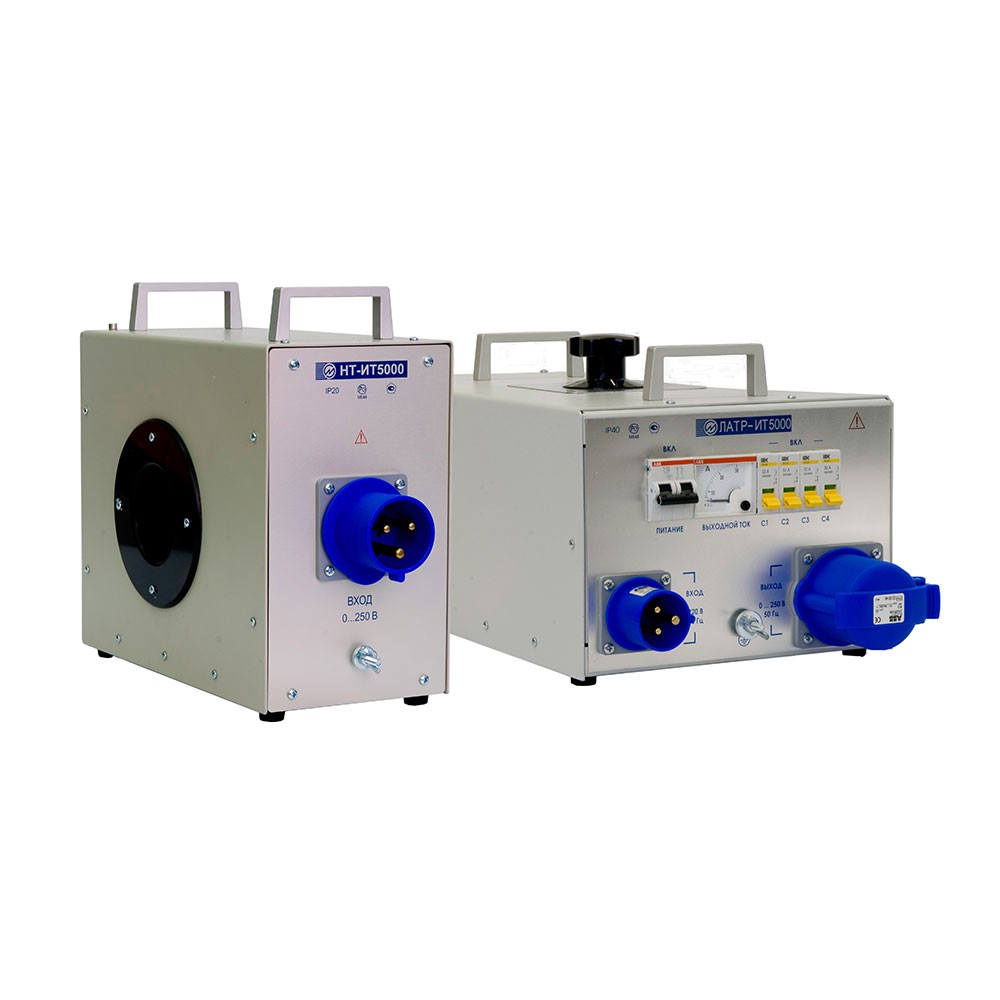

Регулятор напряжения ЛАТР-ИТ5000 подключается к сети переменного тока 220 В. Розетка «Выход» ЛАТР-ИТ5000 соединяется с вилкой «Вход» НТ-ИТ3000 кабелем «ЛАТР-НТ». Кабели «К-240», «К-120», «К-50», «К-16» используют в качестве внешней обмотки (контура тока). Их пропускают через отверстие на блоке НТ-ИТ3000 и подключают к первичным обмоткам измерительных ТТ. При работе на номинальных первичных токах 250, 200 и 150 А для поверки одно- и пятипроцентных значений тока измерительных ТТ между блоками ЛАТР-ИТ5000 и НТ-ИТ3000 необходимо включать Блок резисторов НТ-ИТ5000.
| Параметр |
Значение |
| Диапазон выходного тока |
0,05–3600 А |
| Погрешность установки выходного тока |
±10 % |
| Диапазон входного напряжения |
(220 ± 10 %) В |
| Частота питающей сети |
(50 ± 1 %) Гц |
| Мощность потребления от сети, не более |
3,5 кВА |
Максимальное время работы:
- кабель «К-5» (ток 20 А)
- кабель «К-16» (ток 120 А)
- кабель «К-50» (ток 600 А)
- кабель «К-120» (ток 1200 А)
- кабель «К-240» (ток 3000 А) |
15 мин
15 мин
1,5 мин
4 мин
1,5 мин |
| Продолжительность нерабочего интервала |
20 мин |
| Наработка на отказ в рабочих условиях применения, не менее |
50 000 ч |
| Средний срок службы, не менее |
10 лет |
| Температура окружающей среды при работе |
+1 °С ... +35 °С |
| Температура окружающей среды при транспортировании и хранении |
-50 °С ... +50 °С |
| Относительная влажность окружающего воздуха при работе, транспортировании и хранении |
30-80 % |
| Атмосферное давление при работе, транспортировании и хранении |
84-106 кПа (630-795 мм рт. ст.) |
| Габаритные размеры нагрузочного трансформатора НТ-ИТ3000, не более |
380 × 170 × 310 мм |
| Габаритные размеры регулятора напряжения ЛАТР-ИТ5000, не более |
540 × 270 × 250 мм |
| Масса нагрузочного трансформатора НТ-ИТ3000, не более |
21 кг |
| Масса регулятора напряжения ЛАТР-ИТ5000, не более |
23 кг |
| Масса комплекта кабелей, не более |
25 кг |
1. Нагрузочный трансформатор НТ-ИТ3000 - 1 шт.;
2. Регулятор напряжения ЛАТР-ИТ5000 - 1 шт.;
3. Блок резисторов НТ-ИТ5000 - 1 шт.;
4. «К-240» (сечение — 240 мм2 , длина — 2 м) - 2 шт.;
5. «К-120» (сечение — 120 мм2 , длина — 2 м) - 2 шт.;
6. «К-50» (сечение — 50 мм2 , длина — 6 м) - 2 шт.;
7. «К-16» (сечение — 16 мм2 , длина — 2 м) - 2 шт.;
8. «К-5» (сечение — 5 мм2 , длина — 2 м) - 2 шт.;
9. «ЛАТР-НТ» (длина — 4 м) - 1 шт.;
10. Кабель питания ЛАТР-ИТ5000 (длина — 2 м) - 1 шт.;
11. Руководство по эксплуатации - 1 шт.;
12. Упаковка - 3 шт.
