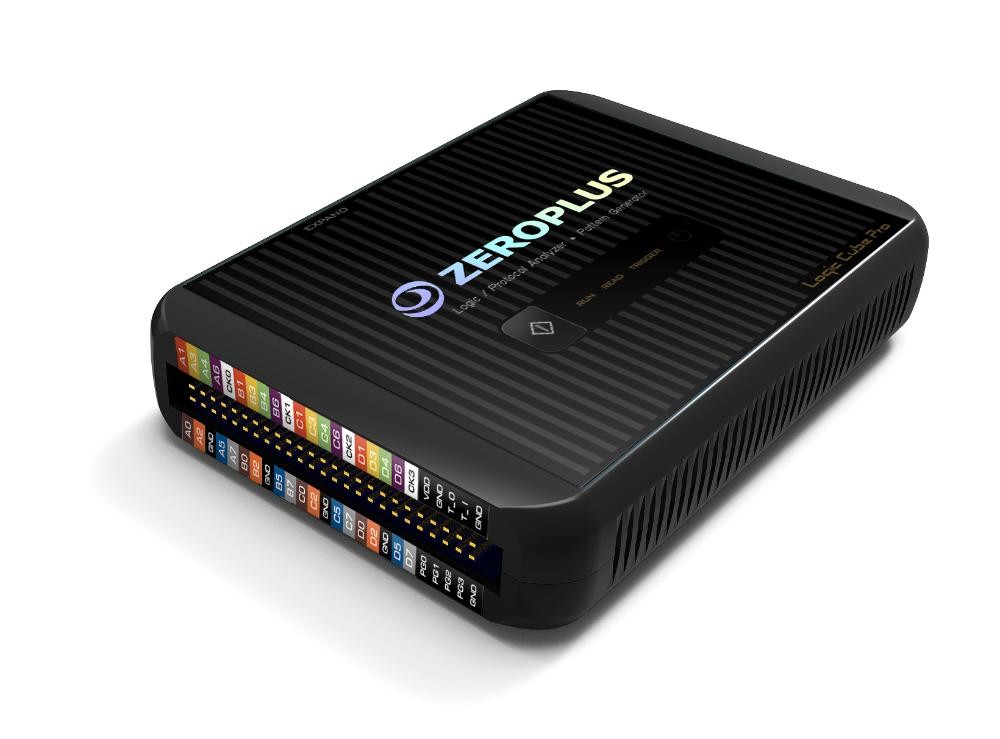

Особенности Анализатора логического LAP-C Pro(32128M):
- Количество каналов - 32
- Максимальная частота дискретизации: до 2 ГГц (по времени/ Timing), до 250 МГц (по состоянию/State)
- Внутренняя память: 4 ГБ
- Измерение, декодирование и анализ сигналов (General Free Protocols): 1-WIRE, CAN 2.0B, IRDA, 3-WIRE, JTAG 2.0, PS/2, I2C (EEPROM 24LCS61/24LCS62), SSI Interface, MANCHESTER, MILLER, SPI Compatible (Atmel Memory), I2C, UART (RS-232C/422/485), SPI, 7-SEGMENT LED, USB 1.1, LCD1602, DIGITAL LOGIC, ARITHMETICAL LOGIC, MICROWIRE, I2C (EEPROM 24L), UP DOWN COUNTER, MICROWIRE (EEPROM 93C), MCU-51 DECODE (более 120 протоколов), смешанных сигналов с тактовой частотой до 250 МГц
- Память на канал: 128 МБ - LAP-C Pro, захват глитчей от 5 нс
- Расширенная синхронизация, анализ: по шине, логический, статистический, опция синхронизации по длительности импульсов
- Встроенный генератор паттерна: I2C, SPI, UART(RS-232C/422/485), CAN (Опция для LAP-C Pro (16064М))
- Коэффициент сжатия до 255:1
- Передача данных на управляющий ПК по USB 3.0
- Не требует внешнего питания (питание от USB)
| Характеристики |
Значения |
| Количество каналов |
32 |
| Частота дискретизации |
2 ГГц |
| Память |
128 МБ/канал |
| Интерфейс |
USB 3.0 |
| Габаритные размеры |
125 × 92 × 25 мм |
| Масса |
0,200 кг |
1. Логический анализатор LAP-C Pro(32128M) - 1 шт.;
2. Кабель USB - 1 шт.;
3. 10-контактный измерительный шлейф 25 см - 4 шт.;
4. 10-контактный измерительный шлейф 10 см - 4 шт.;
5. 1-контактный измерительный шлейф 25 см серый - 4 шт.;
6. 1-контактный измерительный шлейф 25 см черный - 1 шт.;
7. Микрозажим (наконечник) - 40 шт.;
8. Прогр. обеспечение на USB flash drive - 1 шт.;
9. Сумка для транспортировки - 1 шт.;
10. Инструкция по установке - 1 шт.
