- Производитель Актаком
- Производство: Россия

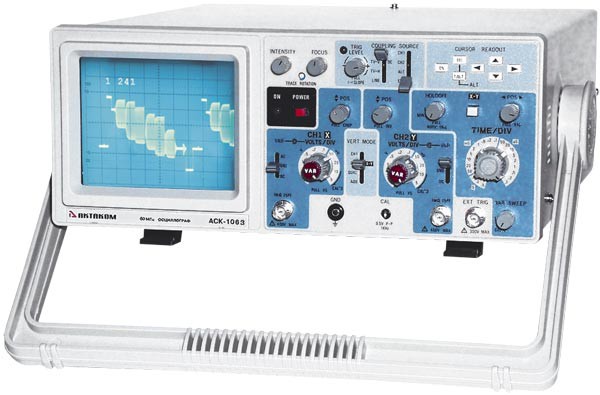

Осциллограф АСК-1053
Возможности и преимущества.
Осциллограф АСК-1053 предназначен для работы в лабораторных и цеховых условиях и может использоваться для исследовательских, поверочных и ремонтных работ, а также данная модель аналогового осциллографа имеет возможность выделение сигналов яркости, цветности, ВЧ насадки, любой из 625 строк полного ТВ сигнала, задержка развертки.
Измерение параметров цифрового сигнала осциллографом ACK-1053
Для исследования телевизионных сигналов обязательным условием является устойчивая синхронизация. Данный прибор может синхронизироваться по строчным и кадровым синхроимпульсам видеосигнала. Запуск устройства выбора телевизионной строки осуществляется от исследуемого телевизионного сигнала при подаче его на вход канала "Канала Б" с уровнем синхроимпульса не менее 25 % от полного размаха сигнала при размере его изображения на экране по вертикали от 2 до 8 дел.
Встроенные в тракт вертикального отклонения фильтры обеспечивают возможность выделения из полного цветного телевизионного сигнала следующих его спектральных составляющих:
- сигналов яркости при включении фильтра нижних частот с полосой 0...2 МГц;
- сигналов цветности при включении полосового фильтра с полосой 3...5 МГц;
- высокочастотной насадки 4,43 МГц при включении резонансного фильтра с частотой 4,43 МГц ± 0,05 МГц;
- высокочастотной насадки 1,2 МГц при включении резонансного фильтра с частотой 1,2 МГц ± 0,02 МГц;
- постоянное смещение при включении фильтров — не более ±1,5 малых деления сетки на экране электронно-лучевой трубки (далее просто сетки).
Коэффициент передачи фильтров:
- нижних частот с полосой 0...2 МГц — 1±0,03;
- полосового фильтра с полосой 3...5 МГц — 1±0,03;
- резонансного фильтра с частотой 4,43 МГц — не менее 3;
- резонансного фильтра с частотой 1,2 МГц — не менее 3.
Неравномерность частотной характеристики фильтра цветности в диапазоне частот 3,5…5,1 МГц не превышает ±3 % по отношению к уровню на частоте 4,3 МГц.
На входе тракта вертикального отклонения канала Б обеспечивается возможность включения схемы фиксации (привязки) телевизионного сигнала по уровню гасящих импульсов. При этом изображение видеосигнала помещается в центре экрана с точностью ±1,5 малых деления сетки по уровню черного. Запуск схемы фиксации осуществляется телевизионным сигналом положительной полярности (синхроимпульсами вниз) размахом напряжения от 0,5 до 2,5 В.
Примечание: В вытянутом положении переключателя "ИНВЕРТ." канала "Б" схема фиксации черного не работает.
