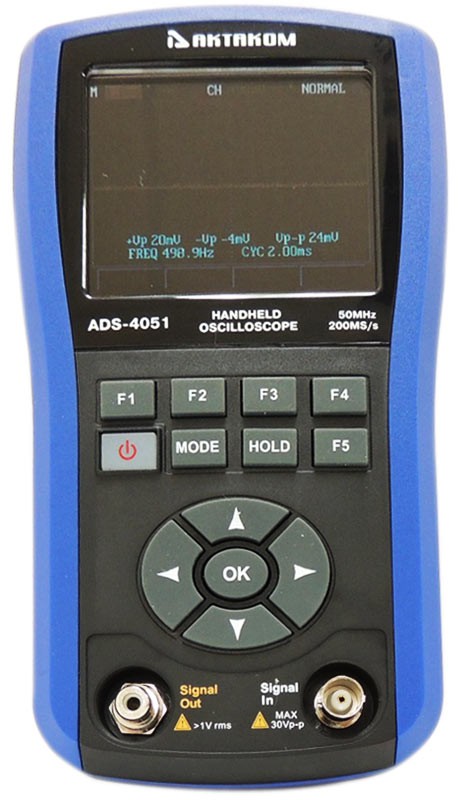

- Бренд: Актаком
Страна бренда: Россия
- 2 прибора в 1 корпусе: осциллограф, генератор сигналов
- Автоматические (5 типов) и курсорные измерения (∆V, ∆t)
- Автоматическая калибровка "нуля"
- Автоматическая установка временной базы и амплитуды
- Интерполятор Sin x/x
- Внутренняя память: 40 осциллограмм (запись/воспроизведение)
- Встроенные часы и календарь
- Автоматическое отключение прибора (10 мин)
- Использование прямоугольного сигнала с периодом 200 мкс/400 мкс в качестве калибровочного для осциллографа
| Характеристики осциллографа |
| Вертикальная система |
Количество каналов |
1 |
| Полоса частот |
DC ~ 50 МГц (X10 пробник); DC ~ 6 МГц (X1 пробник)
|
| Макс. частота дискретизации |
200 Мвыб/сек |
| Связь по входу |
закрытый, открытый |
| Коэффициент отклонения |
10 мВ/дел … 50 В/дел с шагом 1-2-5 |
| Погрешность установки |
±(5%+0,1дел) |
| Входное сопротивление |
1 МОм ± 2% || 48 пФ ± 3 пФ |
| АЦП |
8 бит |
| Время нарастания |
≤7,5 нс |
| Горизонтальная система |
Коэффициент развертки |
5 нс/дел to 2,5 с/дел с шагом 1-2,5-5 |
| Погрешность временной базы |
±(0,01%+0,1дел) |
| Синхронизация |
Режим запуска |
однократный, нормальный |
| Тип запуска |
по фронту (нарастающий/спадающий) |
| Уровень запуска |
± 3,8 дел (0,04 дел. на шаг) |
| Автоматические измерения |
Амплитудные измерения |
Vпик-пик, +Vпик, -Vпик |
| Частотно-временная область |
Частота (f), период (T) |
| Точность автоизмерений |
±(5%+0,1дел) |
| Характеристики генератора |
| Диапазон частот |
10 Гц…156 кГц |
| Наилучшее разрешение |
1 Гц |
| Формы сигнала |
синусоидальный, прямоугольный, треугольный, пилообразный |
| Выходная амплитуда |
< 1 Вскз |
| Общие характеристики |
| Дисплей |
Цветной ЖКИ (320 х 240), диагональ 3,5" (8,9 см) с LED подсветкой |
| Питание |
Li-ion батарея 1600 мА●ч (время работы до 3-х часов) |
| зарядное устройство 110-250 В, 50 Гц |
| Рабочая температура |
0…40 °С |
| Габаритные размеры |
190 х 105 х 44 мм |
| Вес |
490 г |
