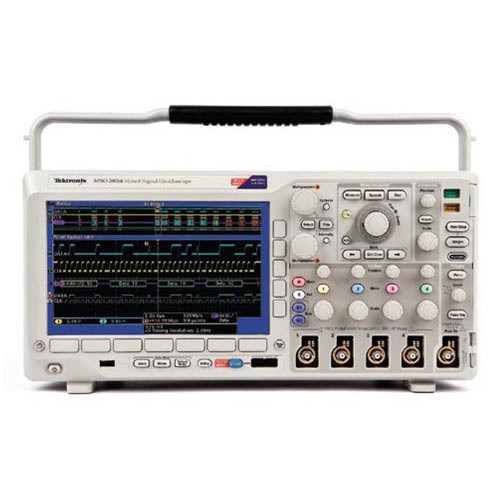

Осциллограф DPO3054

Описание в PDF

Бренд: Tektronix
Страна бренда: США
Гарантия 3 года

Возможности и преимущества

Основные технические характеристики

Полоса пропускания 500 МГц
4 аналоговых канала
Частота дискретизации 2,5 Гвыб./с по всем каналам
Длина записи 5 млн. точек по всем каналам
Максимальная скорость захвата сигнала >50 000 осциллограмм в секунду
Расширенный набор функций запуска
Гарантия 3 года

Простота в обращении

Панель управления Wave Inspector® облегчает навигацию и автоматизирует поиск данных
29 автоматических измерений, включая быстрое преобразование Фурье, упрощают анализ сигналов
Интерфейс пробников TekVPI® поддерживает активные, дифференциальные и токовые пробники с автоматическим выбором диапазона и единицизмерения
Широкоэкранный цветной дисплей WVGA с диагональю 9 дюймов (229 мм)
Небольшие размеры и вес – всего 147 мм в глубину при массе 4 кг

Технические характеристики

Параметр	MSO3012 DPO3012	MSO3014 DPO3014	MSO3032 DPO3032	MSO3034 DPO3034	MSO3054 DPO3054	DPO3052
Число входных каналов	2	4	2	4	4	2
Аналоговая полоса пропускания (- 3 дБ)	100 МГц	100 МГц	300 МГц	300 МГц	500 МГц	500 MHz
Расчетное время нарастания 5 мВ/дел. (типовое)	3,5 нс	3,5 нс	1,7 нс	1,7 нс	700 пс	700 пс
Аппаратное ограничение полосы пропускания	20 МГц		20 МГц, 150 МГц
Режим входа	Связь по постоянному току, связь по переменному току, земля
Входное сопротивление	1 МОм ±1%, 75 Ом ±1%, 50 Ом ±1%
Диапазон входной чувствительности, 1 МОм	от 1 мВ/дел. до 10 В/дел.
Диапазон входной чувствительности, 75 Ом, 50 Ом	от 1 мВ/дел. до 1 В/дел.
Вертикальное разрешение	8 бит (11 бит в режиме высокого разрешения)
Макс. входное напряжение, 1 МОм	300 В (ср.кв.) с пиковыми значениями ≤ ±450 В
Макс. входное напряжение, 75 Ом, 50 Ом	5 В (ср.кв.) с пиковыми значениями ≤ ±20 В
Погрешность усиления постоянного напряжения	±2,5% для 1 мВ/дел.; ±2,0% для 2 мВ/дел.; ±1,5% для 5 мВ/дел и выше
Диапазон смещения	1 Мом			50 Ом, 75 Ом
от 1 мВ/дел до 99,5 мВ/дел	±1 В			±1 В
от 100 мВ/дел до 995 мВ/дел	±10 В			±5 В
1 В/дел	±100 В			±5 В
от 1,01 В/дел до 10 В/дел	±100 В			не определено
Развязка между каналами (любые два канала с одинаковой чувствительностью)	≥100:1 на частоте ≤100 МГц и ≥30:1 на частоте от 100 МГц вплоть до верхней границы полосы
Система горизонтального отклонения аналоговых каналов
Максимальная частота дискретизации (все каналы)	2,5 Гвыб./с
Максимальная длина записи (все каналы)	5 млн. точек
Максимальная продолжительность захвата с максимальной частотой дискретизации (все каналы)	2 мс
Диапазон скорости развертки	от 1 нс/дел до 1000 с/дел
Диапазон задержки развертки	от –10 делений до 5000 с
Диапазон компенсации сдвига фаз между каналами	±100 нс
Погрешность развертки	±10x10^-6 в любом интервале ≥1 мс

Габариты и масса

Размеры, мм:	203,2x416,6x147,3
Масса кг
Только прибор	4,17
С упаковкой	8,62

1. Осциллограф DPO3054 - 1 шт;
2. Пробник P6139A 500 МГц 10x пассивный пробник - 4 шт;
3. Передняя крышка(200-5052-xx) - 1 шт;
4. Руководство пользователя на русском языке - 1 шт;
5. Компакт-диск с документацией (063-4104-xx), ПО OpenChoice® Desktop, ПО NI LabVIEW SignalExpress™Tektronix Edition LE - 1 шт;
6. Сертификат калибровки NIM/NIST - 1 шт;
7. Кабель питания с европейской вилкой - 1 шт;
8. Сумка с принадлежностями (016-2008-xx) - 1 шт.
