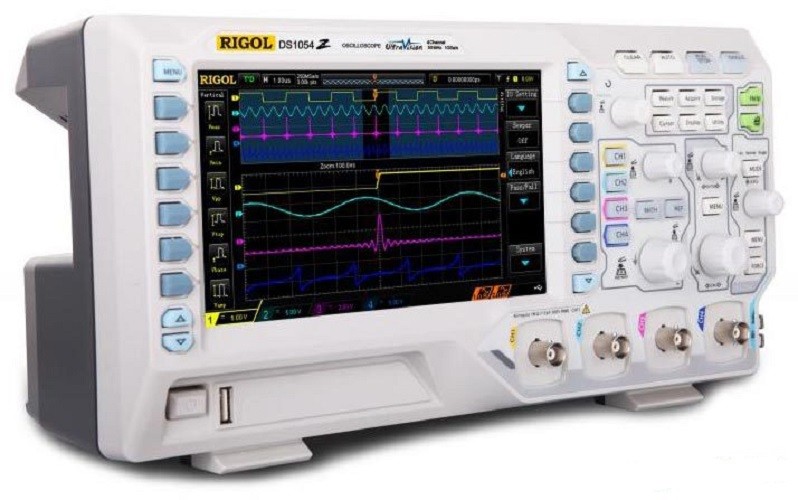

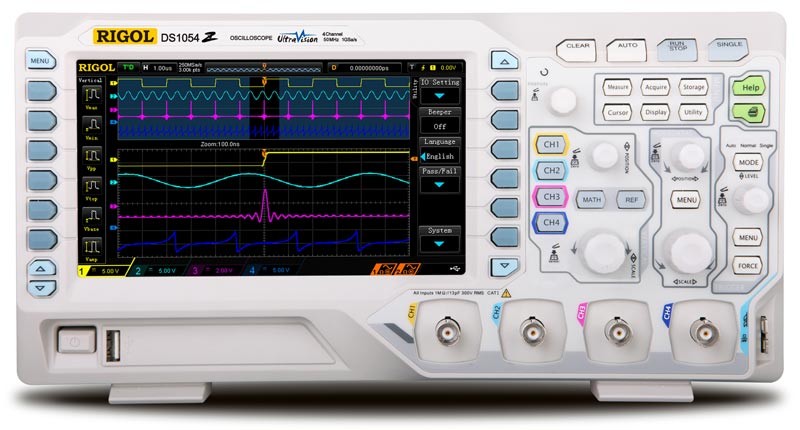

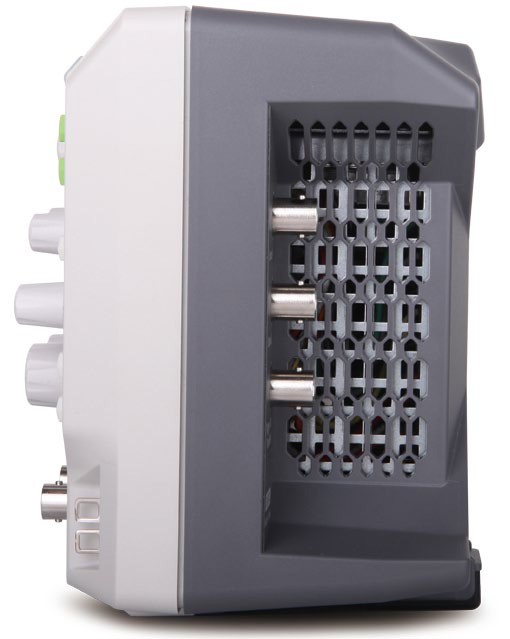

DS1054Z Осциллограф

Параметр

Значение

Полоса пропускания

50 MГц

Режим дискретизации

Реальное время

Количество каналов

4

Регистрация

Режим

Обычный
Пиковый детектор 4 нс
Усреднение (2, 4, 8, 16, 32, 64, 128, 256, 512, 1024 выборок)

Макс. дискретизация (реальное время)

1 Гвыб/сек (500 Мвыб/сек - 2 канала, 250 Мвыб/сек - 4 канала)

Вход

Связь по входу

открытый, закрытый, земля

Входной импеданс

1 MΩ±1% || 15 пФ ±3 пФ

Учет ослабления пробников

0,01х-1000х с шагом 1-2-5

Максимальное входное напряжение

300 Вскз CAT I, 100 Вскз CAT II
Переходное перенапряжение 1000 Вп-п

Ограничение полосы пропускания

20 МГц, полный диапазон

Параметры
горизонтальной системы

Скорость захвата осциллограмм

30000 осц./сек

Интерполяция

(sin x)/x

Глубина записи

Один канал: Авто, 12 К, 120 К, 1.2 М, 12 М и 24 М (опция)
Два канала: Авто, 6 К, 60 К, 600 К, 6 М и 12 М (опция)
Четыре канала: Авто, 3 К, 30 К, 300 К, 3 М и 6 М (опция)

Коэффициент развертки

5 нс/дел ~ 50 с/дел, с шагом 1~2~5

Погрешность временной базы

≤±25 ppm

Максимальная задержка

Пред-запуск: ≥ 1 ширины экрана
Пост-запуск: 1 с....100000 с

Режимы

Y-T, X-Y, самописец, задержка

Параметры вертикальной системы

Вертикальное разрешение

8 бит

Вертикальное отклонение

1 мВ/дел ~ 10 В/дел

Диапазон смещения

±2 В (1 мВ/дел ~ 499 мВ/дел),
±100 В (500 мВ/дел ~ 10 В/дел )

Полоса пропускания для аналогового периодического сигнала

DC ~ 50 МГц

Полоса пропускания для однократного сигнала

DC ~ 50 МГц

Низкочастотный предел

≤5 Гц ( на входе BNC)

Время нарастания

≤7 нс (типичное)

Погрешность коэф.усиления

<10 мВ: ±4% от полной шкалы
≥10 мВ: ±3% от полной шкалы

Погрешность смещения

±0,1 дел ±2 мВ ±1%смещения

Изоляция между каналами

≥40 дБ

Измерения

Курсорные

ручные (ΔV, ΔT, 1/ΔT), слежение, авто

Автоматические

Peak Value, Top Value, Bottom Value, Amplitude, Average, Mean Square Root, Overshoot, Preshoot, Area, Period Area, Frequency, Period, Rise Time, Fall Time, Positive Pulse Width, Negative Pulse Width, Positive Duty Cycle, Negative Duty Cycle, Delay A→B↑ , Delay A→B↓ , Phase A→B↑ , Phase A→B↓

Отображение

5 измерений одновременно

Статистика

Среднее, максимальное, минимальное, девиация, количество измерений

Частотомер

встроенный, 6 разрядов

Математические операции

A+B, A-B, A×B, A/B, FFT, &&, ||, ^, !, intg, diff, sqrt, lg, ln, exp, abs

FFT окна

прямоугольник, Hanning, Blackman, Hamming, Flat Top, треугольник

Шкала для FFT окна

dB/dBm, Vrms

Количество шин для декодирования

2

Декодирование

Parallel (стандартно), RS-232/UART (опция), I²C (опция), SPI (опция)

Параметр

Значение

Диапазон уровня запуска

Внутренний

±5 делений от центра экрана

Режим запуска

Авто, обычный, одиночный

Фильтрация

Срез ФВЧ (75 кГц), ФНЧ (75 кГц)

Блокировка уровня запуска

16 нс ~ 10 с

Чувствительность триггера

1 дел (< 5 мВ); 0,3 дел (>5 мВ)

Запуск по фронту

нарастающий, спадающий, нарастающий&спадающий

Запуск по длительности импульса

условие запуска

положительная полярность импульса: >, <, =
отрицательная полярность импульса: >, <, =

диапазон установок

8 нс ~ 10 с

Запуск по ранту
(опция AT-DS1000)

условие запуска

положительная или отрицательная полярность: >, <, внутри диапазона <>

диапазон установок

8 нс ~ 4 с

Запуск по окну
(опция AT-DS1000)

Фронт

нарастающий, спадающий, нарастающий&спадающий

Позиция запуска

Вход, выход, время

Ширина окна (время)

8 нс ~ 4 с

Запуск по N фронту
(опция AT-DS1000)

Тип фронта

нарастающий, спадающий

Время

16 нс ~ 10 с

Номер фронта

1 ~ 65535

Скорость нарастания (Slope)

Скорость сигнала

положительная или отрицательная полярность: >, <, внутри диапазона <>

Условие запуска

8 нс ~ 10 с

Запуск по видеосигналу

Cистема

NTSC, PAL и SECAM

Cтандарт

480P, 576P HDTV

Запуск по шаблону

Установка шаблона

H, L, X, нарастающий фронт, спадающий фронт

Запуск по задержке
(опция AT-DS1000)

Фронт

нарастающий, спадающий

Условие задержки

>, <, внутри интервала<>, вне интервала ><

Длительность задержки

8 нс ~ 10 с

Запуск по истечении времени (TimeOut)
(опция AT-DS1000)

Фронт

нарастающий, спадающий, нарастающий&спадающий

Установка времени

16 нс ~ 10 с

Запуск по длительности события

Установка

H, L, X

Условие запуска

>, <, внутри интервала<>

Длительность

8 нс ~ 10 с

Запуск Установка/Удержание (Setup/Hold)

Фронт

нарастающий, спадающий

Установка

H, L

Время установки

8 нс ~ 1 с

Время удержания

8 нс ~ 1 с

RS-232/UART запуск
(опция AT-DS1000)

Полярность

положительная, инвентированая

Условие запуска

Start, Error, Check Error, Data

Скорость

2400bps, 4800bps, 9600bps, 19200bps, 38400bps, 57600bps, 115200bps, User

Разрядность

5 bit, 6 bit, 7 bit, 8 bit

I2C запуск
(опция AT-DS1000)

Условие запуска

Start, Restart, Stop, Missing Ack, Address, Data, A&D

Разрядность адреса

7 бит, 8 бит, 10 бит

Диапазон

от 0x0 до 0x7F, от 0x0 до 0xFF, от 0x0 до 0x3FF

Длина

1 ~ 5 байт

SPI запуск
(опция AT-DS1000)

Условие

TimeOut

Значение удержания

16 нс ~ 10 нс

Разрядность

4 бит ~ 32 бит

Установка

H, L, X

Параметр

Значение

Тип дисплея

диагональ 7” , ЖК, TFT матрица

Разрешение дисплея

800 (по горизонтали) × 480 (по вертикали) точек

Количество цветов

160 000 цветов

Послесвечение

мин, 50 мс, 100 мс, 200 мс, 500 мс, 1 с, 2 с, 5 с, 10 с, 20 с, бесконечно

Тип отображения

векторный, точками

Параметр

Значение

Выходное напряжение (типичное)

амплитуда 3 Вп-п

Частота (типичное)

Меандр 1 кГц

Параметр

Значение

Стандартный

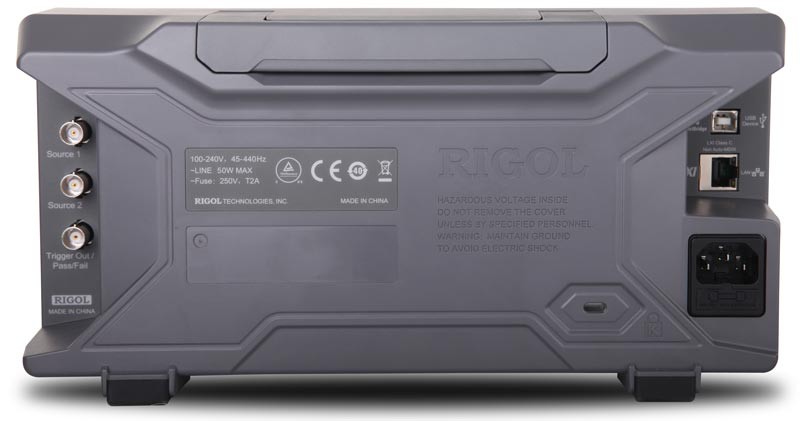

USB Host, USB-device, LAN, выход AUX (TrigOut/PassFail)

Параметр

Значение

Напряжение

100 ~ 240 Вэфф. AC, 45 ~ 440 Гц

Потребляемая мощность

<50 Вт

предохранитель

2 A, T тип, 250 В

Параметр

Значение

Габаритные размеры

323,1 мм × 160,8 мм × 122,4 мм (Ш*В*Г)

Вес

Около 3,2 кг±0,2 кг (3,8 кг±0,5 кг с упаковкой)
