DS1202Z-E Осциллограф цифровой, 2 канала x 200МГц

Код: 010109

Описание в PDF

Бренд: Rigol
Страна бренда: Китай
Госреестр 82665-21
Межповерочный интервал 12 месяцев
Гарантия 3 года

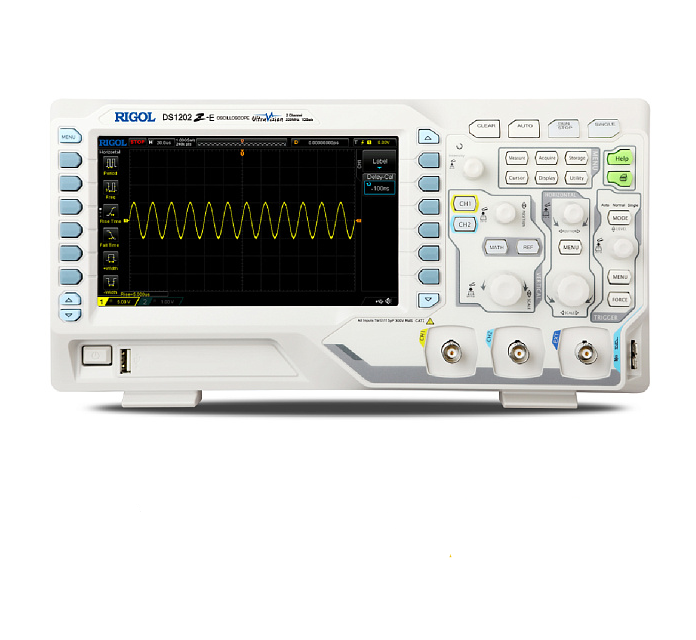

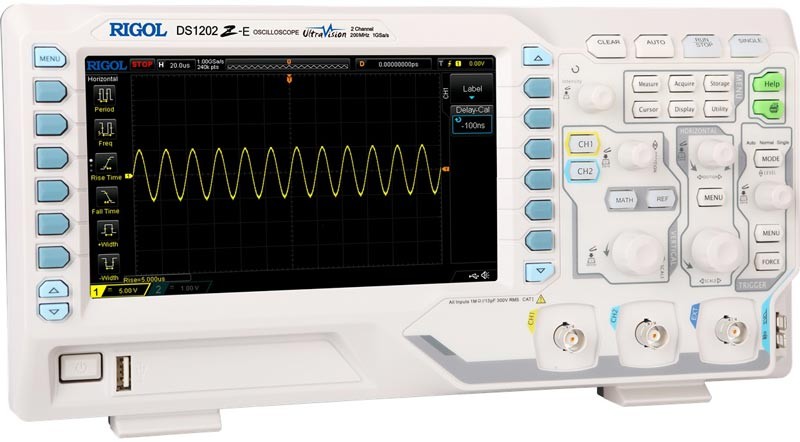

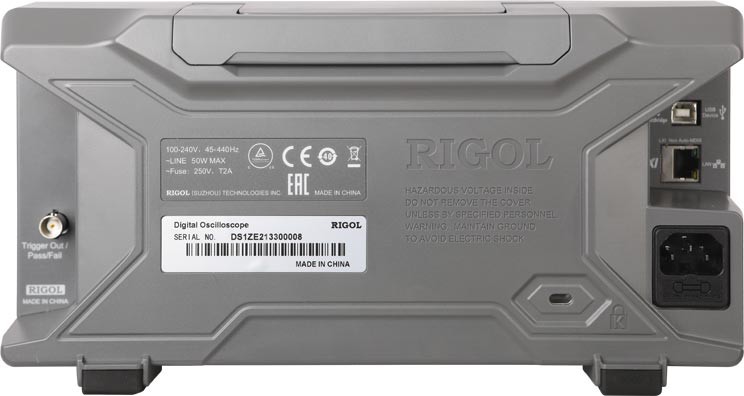

Описание осциллографа DS1202Z-E

DS1202Z-E – двухканальный лабораторный цифровой осциллограф с полосой пропускания 200 МГц и 2 аналоговыми каналами, высокой скоростью выработки и 7-дюймовым цветным жидкокристаллическим дисплеем с разрешением 800х480 точек. Цифровой осциллограф DS1102Z-E разработан на основе технологичной платформы UltraVision и обладает превосходными техническими возможностями, поэтому прекрасно подойдет для эксплуатации на производствах, в научно-исследовательских лабораториях, в мастерских электронщиков, при диагностике работы различных электронных систем и пр. Также рекомендован для обучения начинающих специалистов.

Особенности и преимущества

высокая скорость захвата осциллограмм: до 30 000 за 1 сек. Обеспечивает гарантированный захват сложноуловимых, иллюзорных, аномальных сигналов с их одновременным декодированием на шинах I2C, SPI, RS232.
наличие функции записи с последующим воспроизведением до 60 000 кадров в режиме реального времени. Глубина памяти – 24 Мб.
2 аналоговых канала. Позволяют одновременно выполнять анализ двух разных сигналов. Пользователь при необходимости легко сможет переходить с одного канала на другой.
высокая частота дискретизации. При выполнении измерений в режиме реального времени она составляет 1 Гвиб/с.
наличие разных функций запуска. Большой выбор интерфейсов: USB Host & Device, AUX, LAN (LXI).
сверхдлинная глубина записи (24М). Позволяет рассмотреть и общую картину измерений, и детали осциллограмм, не пропускать малейшие изменения.
внешний вход синхронизации. Позволяет измерять постоянную составляющую сигнала, измерять постоянное напряжение, точно отображать относительно нулевой линии несимметричные сигналы.
внедрение инновационной технологии UltraVision. Благодаря ей прибор получил максимально удобную навигацию по захваченному сигналу, ультраширокий динамический диапазон, повышенную глубину записи и ряд других полезных параметров.

Параметр		Значение
Полоса пропускания		200 MГц
Режим дискретизации		Реальное время
Количество каналов		2 аналоговых + вход внешнего запуска
Минимальная детектируемая длительность импульса		цифровые каналы (опция): 10 нс
Регистрация	Режим	Обычный
		Пиковый детектор 4 нс
		Усреднение (2, 4, 8, 16, 32, 64, 128, 256, 512, 1024 выборок)
		Высокое разрешение 12 бит
	Максимальная дискретизация (реальное время)	1 Гвыб/сек (500 Мвыб/сек - 2 канала)
Вход	Связь по входу	открытый, закрытый, земля
	Входной импеданс	1 MОм±1% \|\| 15 пФ ±3 пФ
	Учет ослабления пробников	0,01х-1000х с шагом 1-2-5
	Максимальное входное напряжение	300 Вскз CAT I, 100 Вскз CAT II Переходное перенапряжение 1000 Вп-п
	Ограничение полосы пропускания	20 МГц, полный диапазон
Параметры горизонтальной системы	Скорость захвата осциллограмм	30000 осц./сек
	Интерполяция	(sin x)/x
	Глубина записи	24 М точек
	Коэффициент развертки	2 нс/дел ~ 50 с/дел, с шагом 1~2~5
	Погрешность временной базы	≤±25 ppm
	Максимальная задержка	Пред-запуск: ≥ 1/2 (Глубина записи / Частота дискретизации) Пост-запуск: 1 с....500 с
	Режимы	Y-T, X-Y, самописец, задержка
Параметры вертикальной системы	Вертикальное разрешение	8 бит
	Вертикальное отклонение	1 мВ/дел ~ 10 В/дел
	Диапазон смещения	±2 В (1 мВ/дел ~ 499 мВ/дел), ±100 В (500 мВ/дел ~ 10 В/дел)
	Полоса пропускания для аналогового периодического сигнала	DC ~ 200 МГц
	Полоса пропускания для однократного сигнала	DC ~ 200 МГц
	Ограничение полосы пропускания	20 МГц
	Низкочастотный предел	≤5 Гц ( на входе BNC)
	Время нарастания	≤1,75 нс (типичное)
	Погрешность коэффициент усиления	<10 мВ: ±4% от полной шкалы ≥10 мВ: ±3% от полной шкалы
	Погрешность смещения	±0,1 дел ±2 мВ ±1% смещения
	Изоляция между каналами	≥40 дБ
Измерения	Курсорные	ручные (ΔV, ΔT, 1/ΔT), слежение, авто
	Автоматические	Period, Frequency, Rise Time, Fall Time, Positive Pulse Width, Negative Pulse Width, Positive Duty Cycle, Negative Duty Cycle, tVmax, tVmin, Positive Rate, Negative Rate, Delay 1→2↑, Delay 1→2↓, Phase 1→2↑, Phase 1→2↓, Maximum, Minimum, Peak-Peak, Value, Top Value, Bottom Value, Amplitude, Upper Value, Middle Value, Lower Value, Average, Vrms, Overshoot, Pre-shoot, Area, Period Area, Period Vrms, Variance
	Отображение	5 измерений одновременно
	Статистика	Среднее, максимальное, минимальное, девиация, количество измерений
	Частотомер	встроенный, 6 разрядов
	Математические операции	A+B, A-B, A×B, A/B, FFT, &&, \|\|, ^, !, intg, diff, sqrt, lg, ln, exp, abs, фильтр
	FFT окна	прямоугольник, Hanning, Blackman, Hamming, Flat Top, треугольник
	Отображение в режиме БПФ	полное окно, половина окна
	Масштаб для FFT окна	dB/dBm, Vrms
	Фильтр	ФНЧ, ФВЧ, полосовой, режекторный
	Количество шин для декодирования	2
	Декодирование	Parallel, RS-232/UART , I²C, SPI
СИСТЕМА ЗАПУСКА
Диапазон уровня запуска	Внутренний	±5 делений от центра экрана
	Внешний	±4 В
Режим запуска		Авто, обычный, одиночный
Фильтрация		Срез ФВЧ (75 кГц), ФНЧ (75 кГц)
Блокировка уровня запуска		16 нс ~ 10 с
Чувствительность триггера		1 дел (< 5 мВ); 0,3 дел (>5 мВ)
Запуск по фронту		нарастающий, спадающий, нарастающий & спадающий
Запуск по длительности импульса	условие запуска	положительная полярность импульса: >, <, = отрицательная полярность импульса: >, <, =
Запуск по длительности импульса	диапазон установок	8 нс ~ 10 с
Запуск по ранту	условие запуска	положительная или отрицательная полярность: >, <, внутри диапазона <>
Запуск по ранту	диапазон установок	8 нс ~ 10 с
Запуск по окну	Фронт	нарастающий, спадающий, нарастающий&спадающий
	Позиция запуска	Вход, выход, время
	Ширина окна (время)	8 нс ~ 10 с
Запуск по N фронту	Тип фронта	нарастающий, спадающий
	Время	16 нс ~ 10 с
	Номер фронта	1 ~ 65535
Скорость нарастания	Скорость сигнала	положительная или отрицательная полярность: >, <, <>
Скорость нарастания	Условие запуска	8 нс ~ 10 с
Запуск по видеосигналу	Cистема	NTSC, PAL и SECAM
Запуск по видеосигналу	Cтандарт	480P, 576P HDTV
Запуск по шаблону	Установка шаблона	H, L, X, нарастающий фронт, спадающий фронт
Запуск по задержке	Фронт	нарастающий, спадающий
	Условие задержки	>, <, <>, ><
	Длительность задержки	8 нс ~ 10 с
Запуск по истечении времени	Фронт	нарастающий, спадающий, нарастающий&спадающий
Запуск по истечении времени	Установка времени	16 нс ~ 10 с
Запуск по длительности события	Установка	H, L, X
	Условие запуска	>, <, <>
	Длительность	8 нс ~ 10 с
Запуск Установка/Удержание (Setup/Hold)	Фронт	нарастающий, спадающий
	Установка	H, L
	Время установки	8 нс ~ 1 с
	Время удержания	8 нс ~ 1 с
RS-232/UART запуск	Полярность	положительная, инвентированая
	Условие запуска	Start, Error, Check Error, Data
	Скорость	2400bps, 4800bps, 9600bps, 19200bps, 38400bps, 57600bps, 115200bps, 230400bps, 460800bps, 921600bps, 1 Мbps, пользовательская
	Разрядность	5 бит, 6 бит, 7 бит, 8 бит
I²C запуск	Условие запуска	Start, Restart, Stop, Missing Ack, Address, Data, A&D
	Разрядность адреса	7 бит, 8 бит, 10 бит
	Диапазон	от 0 до 127, от 0 до 255, от 0 до 1023
	Длина	1 ~ 5 байт
SPI запуск	Условие	TimeOut, CS
	Значение удержания	16 нс ~ 10 нс
	Разрядность	4 бит ~ 32 бит
	Установка	H, L, X
Параметр		Значение
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Дисплей
Тип дисплея		диагональ 7” , ЖК, TFT матрица
Разрешение дисплея		800 (по горизонтали) × 480 (по вертикали) точек
Количество цветов		16 000 000 цветов (24 бит)
Послесвечение		мин, 50 мс, 100 мс, 200 мс, 500 мс, 1 с, 2 с, 5 с, 10 с, бесконечно
Тип отображения		векторный, точками
Выход для компенсации пробника
Выходное напряжение (типичное)		амплитуда 3 Вп-п
Частота (типичное)		Меандр 1 кГц
Интерфейс
Стандартный		USB Host, USB-device, LAN, выход AUX (TrigOut / PassFail)
Питание
Напряжение		100 ~ 240 Вэфф. AC, 45 ~ 440 Гц
Потребляемая мощность		<50 Вт
Предохранитель		2 A, T тип, 250 В
Массо-габаритные параметры
Габаритные размеры (ШхВхГ)		323,1×160,8×122,4 мм
Вес		Около 3,2 кг±0,2 кг (3,8 кг±0,5 кг с упаковкой)

1. Цифровой осциллограф DS1202Z-E - 1 шт.;
2. Осциллографический щуп пассивный (350 МГц) - 2 шт.;
3. Сетевой кабель - 1 шт.;
4. USB кабель для подключения к ПК - 1 шт.;
