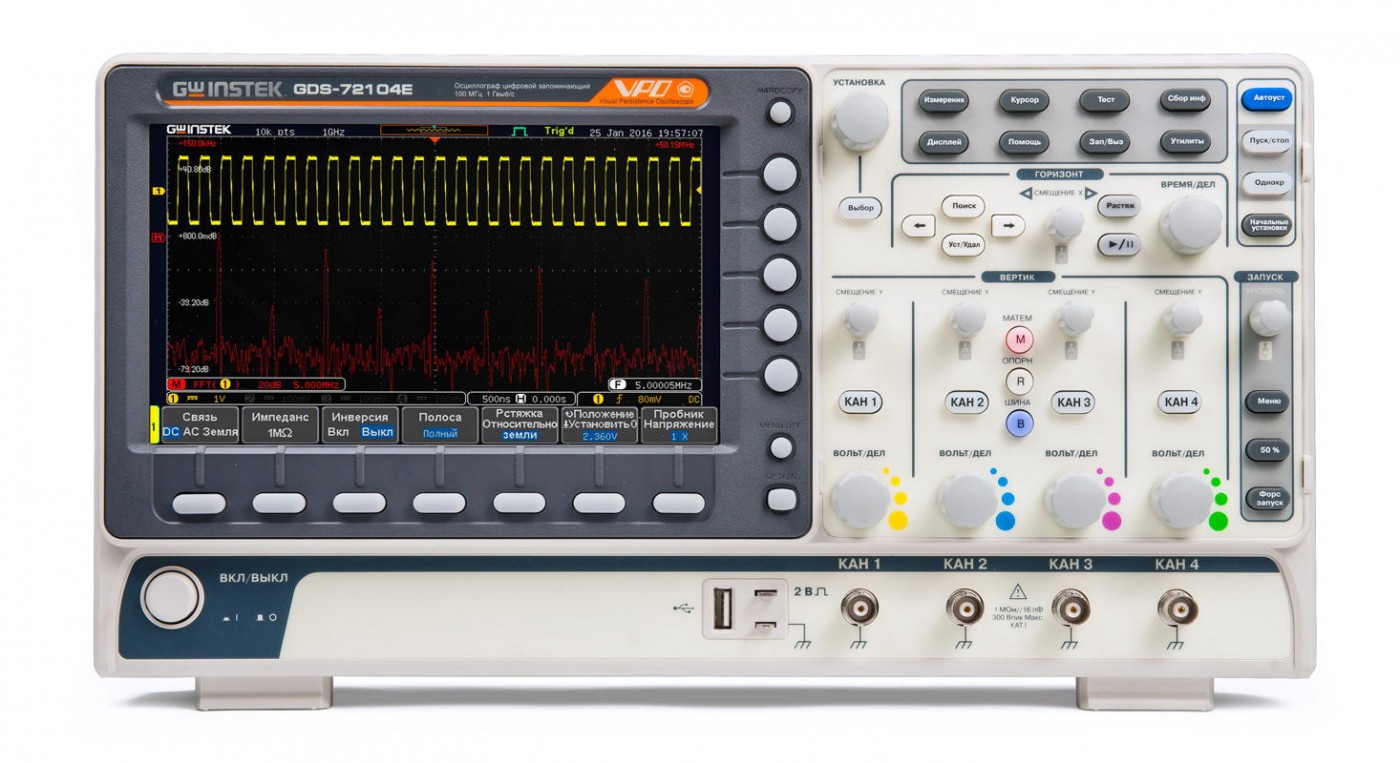

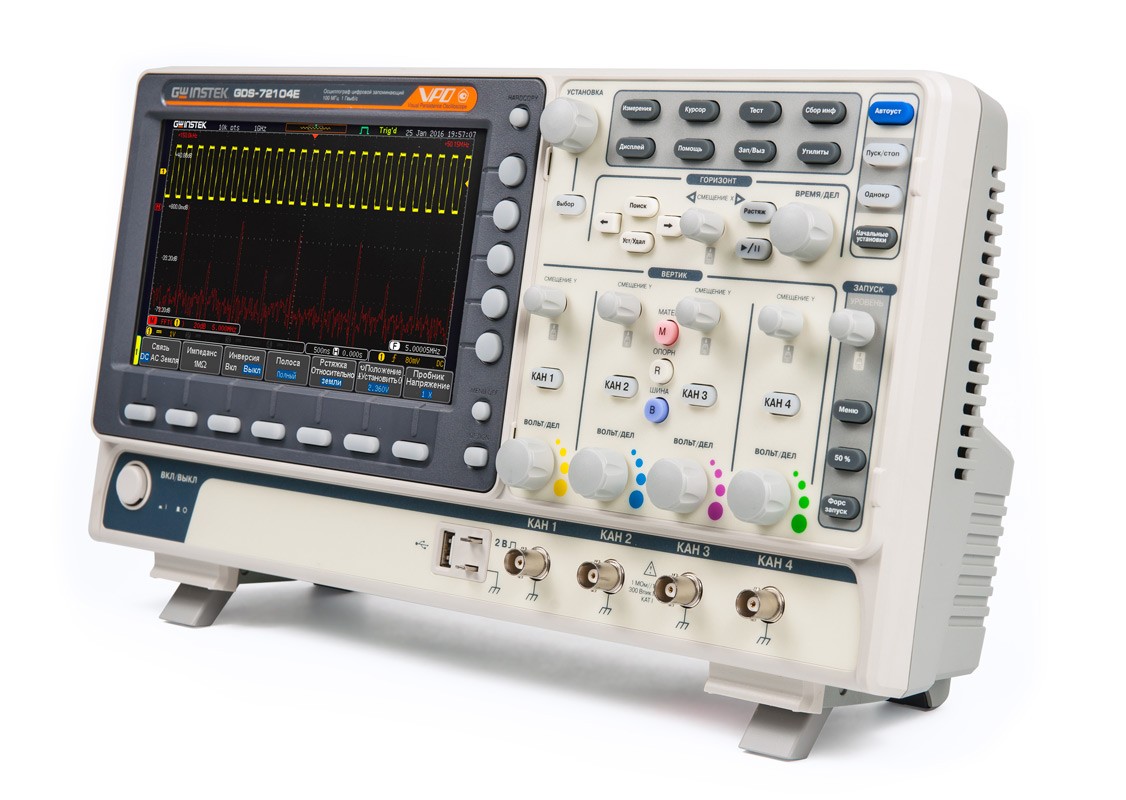

| Параметр |
Значение |
| КАНАЛ ВЕРТИКАЛЬНОГО ОТКЛОНЕНИЯ |
| Число каналов |
4 |
| Полоса пропускания (-3 дБ) |
0...70 МГц |
| Огранич. полосы пропуск. |
20 МГц |
| Коэф. отклонения (Коткл.) |
1 мВ/дел...10 В/дел |
| Погрешность установки Коткл. |
± 3 % |
| Время нарастания |
≤ 1,75 нс |
| Входной импеданс |
1 МОм ( ± 2 %) / 16 пФ |
| Макс. входное напряжение |
300 В ( DC + AС пик), Кат I |
| Математика |
+, - , х ; ÷, встроенный редактор формул , БПФ на участке 1 МБ (дБ или мВ с.к.з) |
| КАНАЛ ГОРИЗОНТАЛЬНОГО ОТКЛОНЕНИЯ |
| Коэф. развертки (Кразв. ) |
1 нс/дел...100 с/дел (шаг 1-2-5), самописец 100 мс/дел – 100 с/дел |
| Погрешность установки Кразв. |
± 0,005 % |
| Режимы работы |
Основной, задержанный (4 нс... 10 с), ZOOM окна, самописец, X-Y |
| СИНХРОНИЗАЦИЯ |
| Источники синхросигнала |
любой из каналов, внешний (только 2 кан. мод.), сеть, по лог. шине (D0 - D15) |
| Режимы запуска развертки |
Автоколебательный, ждущий, однократный, ТВ (NTSC, PAL / SECAM), пред- (10 дел.) и послезапуск (2,000,000 дел), по фронту, рант, по длительности импульса (10 нс...10 с), по событию (1...65535), попеременно (ALT); по шине; по скорости нарастания и спада |
| Связь входа синхронизации |
ФНЧ, ФВЧ, фильтр шума, связь АС, связь DC |
| Чувствительность синхр. |
1 дел |
| АНАЛОГО-ЦИФРОВОЕ ПРЕОБРАЗОВАНИЕ |
| Разрешение по вертикали |
8 бит |
| Частота дискретизации |
2 кан. модель: 1 Г Гц /канал
4 кан. модель: 2 канала – 1 ГГц/ка нал, 3 и 4 канала – 500 МГц/канал |
| Интерполяция |
SinX/x |
| Длина записи |
10 МБ |
| Режимы работы |
Выборка, пик. детектор (> 2 нс); усреднение, накопление, однократн. |
| КУРСОРНЫЕ ИЗМЕРЕНИЯ |
| Функции |
ΔU; ΔT; 1/ ΔT |
| АВТОМАТИЧЕСКИЕ ИЗМЕРЕНИЯ |
| Функции по вертикали |
Uпик-пик; Uампл; Uср.кв.; -U ; +U ; Uмакс.; Uмин.; Uсред; выбросы на вершине и в паузе |
| Функции по горизонтали |
f; T; t нарастания; t среза; +τ; -τ; коэф. заполнения (%), фаза |
| Измерение задержки |
FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF |

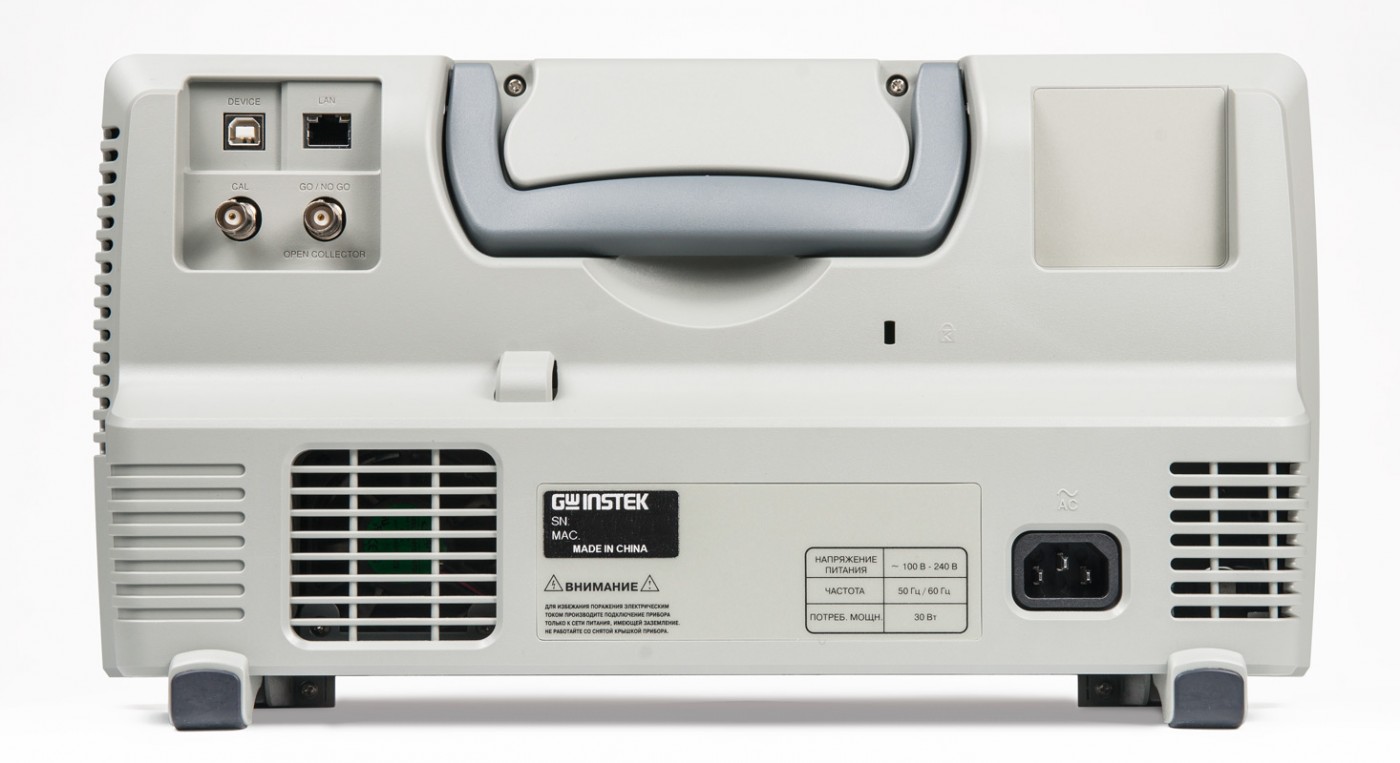

| ДОПОЛНИТЕЛЬНЫЕ ВОЗМОЖНОСТИ |
| Интерфейс |
USB, LAN |
| Автоустановка |
В/дел, с/дел, параметры синхросигнала |
| Технология VPO |
Захват и отображ ение редких сигналов и глитчей в режиме аналогового осциллографа. Скорость обновления экрана до 120.000 раз в сек. |
| Режим X-Y |
Х – кан 1, 3; Y – кан 2, 4; разность фаз < 3° до 100 кГц |
| Внутренняя память |
Запись/считывание: 24 осциллограммы; 20 профилей |
| ОБЩИЕ ДАННЫЕ |
| ЖК-дисплей |
Цветной (TFT) WVGA , диагональ 20 см, 8 х 10 дел (разреш. 800 х 480) |
| Напряжение питания |
100...240 В, 48...63 Гц (автовыбор) |
| Габариты, масс |
384 х 208 х 127 мм, 2,8 кг |
