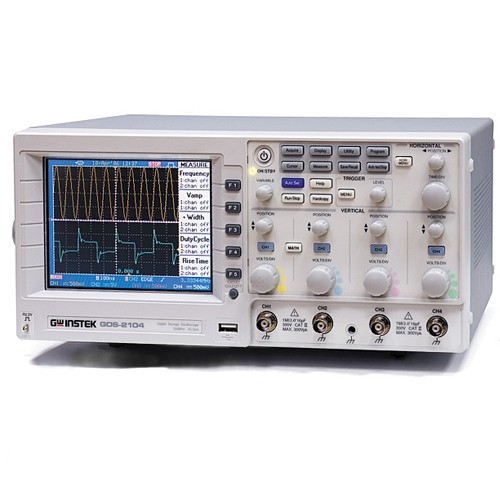

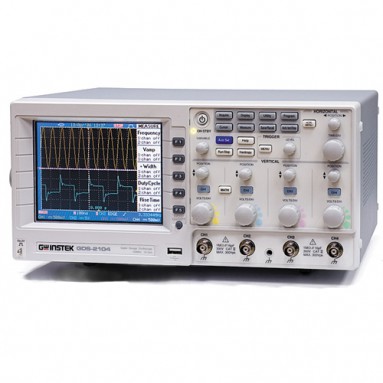

Осциллограф GDS-2104

  • Производитель GW Instek
  • Производство: Тайвань

Осциллограф цифровой запоминающий GDS-2104

  • Полоса пропускания 100 МГц
  • Количество каналов 4
  • Макс. частота дискретизации: 1 ГГц, эквив. 25 ГГц
  • Объем памяти 25 Кбайт на канал (при объединении каналов)
  • Выбор длины записи в память
  • Автоматические (27 видов) и курсорные измерения
  • Режимы растяжки, самописца и XY
  • Синхронизация по длительности импульса и ТВ
  • Режимы дискретизации: выборка, пиковый детектор (> 10 нс), усреднение (2 /…/ 256), накопление
  • Память: 20 осциллограмм, 20 профилей
  • Батарейное питание (опция)
  • Интерфейсы: RS-232, USB (3), доп. контроля, опция GPIB
  • Цветной TFT-дисплей с регулируемой яркостью

Особенности:
Среди новшеств этой серии стоит отметить опцию батарейного питания. Батарейное питание для осциллографов GDS-2000 расширяет область их применения для приложений, в которых не доступно сетевое питание. После полной зарядки, 2 небольшие батареи позволяют осциллографу GDS-2000 нормально функционировать в течение 3 часов. Встроенное устройство перезарядки автоматически производит перезаряд батарей при подключении к осциллографу сетевого питания.
ПО для осциллографов GDS-2000 является бесплатным и выложено в Интернете. Данное ПО позволяет передавать графическую копию экрана осциллографа через USB на компьютер с большой скоростью обновления, что позволяет потребителю наблюдать на компьютере осциллограмму в режиме времени, близком к реальному. Картинки в форматах bmp и jpg, а также оцифровка осциллограмм в формате csv могут быть сохранены на компьютере для дальнейшего использования. Также могут создаваться видеофайлы в формате .AVI . Эта функция цифрового магнитофона позволяет повторно воспроизводить сохраненные осциллограммы и наблюдать периодические изменения в сигнале за определенный промежуток времени.


Технические данные:
Характеристики
Параметры
Значения
Канал вертикального
отклонения
Полоса пропускания (-3 дБ)
0…100 МГц, ограничение полосы пропускания до 20 МГц
Число каналов
4
Коэф. отклонения (Коткл.)
2 мВ/дел…5 В/дел (шаг 1-2-5)
Погрешность установки Коткл.
± 3%
Время нарастания
≤ 3,5 нс
Входной импеданс
1 Мом(±2 %) / 16 пФ
Макс. входное напряжение
300 В (DC + AC пик, до 1 кГц)
Режимы работы
Канал 1, канал 2, канал (1) 2 инвертированный, каналы 1 и 2
Математика
+,-; БПФ
Канал
горизонтального
отклонения
Коэф. развертки (Кразв.)
1 нс/дел…10 с/дел (шаг 1-2-5), самописец 250 мс/дел – 10 с/дел
Погрешность установки Кразв.
±0,01%
Режим работы
Основной, задержанный, ZOOM окна, самописец, X-Y
Синхронизация
Источники синхронизации
Канал 1, канал 2, сеть, внешний(для 2х-канальных моделей)
Режим запуска развертки
Автоколебательный, ждущий, однократный, ТВ (NTSC, PAL / SECAM), пред- (20 дел.) и послезапуск (1000 дел), по фронту, по длительности импульса (20 нс…10 нс), только для двухканальных моделей: по времени (100 нс… 1,3 мс), по событию (2…65000), по уровню (ТТЛ, ЭСЛ, ±12 В)
Фильтры синхронизации
ФНЧ, ФВЧ, фильтр шума, связь АС, связь DC
Чувствительность синхронизации
0…25 МГц: 0,5 деления или 5 мВ
25 МГц – 60/100/200 МГц: 1 деление или 10 мВ
Аналого-цифровое преобразование
Разрешение по вертикали
8 бит
Частота дискретизации
До 1 ГГц (в режиме объединения каналов)
Эквив. частота дискретиз.
До 25 ГГц на канал, автовыбор
Длина записи
До 25 Кбайт на канал (в режиме объединения каналов)
Пиковый детектор
10 нс
Режимы работы
Выборка, пик. детектор (> 10 нс); усреднение (2 /…/ 256); накопление; выбор длины записи (0,5 К /…/ 25 К)
Курсорные измерения
Функции
∆U; ΔT;
Автоматические измерения
Функции по вертикали
U пик-пик; U; U ср. кв.; U0; -U; +U; U макс.; U мин
Функции по горизонтали
f; T; t нарастания; t среза; +t; -t; коэф. заполнения
Дополнительные возможности
Интерфейс
USB (3 шт.); RS – 232C; модуль доп. контроля; GRIB (опция)
Автоустановка
В/дел, с/дел, параметры синхросигнала
Режим X-Y
Х – кан 1; Y – кан 2; разность фаз < 3° до 100 кГц
Внутренняя память
Запись/считывание: 20 осциллограмм; 20 профилей
Функции
Сравнение формы сигнала с шаблоном; автовоспроизведение профилей с авто- или курсорными измерениями
Общие данные
ЖК-дисплей
Цветной, TFT, 5,6 дюймов, 8 x 12 дел (разрешение 320 x 240)
Напряжение питания
100…240 В, 48…63 Гц (автовыбор),
11,1 В (Li-Ion), 6600 мАч (опционально)
Физические Характеристики:
Габаритные размеры, мм: 254 х 142 х 310
Масса, кг: 4,3
