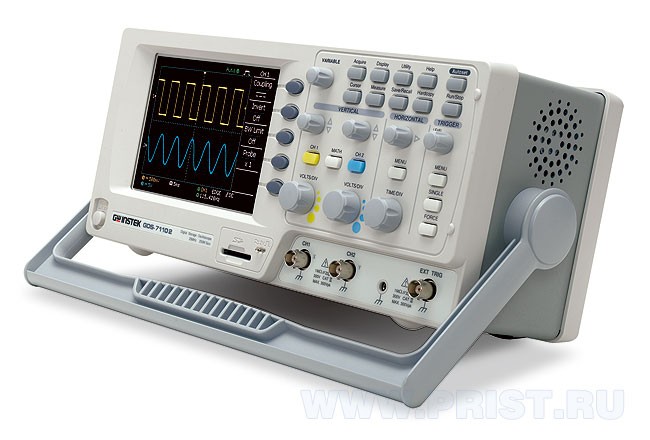

Канал вертикального отклонения
|
|
|
Число каналов
|
2
|
|
Полоса пропускания (-3дБ)
|
0…60(мГц)
|
|
Коэф. отклонения (Коткл.)
|
2 мВ/дел…5 В/дел (шаг 1-2-5)
|
|
Погрешность установки Коткл.
|
± 3 %
|
|
Время нарастания
|
<5,8нс
|
|
Входной импеданс
|
1 МОм (± 2 %) / 16 пФ
|
|
Макс. входное напряжение
|
300 В (DC+AС пик, до 1 кГц)
|
|
Диапазон смещения
|
±0,4 В - при 2 мВ/дел…50 мВ/дел
± 4 В - при 10 мВ/дел…500 мВ/дел
± 40 В - при 1 В/дел…5 В/дел
|
|
Режимы работы
|
Канал 1, канал 2, канал 1 (2) инвертированный, канал 1 и 2
|
|
Математика
|
+, - ;БПФ
|
|
Канал горизонтального отклонения
|
|
|
Коэф. развертки (Кразв.)
|
1 нс/дел…10 с/дел (шаг 1-2-5), самописец 250 мс/дел – 10 с/дел
|
|
Погрешность установки Кразв.
|
± 0,01 %
|
|
Режимы работы
|
Основной, задержанный, ZOOM окна, самописец, X-Y
|
|
Синхронизация
|
|
|
Источники синхросигнала
|
Канал 1, канал 2, сеть, внешний
|
|
Режимы запуска развертки
|
Автоколебательный, ждущий, однократный, ТВ (NTSC, PAL /SECAM), по фронту, по длительности импульса (20 нс…10 с), пред-(10 дел. максимум) и послезапуск (1000 дел.)
|
|
Связь входа синхронизации
|
ФНЧ, ФВЧ, фильтр шума, связь АС, связь DC
|
|
Чувствительность синхронизации
|
0…25 МГц: 0,5 деления или 5 мВ
25 МГц – 60/100: 1,5 деление или 15 мВ
|
|
Аналого-цифровое преобразование
|
|
|
Разрешение по вертикали
|
8 бит
|
|
Частота дискретизации
|
250 МГц (обеспечивает наблюдение однократных сигналов с полосой спектра до 25 МГц без интерполяции)
|
|
Эквив. частота дискретизации
|
25 ГГц
|
|
Длина записи
|
4 кБ
|
|
Пиковый детектор
|
10 нс
|
|
Режимы работы
|
Выборка, пик. детектор (> 10 нс); усреднение (2 /…/ 256)
|
|
Курсорные измерения
|
|
|
Функции
|
ΔU; ΔT; 1/ΔT
|
|
Автоматические измерения
|
|
|
Функции по вертикали
|
Uпик-пик; Uампл; Uср.кв.; -U; +U; U макс.; U мин.; Uсред; выбросы на вершине и в паузе
|
|
Функции по горизонтали
|
f; T; t нарастания; t среза; +τ; - τ; коэф. заполнения (%)
|
|
Дополнительные возможности
|
|
|
Интерфейс
|
USB, SD (файлы BMP, CSV- cохр. экранов и SET- профилей)
|
|
Автоустановка
|
В/дел, с/дел, параметры синхросигнала
|
|
Режим X-Y
|
Х - кан 1; Y - кан 2; разность фаз < 3° до 100 кГц
|
|
Внутренняя память
|
Запись/считывание: 15 осциллограмм; 15 профилей
|
