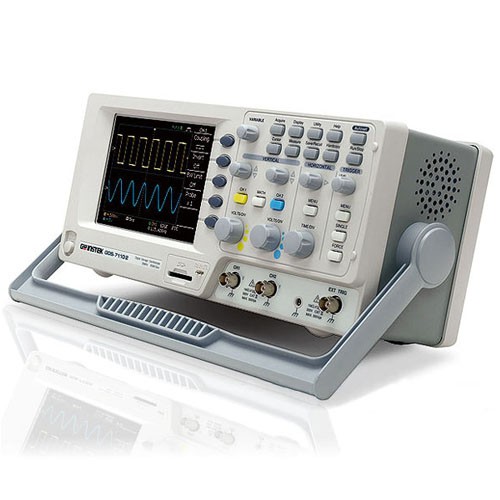

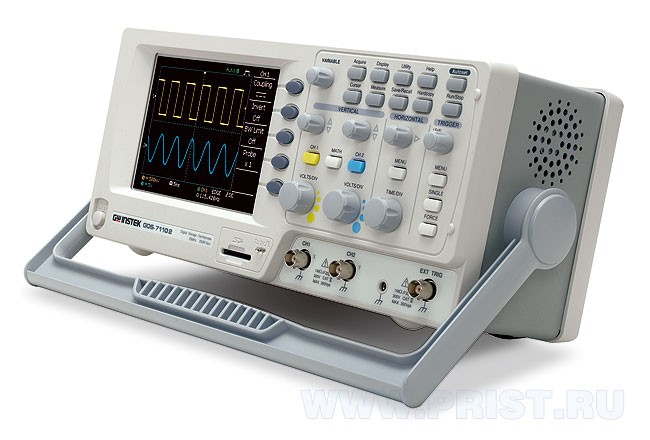

Осциллограф GDS-71102

  • Госреестр 38084-08
  • Гарантия 3 года
  • Производитель GW Instek
  • Производство: Тайвань

Осциллограф цифровой запоминающий GDS-71102

Возможности и преимущества
  • Полоса пропускания 100 МГц
  • Количество каналов 2
  • Макс. частота дискретизации: 250 МГц, эквив. 25 ГГц
  • Объем памяти 4 Кбайт на канал
  • Автоматические и курсорные измерения
  • Режимы растяжки, самописца и XY
  • Синхронизация по длительности импульса и ТВ
  • Режимы дискретизации: выборка, пиковый детектор (> 10 нс), усреднение (2 /…/ 256)
  • Память: 15 осциллограмм, 15 профилей
  • Интерфейсы: USB 2.0 для управления
  • Слот SD (Secure Digital) для сохранения данных на карты памяти
  • Цветной TFT-дисплей с регулируемой яркостью


Технические характеристики
Канал вертикального отклонения

Число каналов
2
Полоса пропускания (-3дБ)
0…100(мГц)
Коэф. отклонения (Коткл.)
2 мВ/дел…5 В/дел (шаг 1-2-5)
Погрешность установки Коткл.
± 3 %
Время нарастания
3,5нс
Входной импеданс
1 МОм (± 2 %) / 16 пФ
Макс. входное напряжение
300 В (DC+AС пик, до 1 кГц)
Диапазон смещения
±0,4 В - при 2 мВ/дел…50 мВ/дел
± 4 В - при 10 мВ/дел…500 мВ/дел
± 40 В - при 1 В/дел…5 В/дел
Режимы работы
Канал 1, канал 2, канал 1 (2) инвертированный, канал 1 и 2
Математика
+, - ;БПФ
Канал горизонтального отклонения

Коэф. развертки (Кразв.)
1 нс/дел…10 с/дел (шаг 1-2-5), самописец 250 мс/дел – 10 с/дел
Погрешность установки Кразв.
± 0,01 %
Режимы работы
Основной, задержанный, ZOOM окна, самописец, X-Y
Синхронизация

Источники синхросигнала
Канал 1, канал 2, сеть, внешний
Режимы запуска развертки
Автоколебательный, ждущий, однократный, ТВ (NTSC, PAL /SECAM), по фронту, по длительности импульса (20 нс…10 с), пред-(10 дел. максимум) и послезапуск (1000 дел.)
Связь входа синхронизации
ФНЧ, ФВЧ, фильтр шума, связь АС, связь DC
Чувствительность синхронизации
0…25 МГц: 0,5 деления или 5 мВ 25 МГц – 60/100: 1,5 деление или 15 мВ
Аналого-цифровое преобразование

Разрешение по вертикали
8 бит
Частота дискретизации
250 МГц (обеспечивает наблюдение однократных сигналов с полосой спектра до 25 МГц без интерполяции)
Эквив. частота дискретизации
25ГГЦ
Длина записи
4кБ
Пиковый детектор
10нс
Режимы работы
Выборка, пик. детектор (> 10 нс); усреднение (2 /…/ 256)
Курсорные измерения

Функции
ΔU; ΔT; 1/ΔT
Автоматические измерения

Функции по вертикали
Uпик-пик; Uампл; Uср.кв.; -U; +U; U макс.; U мин.; Uсред; выбросы на вершине и в паузе
Функции по горизонтали
f; T; t нарастания; t среза; +τ; - τ; коэф. заполнения (%)
Дополнительные возможности

Интерфейс
USB, SD (файлы BMP, CSV- cохр. экранов и SET- профилей)
Автоустановка
В/дел, с/дел, параметры синхросигнала
Режим X-Y
Х - кан 1; Y - кан 2; разность фаз < 3° до 100 кГц
Внутренняя память
Запись/считывание: 15 осциллограмм; 15 профилей
Вес и габариты
Габаритные размеры, мм: 140 х 142 х 310
Масса, кг: 2,5
1. Осциллограф GDS-71102 - 1 шт.
2. Шнур питания - 1 шт.
3. Пробник GTP-100A -4 - 2 шт.
4. Инструкция по эксплуатации - 1 шт.

Аналоги Осциллограф GDS-71102:

53 508 ₽
Снят с производства
