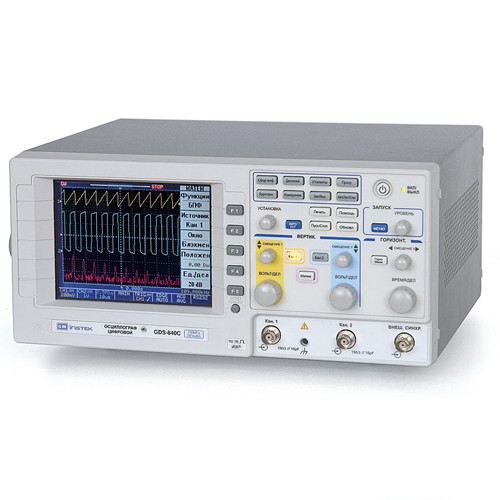

Характеристики
|
Параметры
|
Значения
|
|
Канал вертикального
отклонения
|
Полоса пропускания (-3 дБ)
|
0…150 МГц
|
|
Коэф. отклонения (Коткл.)
|
2 мВ/дел…5 В/дел (шаг 1-2-5)
|
|
Погрешность установки Коткл.
|
± 3%
|
|
Время нарастания
|
≤ 2,3 нс
|
|
Входной импеданс
|
1 Мом(±2 %) / 22 пФ
|
|
Макс. входное напряжение
|
300 В (DC + AC пик, до 1 кГц)
|
|
Режимы работы
|
Канал 1, канал 2, канал (1) 2 инвертированный, каналы 1 и 2
|
|
Математика
|
Кан 1 + Кан 2; Кан 1 – Кан 2; БПФ
|
|
Канал
горизонтального
отклонения
|
Коэф. развертки (Кразв.)
|
1 нс/дел…10 с/дел (шаг 1-2-5)
|
|
Погрешность установки Кразв.
|
±0,01%
|
|
Режим работы
|
Основной, окно, ZOOM окна, самописец, X-Y
|
|
Синхронизация
|
Источники синхронизации
|
Канал 1, канал 2, сеть, внешний
|
|
Режим запуска
|
Автоколебательный, ждущий, однократный, ТВ (NTSC, PAL / SECAM), пред- (20 дел.) и послезапуск (1000 дел), по времени (100 нс…1,3 мс), по событию (2…65000), по уровню (ТТЛ, ЭСЛ, ± 20 В), по фронту, по длительности импульса (20 нс…10 с)
|
|
Фильтры синхронизации
|
ФНЧ, ФВЧ, фильтр шума, связь АС, связь DC
|
|
Внешняя синхронизация
|
50 мВ (0…30 МГц), 100 мВ (30…150 МГц)
Уровень: постоянное ± 15 В; переменное 2 В пик. Макс. уровень: 300 В (DC+AС пик, до 1 кГц)
|
|
Вход внешней синхронизации
|
1 МОм (± 2 %) / 22 пФ
|
|
Аналого-цифровое преобразование
|
Разрешение по вертикали
|
8 бит
|
|
Частота дискретизации
|
До 100 МГц на канал
|
|
Эквив. частота дискретиз.
|
До 25 ГГц на канал
|
|
Длина записи
|
125 Кбайт на канал
|
|
Пиковый детектор
|
10 нс
|
|
Режимы работы
|
Выборка, пик. детектор (> 10 нс); усреднение (2 /…/ 256); накопление; выбор длины записи (0,5 К /…/ 125 К)
|
|
Курсорные измерения
|
Функции
|
∆U; ΔT; 1/ΔT
|
|
Автоматические измерения
|
Функции по вертикали
|
U пик-пик; U; U ср. кв.; U0; -U; +U; U макс.; U мин
|
|
Функции по горизонтали
|
f; T; t нарастания; t среза; +t; -t; коэф. заполнения
|
|
Частотомер
|
Разрешение
|
6 разрядов
|
|
Диапазон измерений
|
10 Гц…150 МГц
|
|
Погрешность измерения
|
± 2 %
|
|
Дополнительные возможности
|
Интерфейс
|
RS-232C - для серий 806, 810;
RS-232, LPT+ модуль «годен-негоден»+USB - для серий 820, 840
Опции: LPT+ модуль «годен-негоден»+USB или GPIB (для серий 806, 810); GPIB (для серий 820, 840)
|
|
Синхронизация
|
Автовыбор синхросигнала (2-кан. режим)
|
|
Автоустановка
|
В/дел, с/дел, параметры синхросигнала
|
|
Режим X-Y
|
Х – кан 1; Y – кан 2; разность фаз < 3° до 100 кГц
|
|
Внутренняя память
|
Запись/считывание: 2 осциллограммы; 15 профилей
|
|
Функции
|
Сравнение формы сигнала с шаблоном; автовоспроизведение профилей с авто- или курсорными измерениями
|
|
Общие данные
|
ЖК-дисплей
|
8 × 12 дел (разрешение 320 × 240), цветной ЖК (модели с индексом C)
|
|
Напряжение питания
|
100…240 В, 48…63 Гц (автовыбор)
|
