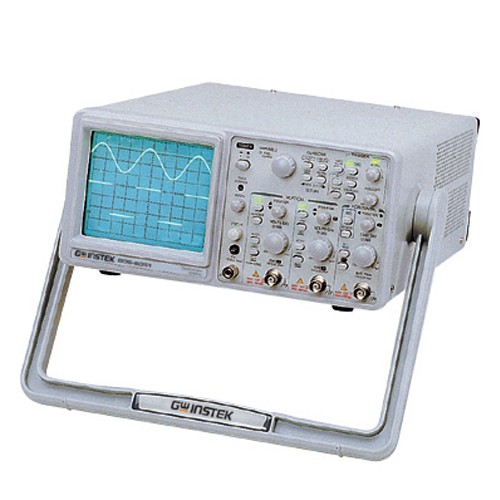

Осциллограф GOS-6050

  • Производитель GW Instek
  • Производство: Тайвань

Осциллограф универсальный 2-канальный 50 МГц GOS-6050


  • Полоса пропускания 50 МГц
  • Чувствительность 1 мВ/дел.
  • Экранная графика
  • Растяжка развертки х5, х10, х20
  • Одновременная индикация основной и растянутой развертки
  • ТВ-синхронизация (построчная и покадровая)
  • Автовыбор источника синхросигнала
  • Режим развертки внешним сигналом (X-Y вход)
  • Модуляция яркости луча (Z-вход)
  • Дополнительный выход канала 1
  • Звуковая и светодиодная индикация
  • Компактный, удобное расположение органов управления



Технические данные:
Характеристики
Параметры
Значения
Канал вертикального
отклонения
Полоса пропускания (-3 дБ)
0…50 МГц (0...7 МГц при 1 мВ/дел, 2 мВ/дел)
Коэф. отклонения (Коткл.)
1 мВ/дел…20 В/дел (шаг 1-2-5)
Погрешность установки Коткл.
± 3% 5 мВ/дел...20 В/дел)
± 5% (1 мВ/дел, 2 мВ/дел)
Регулировка Коткл.
Плавное перекрытие в 2,5 раза
Время нарастания
≤ 7 нс (≤ 50 нс при 1 мВ/дел, 2 мВ/дел)
Входной импеданс
1 МОм / 25 пФ
Макс. входное напряжение
400 В (DC + ACпик.,) при ≤ 1 кГц
Режимы работы
Канал 1, канал 2, канал 2 инвертированный, каналы 1+2, каналы 1 и 2 прерывисто или поочередно
Канал
горизонтального
отклонения
Коэф. развертки Кразв
0,2 мкс/дел…0,5 с/дел (шаг 1-2-5), растяжка ×5, ×10,×20
Погрешность установки Кразв.
±3%
±5% при растяжке х5, х10
±8% при растяжке х20
Задержка запуска развертки В
Плавное перекрытие в 2,5 раза
Мин. значение Кразв.
100 нс/дел (10 нс/дел - 50 нс/дел - некалиброванные)
Синхронизация
Режимы синхронизации
Автоколебательный, ждущий, ТВ (кадр, строка)
Источники синхронизации
Автовыбор, канал 1, канал 2, сеть, внешний
Фильтры синхронизации
Связь по переменному току, ФВЧ, ФНЧ
Внешняя синхронизация
Макс. уровень: 400 В (DC + ACпик.) при ≤ 1 кГц Вх. импеданс: 1 МОм / 25 пФ
Функция HOLD-OFF
Ручная регулировка стабильности запуска развертки
Курсорные измерения (gos-6031)
Функции
ΔV, ΔТ, 1/ΔТ
Разрешение
1/25 деления
Диапазон эфф. измерений
По вертикали ±3 дел., по горизонтали ±4 дел
Измерение частоты (gos-6031)
Частотный диапазон
50 Гц…50 МГц
Погрешность измерения
±0,01% (0,05% в диапазоне частот от 50 Гц до 1 кГц)
Чувствительность
2 дел (источник синхросигнала - кан1 или кан2)
X-Y вход
Полоса пропускания
0...500 кГц (-3 дБ)
Коэффициент отклонения
1 мВ/дел… 20 В/дел
Разность фаз X-Y
≤ 3° в диапазоне 0...50 кГц
Z-вход
Частотный диапазон
0...2 МГц
Чувствительность
5 В (макс. до 30 В DC+AСпик. при ≤ 1 кГц)
Входное сопротивление
47 кОм
ЭЛТ
Экран
8 x 10 дел. (1 дел.=10 мм)
Напряжение ускорения
10 кВ
Общие данные
Напряжение питания
100 / 120 / 230 В±10%, 50 / 60 Гц
Физические Характеристики:
Габаритные размеры, мм: 275 х 120 х 370
Масса, кг: 7,2
Снят с производства
