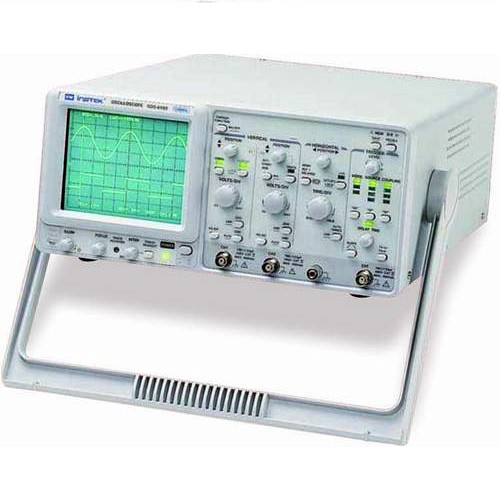

Характеристики
|
Параметры
|
Значения
|
|
Канал вертикального
отклонения
|
Полоса пропускания (-3 дБ)
|
0…100 МГц (0...20 МГц при 2 мВ/дел)
|
|
Коэф. отклонения (Коткл.)
|
2 мВ/дел…5 В/дел (шаг 1-2-5)
|
|
Погрешность установки Коткл.
|
± 3% при размере изображения 5 дел
|
|
Регулировка Коткл.
|
Плавное перекрытие в 2,5 раза
|
|
Время нарастания
|
≤ 3,5 нс (≤ 17,5 нс при 2 мВ/дел)
|
|
Входной импеданс
|
1 МОм / 25 пФ
|
|
Макс. входное напряжение
|
400 В (DC + ACпик., до 1 кГц )
|
|
Режимы работы
|
Канал 1, канал 2, канал 2 инвертированный, каналы 1+2, каналы 1 и 2 прерывисто или поочередно
|
|
Канал
горизонтального
отклонения
|
Коэф. развертки A (основная)
|
50 нс/дел…0,5 с/дел (шаг 1-2-5), растяжка ×10
|
|
Коэф. развертки В (задерж-ая)
|
50 нс/дел…50 мс/дел (шаг 1-2-5), растяжка ×10
|
|
Погрешность установки Кразв.
|
±3% (±5% при растяжке х10)
|
|
Задержка запуска развертки В
|
Плавное перекрытие в 2,5 раза
|
|
Мин. значение Кразв.
|
1 мкс…5 с, плавная регулировка
|
|
Режимы отображения А и В
|
А, В, А и В
|
|
Синхронизация
|
Источники синхронизации
|
Канал 1, канал 2, сеть, внешний
|
|
Режимы запуска развертки
|
Автоколебательный, ждущий, ТВ (кадр, строка)
|
|
Фильтры синхронизации
|
Связь по постоянному или переменному току, ФНЧ, ФВЧ
|
|
Уровень внеш. синхронизации
|
До 400 В (DC+ACпик., до 1 кГц)
|
|
Вход внешней синхронизации
|
1 МОм / 25 пФ
|
|
Выход синхросигнала
|
Напряжение 25 мВ/дел на 50 Ом, частота 0…10 МГц
|
|
Курсорные измерения
|
Функции
|
ΔV, ΔV%, ΔVdB, ΔТ, 1/ΔТ, ΔТ%, Δϕ
|
|
Разрешение
|
1/100 деления
|
|
Диапазон эфф. измерений
|
По вертикали ±3 дел., по горизонтали ±4 дел
|
|
Погрешность измерения
|
±3% в эффективном диапазоне
|
|
Автоматические измерения
|
Функции
|
Частота, период, длительность импульса, коэф. заполнения
|
|
Частотный диапазон
|
50 Гц…100 МГц
|
|
Формат индикации
|
6 разрядов
|
|
Погрешность измерения
|
± 0,01% (1 кГц...100 МГц), ± 0,05% (50 Гц...1 кГц)
|
|
X-Y вход
|
Полоса пропускания
|
0...500 кГц (-3 дБ)
|
|
Коэффициент отклонения
|
2 мВ/дел… 5 В/дел (±3%), внеш. 0,1 В/дел (±5%)
|
|
Разность фаз X-Y
|
≤ 3° в диапазоне 0...50 кГц
|
|
Z-вход
|
Частотный диапазон
|
0...5 МГц
|
|
Чувствительность
|
≥ 5 В (макс. до 30 В DC+AСпик. до 1 кГц)
|
|
Входное сопротивление
|
5 кОм
|
|
ЭЛТ
|
Экран
|
8 x 10 дел. (1 дел.=10 мм)
|
|
Напряжение ускорения
|
16 кВ
|
|
Общие данные
|
Напряжение питания
|
100 / 120 / 230 В±10%, 50 / 60 Гц
|
|
Потребляемая мощность
|
90 ВА
|
