- Гарантия 1 год
- Производитель GW Instek
- Производство: Тайвань

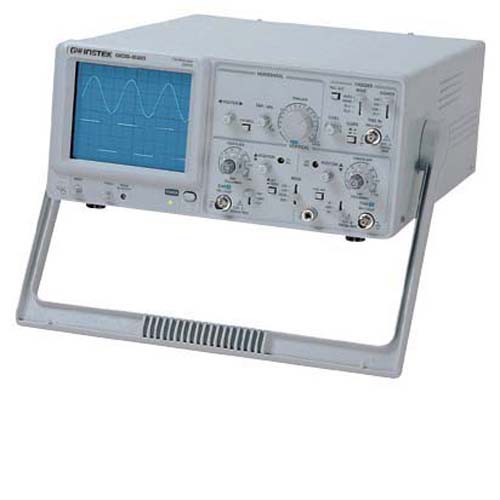

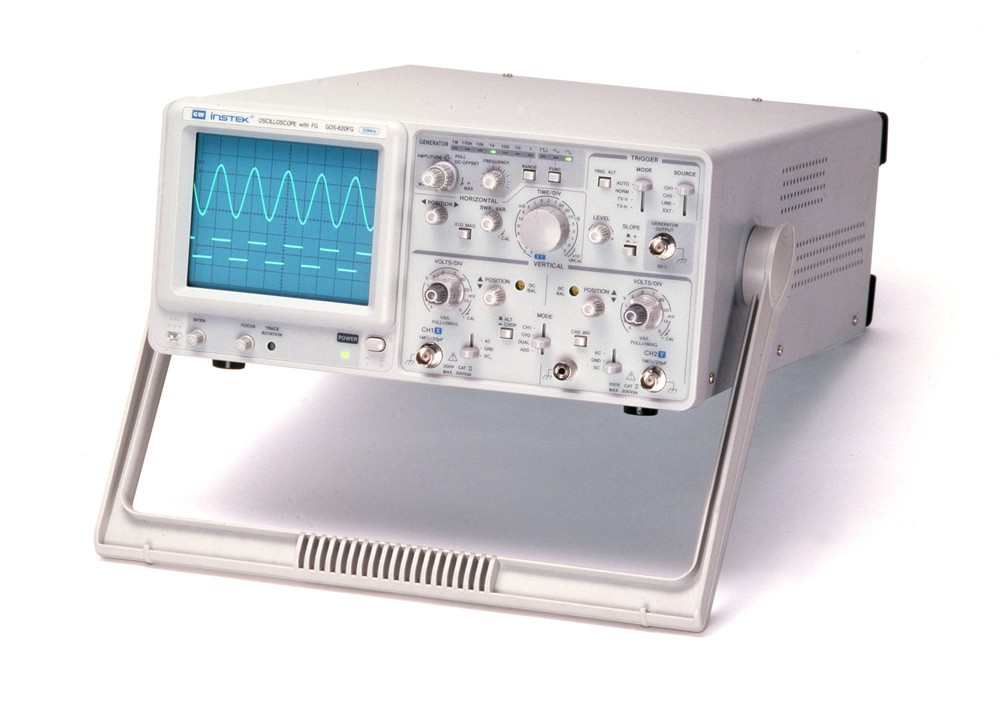

Осциллограф 2-канальный GOS-620
Возможности и преимущества
- Полоса пропускания 0…20 МГц
- Высокая чувствительность (1 мВ/дел.)
- ТВ синхронизация
- Модуляция яркости луча (Z-вход)
- Выход канала 1
- Высокая надежность
- Лучшее соотношение цены и качества
Технические характеристики
Канал вертикального отклонения
|
|
Полоса пропускания
|
0…20МГц (-3дБ) (0…7МГц при усилении х5)
|
Коэф. отклонения (Коткл.)
|
5мВ/дел…5В/дел (шаг 1-2-5), усиление х5
|
Погрешность установки Коткл.
|
±3% (±5% при 1 мВ/дел, 2 мВ/дел)
|
Время нарастания
|
≤17,5нс (≤ 50 нс при усилении x5)
|
Входной импеданс
|
1 МОм / 25 пФ
|
Макс. входное напряжение
|
300 В (DC+AСпик, до 1 кГц)
|
Режимы работы
|
Канал 1, канал 2, канал 2 инвертированный, каналы 1+2,
каналы 1 и 2 прерывисто или поочередно
|
Выход канала 1
|
≥ 20 мВ/дел на 50 Ом
|
Канал горизонтального отклонения
|
|
Коэф. развертки (Кразв.)
|
0,2 мкс/дел…0,5 с/дел (шаг 1-2-5), растяжка х10
|
Погрешность установки Кразв.
|
± 3 % (±5% при растяжке х10)
|
Регулировка Кразв.
|
Плавное перекрытие в 2,5 раза
|
|
Синхронизация
|
|
Источники синхронизации
|
Автовыбор, канал 1, канал 2, сеть, внешний
|
Режимы запуска развертки
|
Автоколебательный, ждущий, ТВ (кадр, строка)
|
Уровень внеш синхронизации
|
До 300 В (DC+ACпик. , до 1 кГц)
|
Вход внешней синхронизации
|
1 МОм / 30 пФ
|
X-Y вход
|
|
Полоса пропускания
|
0…500кГц
|
Коэффициент отклонения
|
|
Разность фаз X-Y
|
≤ 3° в диапазоне 0…50 кГц
|
Z-вход
|
|
Частотный диапазон
|
0…2 МГц
|
Чувствительность
|
≥ 5 В (макс. до 30В DC+AСпик., до 1кГц)
|
Входное сопротивление
|
47 кОм
|
ЭЛТ
|
|
Размер экрана
|
8×10 дел. (1 дел.=10 мм)
|
Напряжение ускорения
|
2кВ
|
Общие данные
|
|
Напряжение питания
|
115В/230В ±15%, 50/60Гц
|
Потребляемая мощность
|
40 ВА
|
Вес и габариты
Габаритные размеры, мм: 310х150х455
Масса, кг: 8.0
1. Осциллограф GOS-620 – 1 шт.;
2. Шнур питания – 1 шт.;
3. Делитель 1:1/1:10 – 2 шт.;
4. Руководство по эксплуатации – 1 экз.
