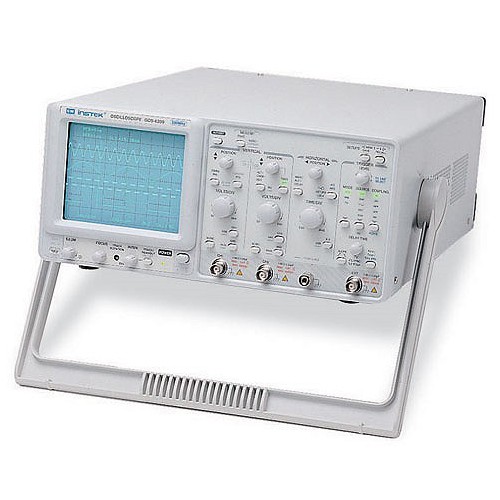

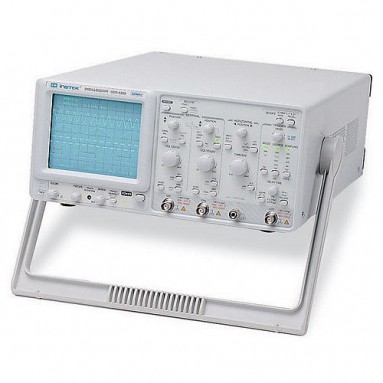

Осциллограф GOS-6200

  • Производитель GW Instek
  • Производство: Тайвань

Осциллограф 2-канальный 200 МГц GOS-6200

  • Полоса пропускания 200 МГц
  • Курсорные измерения и экранная графика (7 функций)
  • Автоматическая/ручная установка размера изображения
  • Задержанная развертка
  • Автоматическое измерение параметров
  • Блок выделения ТВ-строк (NTSK, PAL, SECAM)
  • Автоматическая установка уровня синхронизации
  • Память на 10 установок органов управления
  • ТВ-синхронизация (построчная, покадровая)
  • Выход сигнала синхронизации
  • Модуляция яркости луча (Z-вход)
  • Квазиэлектронное управление
  • SMT-технология - высокая надежность и качество


Технические данные:
Характеристики
Параметры
Значения

Канал вертикального
отклонения
Полоса пропускания (-3 дБ)
0…200 МГц (0...20 МГц при 2 мВ/дел)

Коэф. отклонения (Коткл.)
2 мВ/дел…5 В/дел (шаг 1-2-5)

Погрешность установки Коткл.
± 3% при размере изображения 5 дел
Регулировка Коткл.
Плавное перекрытие в 2,5 раза

Время нарастания
≤ 1,75 нс (≤ 17,5 нс при 2 мВ/дел)

Входной импеданс
1 МОм / 25 пФ

Макс. входное напряжение
400 В (DC + ACпик., до 1 кГц )

Режимы работы
Канал 1, канал 2, канал 2 инвертированный, каналы 1+2, каналы 1 и 2 прерывисто или поочередно

Канал
горизонтального
отклонения
Коэф. развертки A (основная)
20 нс/дел…0,5 с/дел (шаг 1-2-5), растяжка ×10

Коэф. развертки В (задерж-ая)
20 нс/дел…50 мс/дел (шаг 1-2-5), растяжка ×10

Погрешность установки Кразв.
±3% (±5% при растяжке х10)

Задержка запуска развертки В
Плавное перекрытие в 2,5 раза

Мин. значение Кразв.
1 мкс…5 с, плавная регулировка

Режимы отображения А и В
А, В, А и В

Синхронизация
Источники синхронизации
Канал 1, канал 2, сеть, внешний, внешний 1:10

Режимы запуска развертки
Автоколебательный, ждущий, ТВ (кадр, строка)

Фильтры синхронизации
Связь по постоянному или переменному току, ФНЧ, ФВЧ,
фильтр шума

Уровень внешней синхронизации
До 400 В (DC+ACпик., до 1 кГц)

Вход внешней синхронизации
1 МОм / 25 пФ

Выход синхросигнала
Напряжение 25 мВ/дел на 50 Ом, частота 0…10 МГц

Курсорные измерения
Функции
ΔV, ΔV%, ΔVdB, ΔТ, 1/ΔТ, ΔТ%, Δϕ

Разрешение
1/100 деления

Диапазон эфф. измерений
По вертикали ±3 дел., по горизонтали ±4 дел

Погрешность измерения
±3% в эффективном диапазоне

Автоматические измерения
Функции
Частота, период, длительность импульса, коэф. заполнения

Частотный диапазон
50 Гц…200 МГц

Формат индикации
6 разрядов

Погрешность измерения
± 0,01% (1 кГц...200 МГц), ± 0,05% (50 Гц...1 кГц)

X-Y вход
Полоса пропускания
0...500 кГц (-3 дБ)

Коэффициент отклонения
2 мВ/дел… 5 В/дел (±3%), внеш. 0,1 В/дел (±5%), внеш. 1:10
1 В/дел (±5%)

Разность фаз X-Y
≤ 3° в диапазоне 0...50 кГц

Z-вход
Частотный диапазон
0...5 МГц

Чувствительность
≥ 5 В (макс. до 30 В DC+AСпик. до 1 кГц)

Входное сопротивление
5 кОм

ЭЛТ
Экран
8 x 10 дел. (1 дел.=10 мм)

Напряжение ускорения
14,5 кВ

Общие данные
Напряжение питания
100 / 120 / 230 В±10%, 50 / 60 Гц

Потребляемая мощность
90 ВА


Физические Характеристики:
Габаритные размеры, мм: 310 х 150 х 485
Масса, кг: 9,5
Снят с производства
