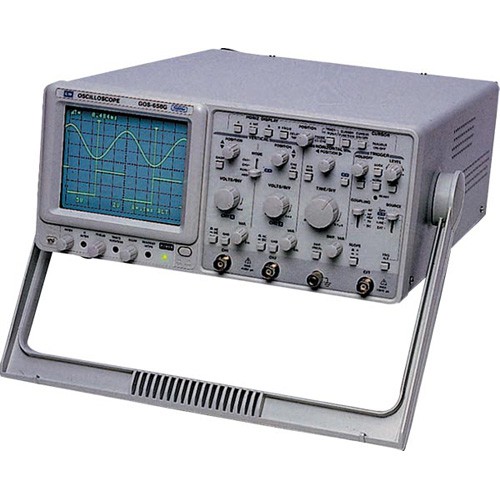

Канал вертикального отклонения
|
|
|
Полоса пропускания
|
0…50 МГц (-3 дБ) (0…15 МГц при 1 мВ/дел…2 мВ/дел)
|
|
Коэф. отклонения (Коткл.)
|
1 мВ/дел…5 В/дел (шаг 1-2-5)
|
|
Погрешность установки Коткл.
|
±3% (±5% при 1 мВ/дел, 2 мВ/дел)
|
|
Регулировка Коткл.
|
Плавное перекрытие в 2,5раза
|
|
Время нарастания
|
≤ 7 нс (≤ 23 нс при 1 мВ/дел, 2 мВ/дел)
|
|
Задержка изображения
|
Обеспечивает возможность наблюдения переднего фронта
|
|
Входной импеданс
|
1 МОм / 25 пФ
|
|
Макс. входное напряжение
|
400 В (DC+AСпик, до 1 кГц)
|
|
Режимы работы
|
Канал 1, канал 2, канал 2 инвертированный, каналы 1+2, каналы 1 и 2 прерывисто или поочередно с автовыбором
|
|
Выход канала 1
|
≥ 50 мВ/дел на 50Ом
|
|
Канал горизонтального отклонения
|
|
|
Коэффициент развертки (Кразв.) А (основная)
|
0,1 мкс/дел…0,5 с/дел (шаг 1-2-5), растяжка х10
|
|
Коэффициент развертки (Кразв.) В (задержанная)
|
0,1 мкс/дел…0,5 мс/дел (шаг 1-2-5), растяжка х10
|
|
Погрешность установки Кразв.
|
±3%(±5…8% при растяжке х10)
|
|
Регулировка Кразв.
|
Плавное перекрытие в 2,5 раза
|
|
Задержка запуска развертки В
|
1 мкс…5 мс (±5%), плавная регулировка
|
|
Режимы отражения А и B
|
А, В, А подсвеченная В
|
|
Синхронизация
|
|
|
Источники синхросигнала
|
Автовыбор, канал 1, канал 2, сеть, внешний
|
|
Режимы запуска развертки
|
Автоколебательный, ждущий, однократный, ТВ
|
|
Связь входа синхронизации
|
Связь по постоянному и переменному току ФВЧ
|
|
Уровень внеш. синхронизации
|
До 100В (DC+ACпик., до 1кГц)
|
|
Вход внешней синхронизации
|
1 Мом/35 пФ
|
|
X-Y вход
|
|
|
Полоса пропускания
|
0…2МГц
|
|
Коэффициент отклонения
|
5мВ/дел…5В/дел (±4%)
|
|
Разность фаз X-Y
|
0…100 кГц
|
|
Z-вход
|
|
|
Частотный диапазон
|
0…5 МГц
|
|
Чувствительность
|
≥ 3 В (макс. до 50В DC+ACпик., до 1кГц)
|
|
Входное сопротивление
|
5 кОм
|
|
ЭЛТ
|
|
|
Размер экрана
|
8×10 дел. (1 дел.=10 мм)
|
|
Напряжение ускорения
|
12кВ
|
|
Общие данные
|
|
|
Напряжение питания
|
100/120/220/230 В±10%, 50/60 Гц
|
|
Потребляемая мощность
|
70Ва
|
