- Бренд: МЕГЕОН
Страна бренда: Россия
- Гарантия 1 год

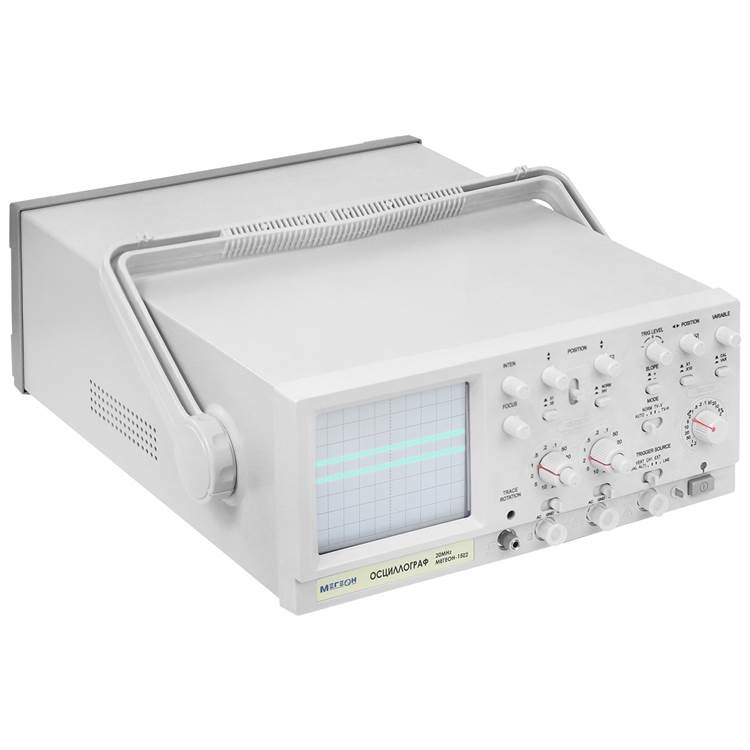

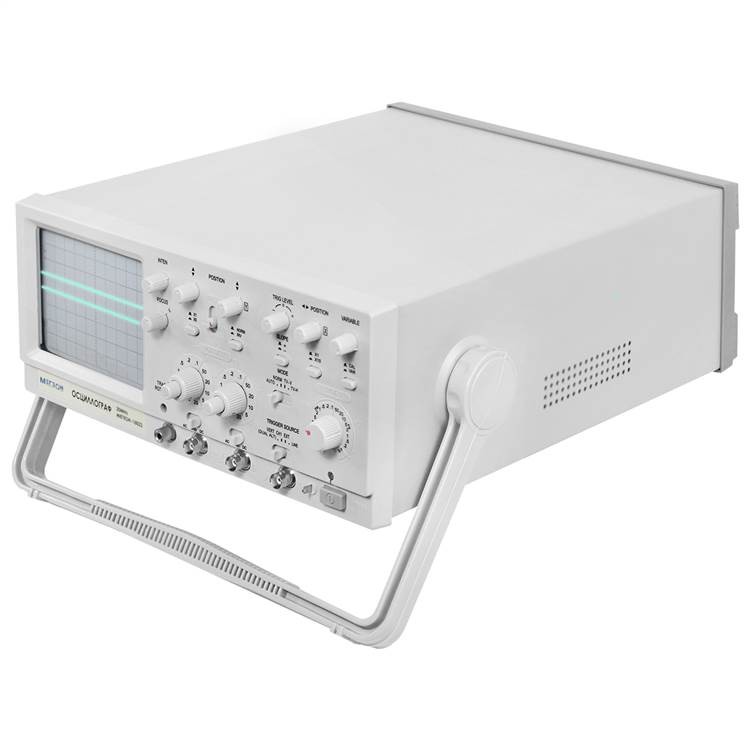

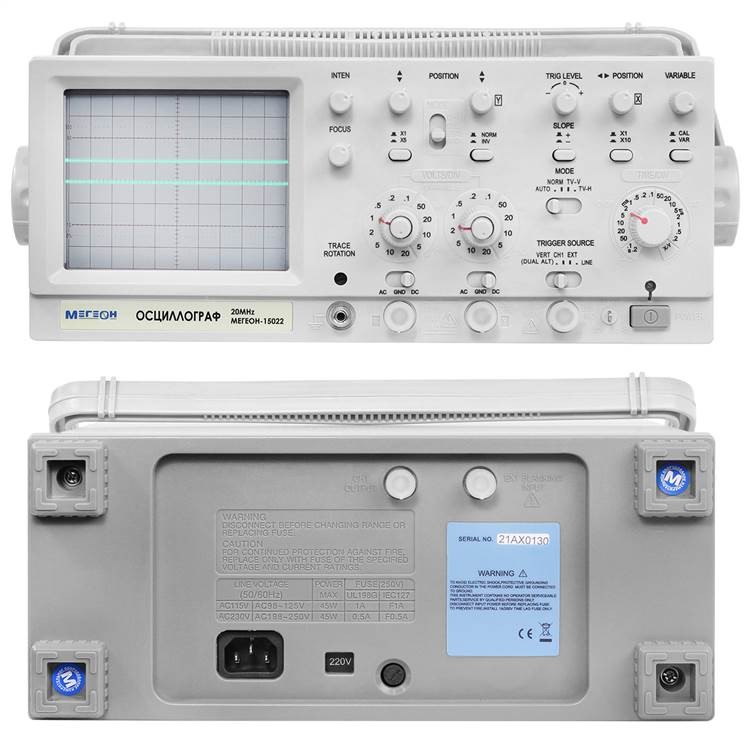

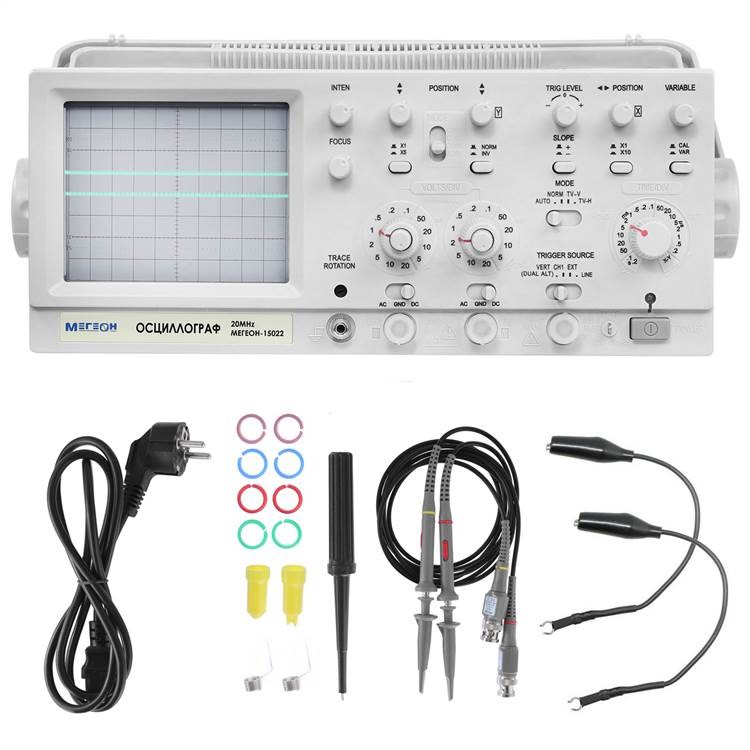

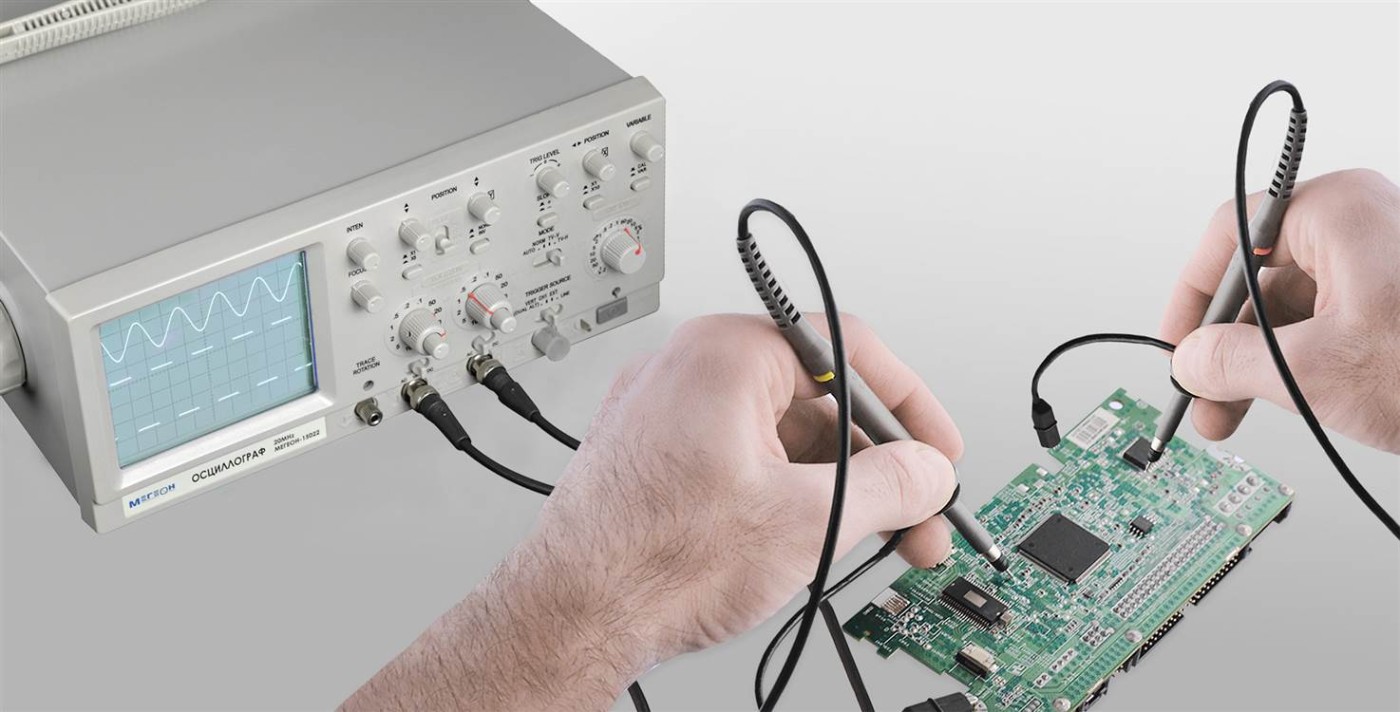

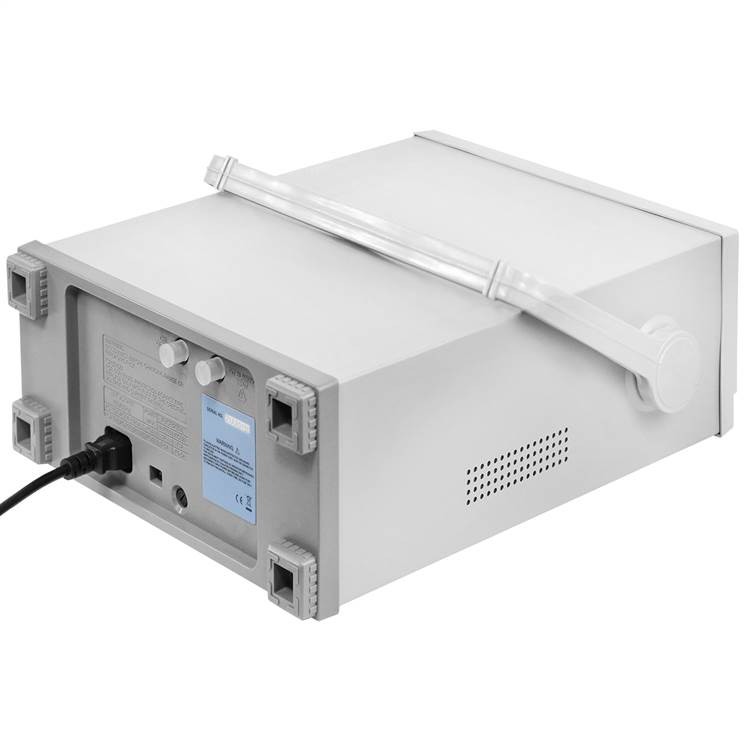

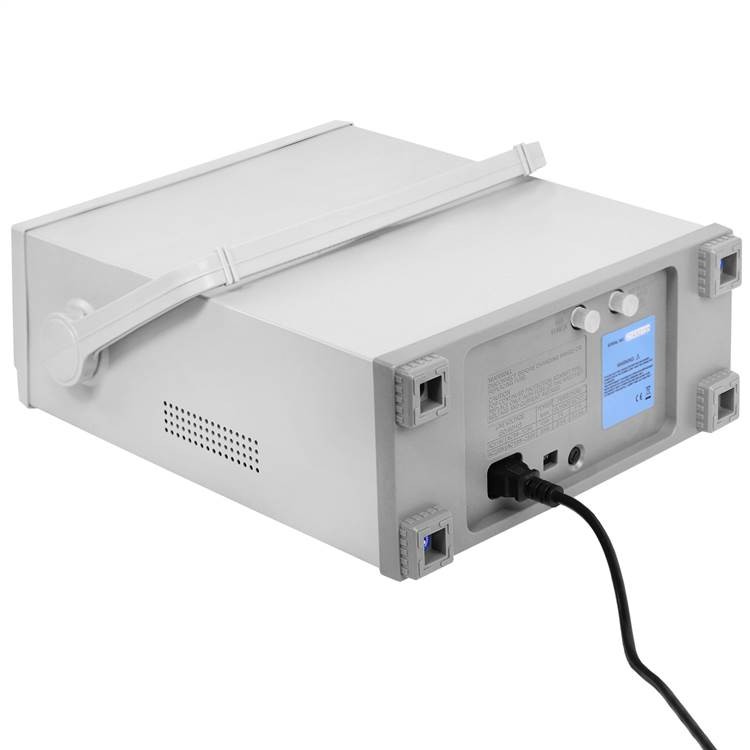

Осциллограф Мегеон 15022 - это двухканальный аналоговый прибор, который обеспечивает высокое качество и точность измерений в полосе пропускания до 20 мегагерц. Благодаря двум каналам осциллограф позволяет одновременно исследовать два различных сигнала, что значительно повышает эффективность и удобство работы.
Минимальная чувствительность прибора составляет всего 1 милливольт на деление, что позволяет проводить измерения даже самых слабых сигналов. Этот показатель является одним из лучших среди аналоговых осциллографов и предоставляет возможность работы с широким спектром устройств и систем.
Осциллограф оснащен дисплеем на основе электронно-лучевой трубки (ЭЛТ), который обеспечивает высокую яркость и четкость изображения даже при высоких скоростях развертки. Это позволяет оператору детально изучить исследуемый сигнал, определить его форму и характеристики.
Прибор имеет компактные размеры и может быть легко интегрирован в любую лабораторию или производственное помещение. Кроме того, осциллограф может быть подключен к другим измерительным приборам, таким как частотомер, что увеличивает его функциональность и универсальность.
Синхронизация сигнала осуществляется при помощи суммарного сигнала, что обеспечивает стабильность и точность измерения параметров исследуемого сигнала.
Особенности:
- Широкая полоса пропускания и высокая чувствительность
- Полоса пропускания : 20 МГц
- Количество каналов : 2
- Тип : Аналоговый
- Минимальная чувствительность : 1 мВ/дел
- Дисплей (отображение данных) : ЭЛТ
- Размеры дисплея : 6"
- ЭЛТ с высокой яркостью и четким изображением даже при высоких скоростях развертки
- Возможность подключения частотомера или другого измерительного прибора
- Синхронизация суммарным сигналом
|
Параметр:
|
Значение:
|
|
Чувствительность
|
5 мВ/дел ... 20 В/дел, 12 ступеней с рядом 1-2-5, канал 1 оснащен переключателем чувствительности в 5 раз (до 1 мвдел)
|
|
Погрешность
|
±3 %, (±5 % для канала 1 при усилении х5)
|
|
Плавная регулировка
|
Перекрытие не менее чем в 2,5 раза
|
|
Полоса пропускания
|
0...20 МГц (при включении усиления х5 в 1 канале 0...10 МГц)
|
|
Вход АС : ограничивает частоту от 10 Гц.
|
|
Время нарастания
|
5 мВ...5 В/дел: не более 17,5 нс (х5 растяжка 35 нсек),
|
|
Входное сопротивление и емкость
|
1 МОм ± 2 % С= 25пФ±5пФ, 10:1 10MОм±5%, 16пФ±2пФ
|
|
Режимы работы
|
СН1: только канал 1.
СН2: только канал 2.
DUAL: каналы 1 и 2 (прерывисто/попеременно) автовыбор.
ADD: алгебраическое сложение каналов 1 и 2.
ИНВЕРТИРОВАНИЕ - только в канале 2
|
|
Частота работы коммутатора повторения
|
Приблизительно 250 кГц
|
|
Входы усилителя
|
АС: закрытый вход DC: открытый вход
GND: Вход усилителя отключается от источника сигнала и заземляется.
|
|
Макс, входное напряжение
|
400 В (DC + АС пик), АС: частотой не более 1 кГц
|
|
СН1 выход
|
Приблизительно 20 мВ при 50 Ом
|
Синхронизация
|
Параметр:
|
Значение:
|
|
Синхронизация
|
Канал 1, поочередная от канала 1 и канала 2, от сети, внешняя (канал 1 или канал 2 можно выбрать только в двухканальном режиме или режиме сложения).
|
|
Полярность
|
+ /-
|
|
Чувствительность
|
20 Гц.,.2 МГц:0.5 дел; TRIG. ALT 2 дел; ЕХТ:0.2 В 2 МГц...20 МГц: 1.5 дел; TRIG. ALT 3 дел; ЕХТ:0.8 В TV: импульсом синхронизации более чем 1 дел
|
|
Режимы работы синхронизации
|
Нормальная,
Автоматическая,
TV-V
TV-H
|
|
ЕХТ вход
Входное сопротивление макс, входное напряжение
|
Внешний вход 1 МОм, 20 пФ
400 160В (DC + АС пик),
401 АС: Частота не выше 1 кГц
402
|
Тракт горизонтального отклонения
|
Параметр:
|
Значение:
|
|
Коэффициенты развертки
|
0.2 мкс ... 2 сек/дел, 19 шагов ряд 1-2-5 + режим X-Y
|
|
Погрешность
|
±3 %,
±5 %, при растяжке в 10 раз
±20 %, для значений 50 нсекдел и 20 нсекдел (при использовании растяжки)
|
|
Плавная регулировка
|
Обеспечивает перекрытие не менее чем в 2,5 раза
|
|
Множитель развертки
|
10 раз (максимум 20 нс/дел)
|
|
Линейность
|
±3 %, х10 ±5% (для положений 20 нс и 50 нс/дел не нормируется)
|
|
Изменение положения при включении Х10
|
В пределах 2 дел. в центре экрана
|
Х-Y вход
|
Параметр:
|
Значение:
|
|
Чувствительность
|
Такая же как у канала вертикального отклонения. (вход X - СН1, вход У - СН2)
|
|
Полоса пропускания
|
DС ~ 500 кГц
|
|
Измерение разности фаз X-Y
|
Не более 3° в полосе 0 ... 50 кГц
|
Z -вход
|
Параметр:
|
Значение:
|
|
Чувствительность
|
5 В (яркость свечения увеличивается при подаче отрицательного напряжения)
|
|
Ширина полосы
|
DC - 1 МГц
|
|
Входное сопротивление
|
Приблизительно 10 кОм
|
|
Макс, входное напряжение
|
30 В (DC + АС пик), АС частота, не более 1 кГц
|
Параметры калибратора (предназначены только для калибровки делителей 1:10)
|
Параметр:
|
Значение:
|
|
Форма сигнала
|
Меандр положительной полярности
|
|
Частота
|
1 кГц ±5%
|
|
Амплитуда
|
0,5 В ±5%
|
|
Выходное сопротивление
|
Приблизительно 1 кОм
|
ЭЛТ
|
Параметр:
|
Значение:
|
|
Тип
|
6-дюймовый прямоугольная с внутренней шкалой
|
|
Фосфор
|
Р31
|
|
Напряжение ускорения анода
|
Приблизительно 2 кВ
|
|
Рабочая часть экрана
|
8x10 дел (1 дел = 10 мм)
|
|
Шкала
|
Внутренняя
|
|
Поворот луча
|
Обеспечивается
|
Общие параметры
|
Параметр:
|
Значение:
|
|
Прибор обеспечивает свои технические характеристики в пределах норм после времени прогрева, равного:
|
15 минутам
|
|
Параметры прибора соответствуют техническим характеристикам при питании от сети:
|
Напряжением 230 В ±15%
Частота 50...60 Гц с содержанием гармоник до 5%.
|
|
Мощность, потребляемая прибором от сети переменного напряжения при номинальном напряжении:
|
не превышает 45 Вт.
|
|
Прибор допускает непрерывную работу в рабочих условиях эксплуатации:
|
в течение 8 часов.
|
|
Условия эксплуатации
|
Температура: 0 ... 35°С,при относительной влажности: 85% (Макс).
|
|
Условия хранения и транспортировки
|
Температура: -20 ... 60 °С, при влажности 70% (максимум)
|
|
Высота над уровнем моря рабочая/транспортировка
|
5000 м/15000 м
|
|
Габаритные размеры:
|
350х140х430 мм
|
|
Вес:
|
Приблизительно 7,8 кг
|

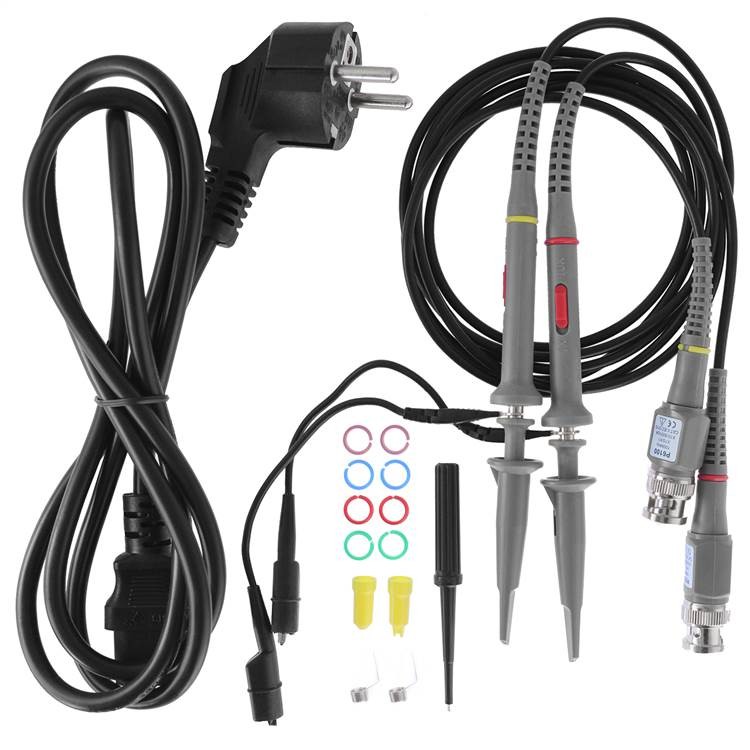

1. Осциллограф МЕГЕОН 15022 - 1 шт.;
2. Сетевой шнур - 1 шт.;

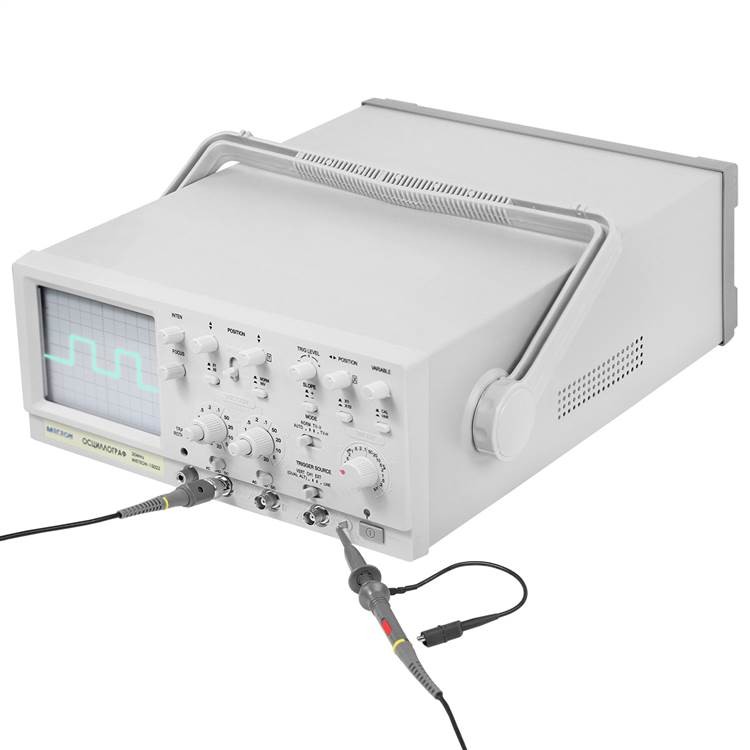

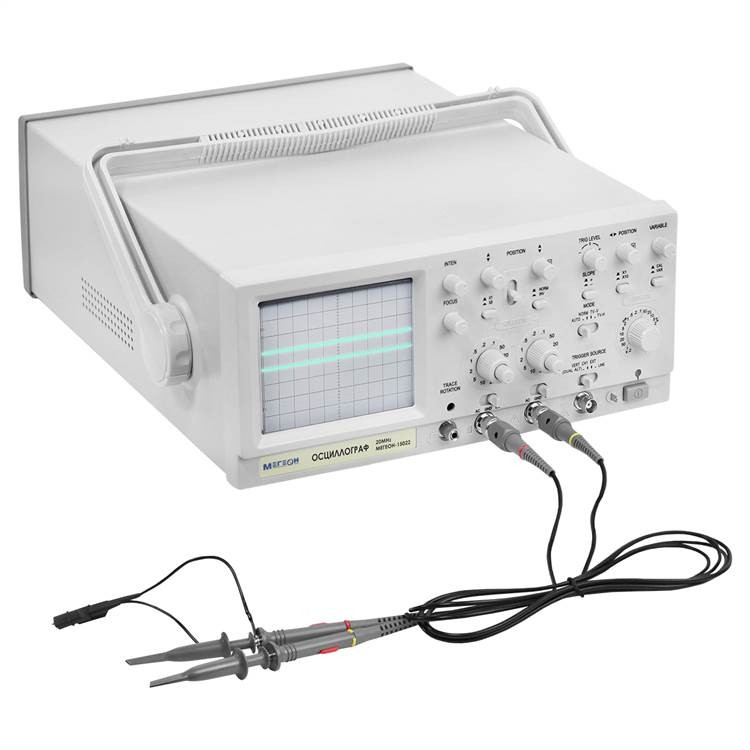

3. Пробник-делитель (1:1/1:10) - 2 шт.;
4. Руководство по эксплуатации - 1 экз.
