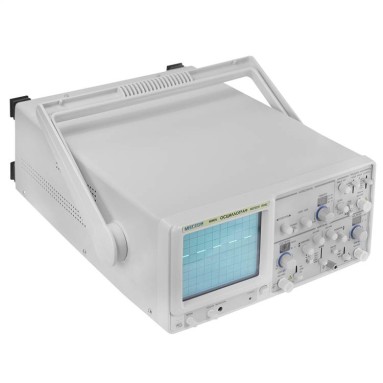

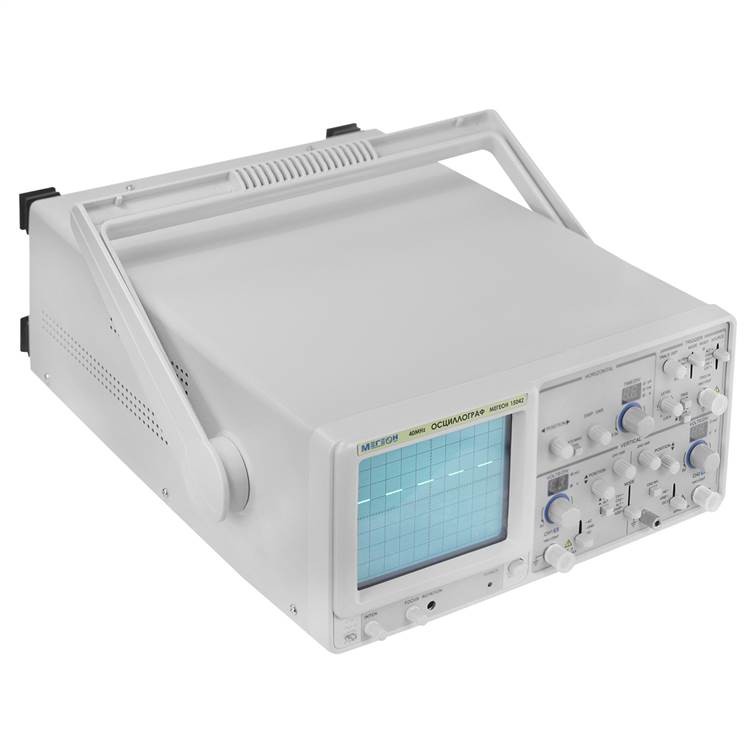

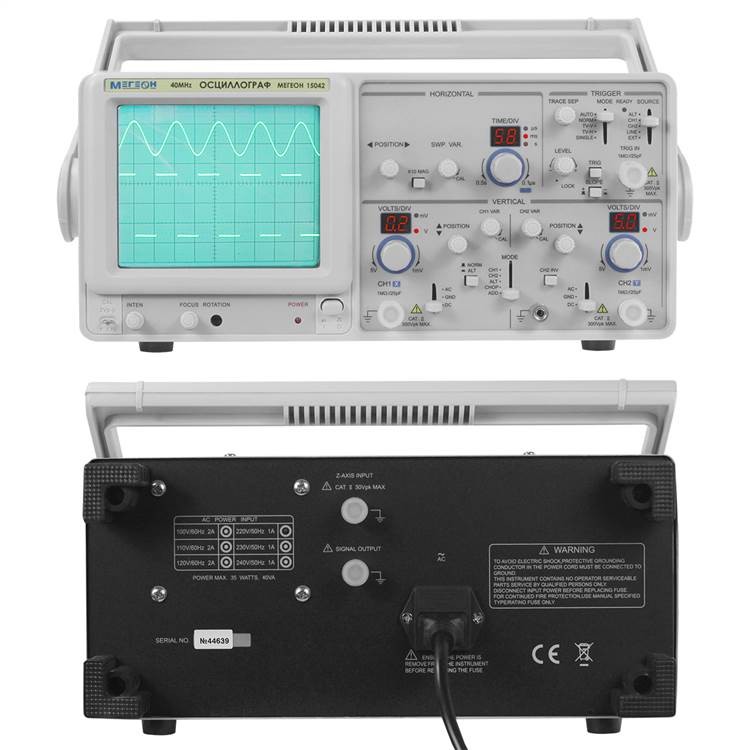

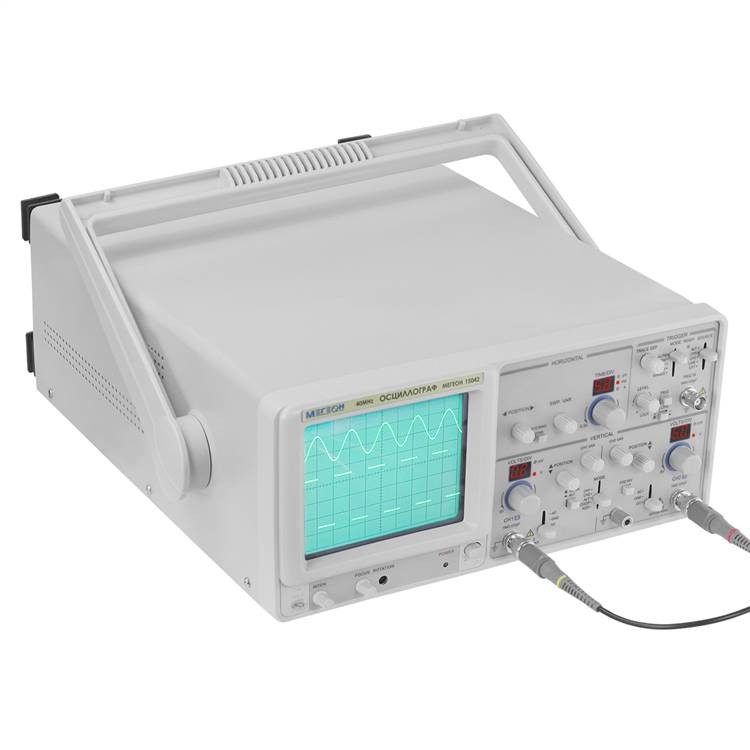

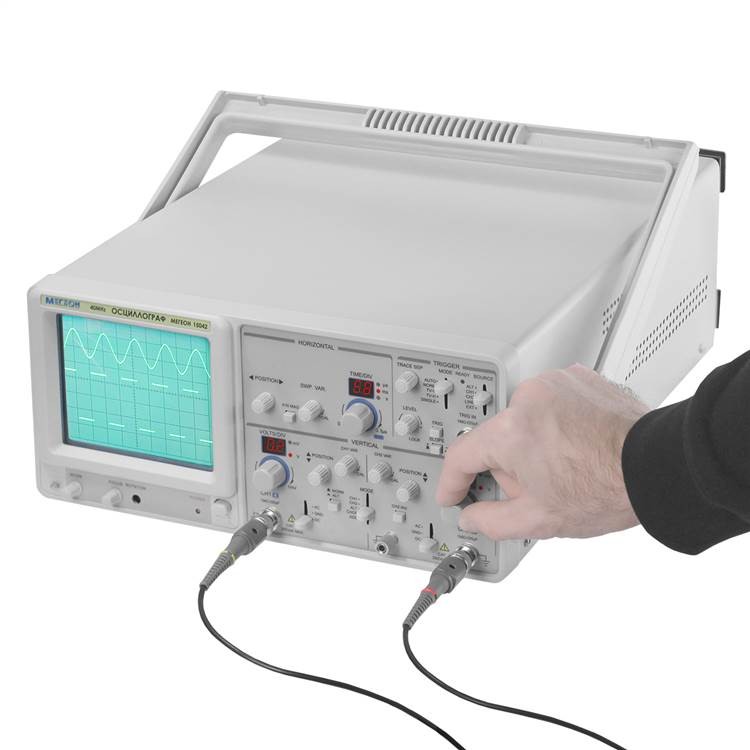

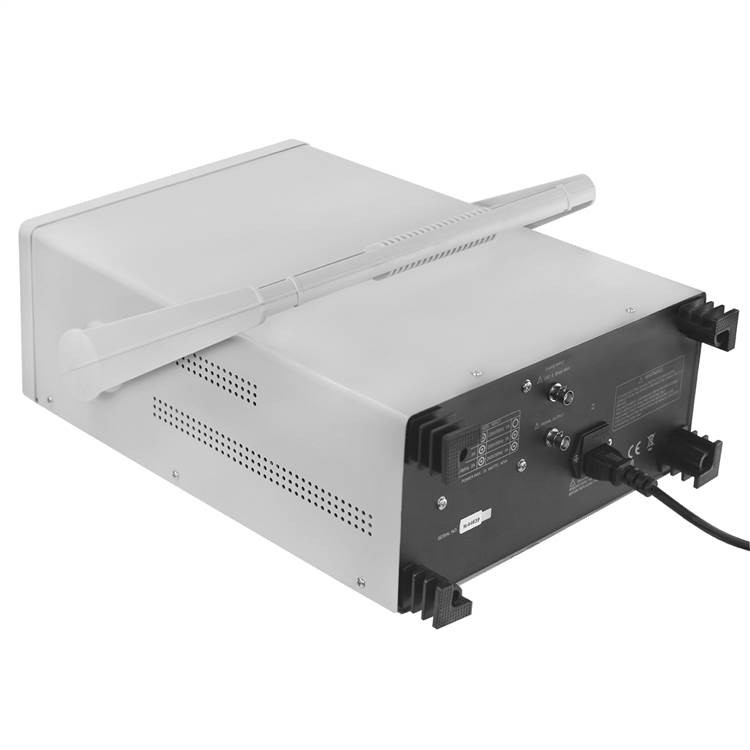

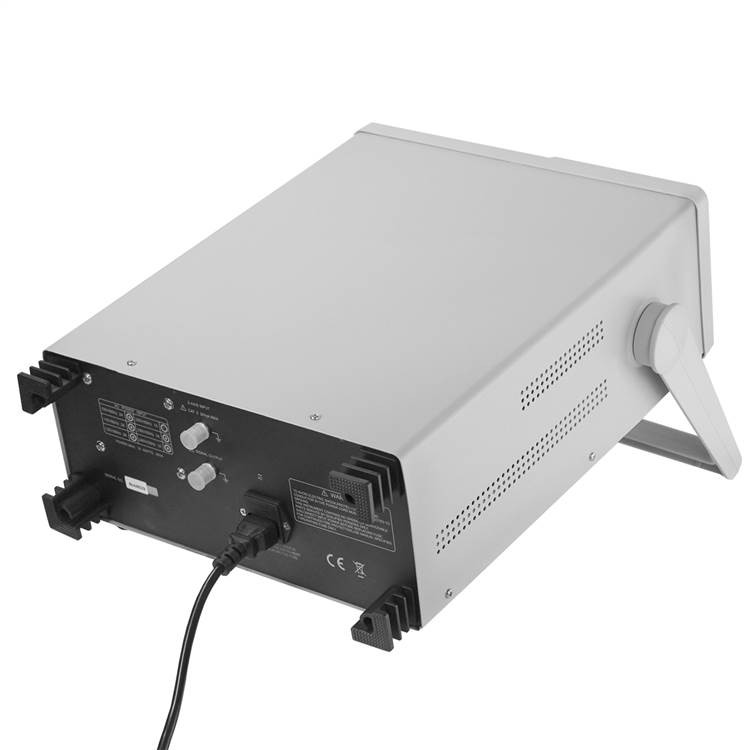

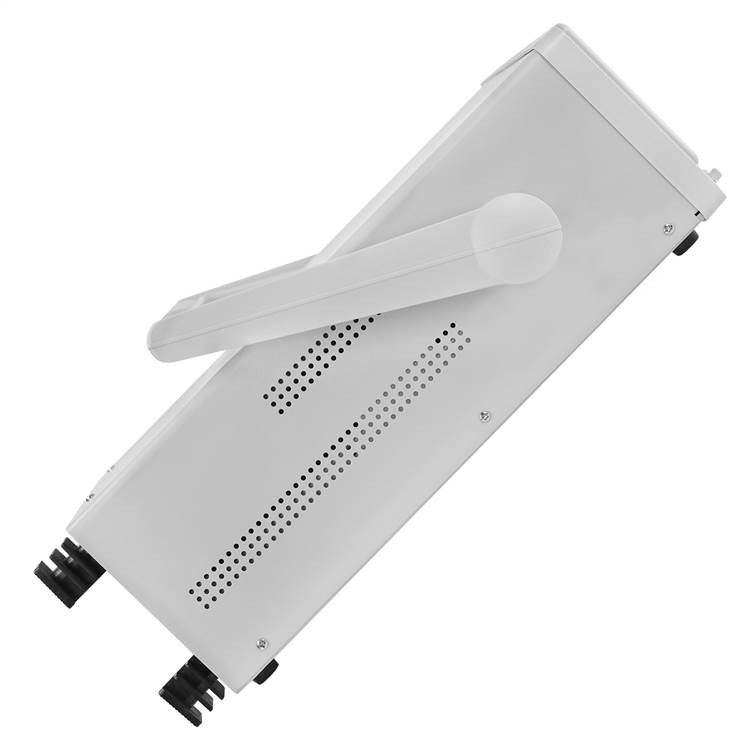

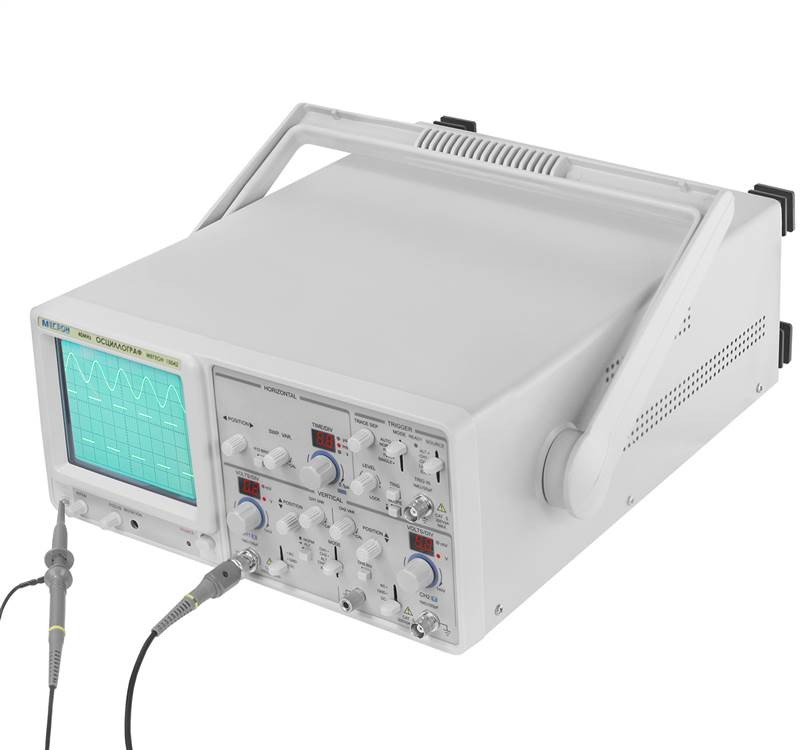

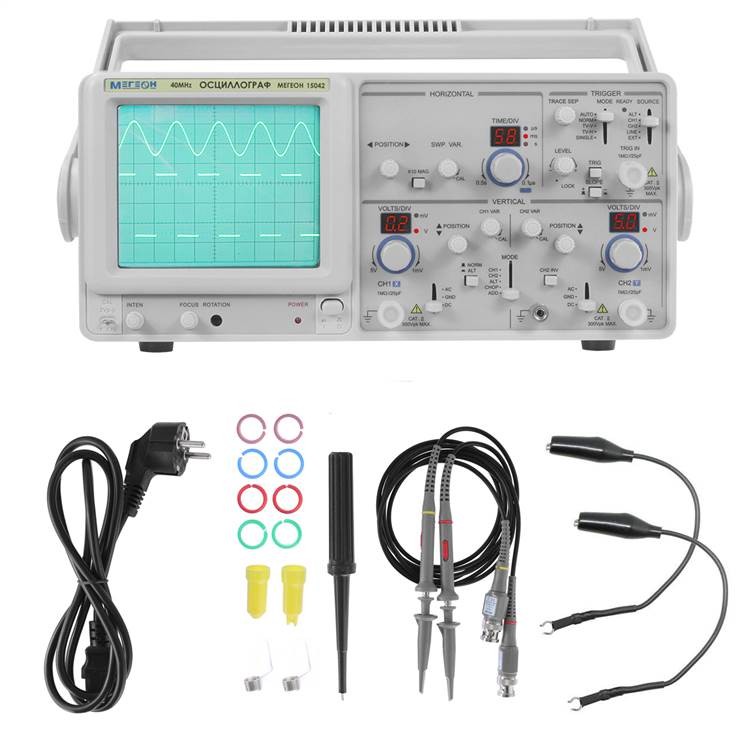

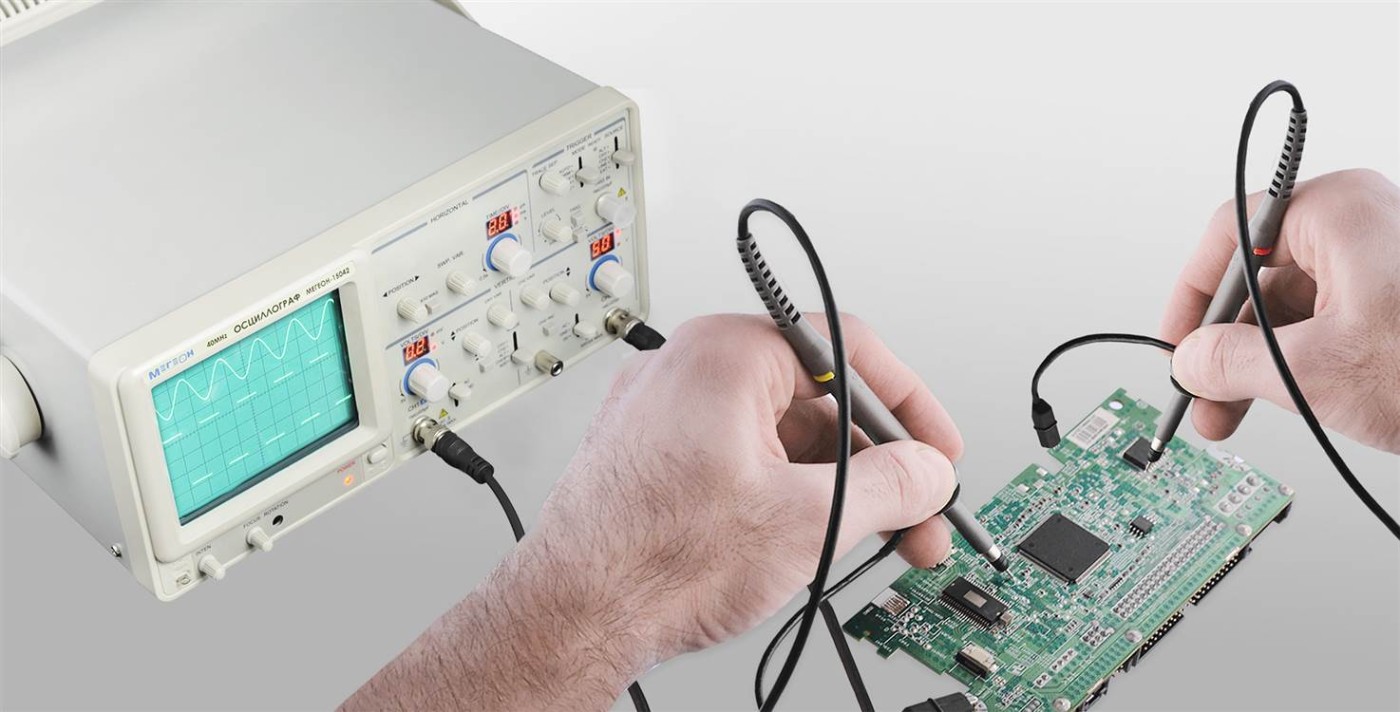

МЕГЕОН 15042 осциллограф аналоговый двухканальный

Основные характеристики

Параметр

Значение

Потребляемая мощность, не более

35Вт (40 ВА)

Количество каналов

2

Полоса пропускания

0 ... 40 МГц

Канал вертикального отклонения

Чувствительность

1 мВ/дел ... 5 В/дел, 21 ступеней ряд: 1; 2; 5;

Погрешность

±3 %

Плавная регулировка

Перекрытие по диапазону не менее 2,5 раза

Полоса пропускания

0 ... 40 МГц

Время нарастания сигнала

5 мВ ... 5 В/дел: не более 8,8 нс

Входное сопротивление/емкость

1 МОм/25пФ

Режимы отображения осциллограмм

Канал 1.

Канал 2.

Режим ALT/CHOP: канал «CH1» отображается совместно с каналом «CH2» прерывисто/попеременно.

Алгебраическое сложение каналов 1 и 2.

Частота коммутации каналов в режиме « CHOP »

~ 250 кГц

Режимы работы входов

АС: закрытый вход;

DC: открытый вход;

GND: Вход усилителя отключается от источника сигнала и заземляется.

Максимальное входное напряжение

Закрытый вход: 300 В (DC + АС пик: частота не более 1 кГц);

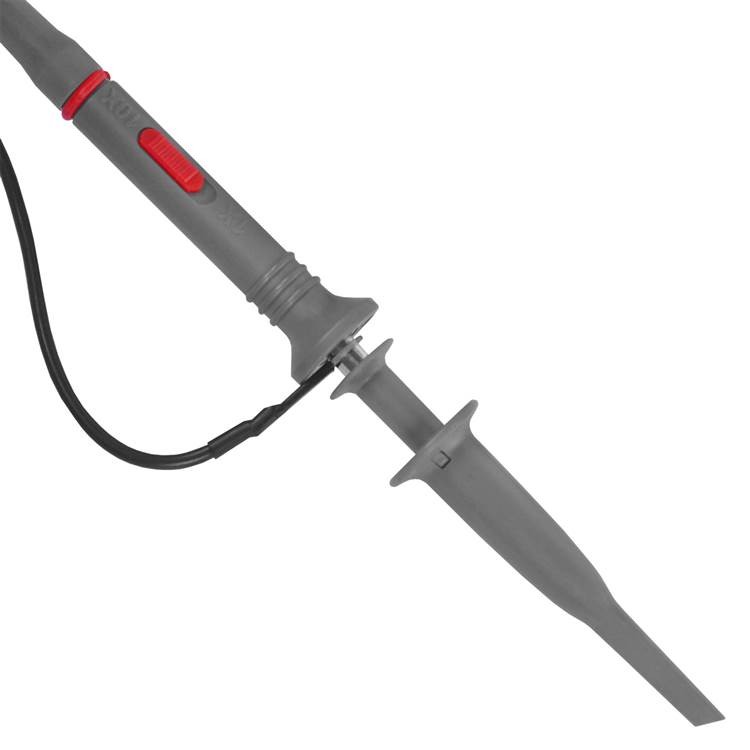

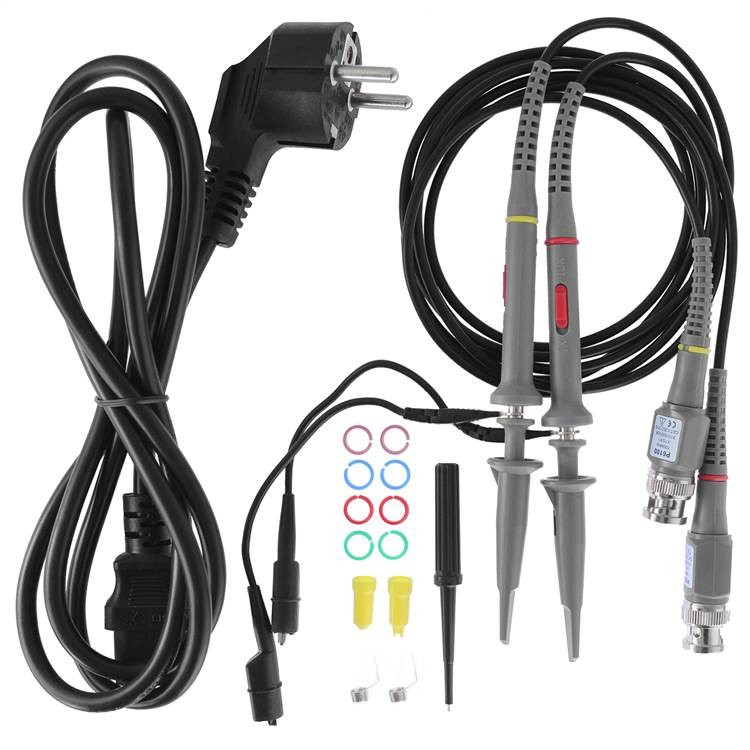

При использовании щупов с коэффициентом деления 1:1, максимальное действующее значение составляет 40В (14 В RMS для синусоидального сигнала);

При использовании щупов с коэффициентом деления 10:1 максимальное значение 400В (140 В RMS для синусоидального сигнала).

Коэффициент развязки между каналами 1 и 2

- на частоте до 50 кГц, не менее 1000

- на частоте 40 МГц, не менее 30

Тракт синхронизации.

Источники синхронизации

Синхронизация по сигналу Каналу 1;

Синхронизация по сигналу Каналу 2;

Синхронизация от сети питания;

Синхронизация от внешнего источника.

Полярность сигналов для синхронизации

+ /-

Чувствительность синхронизации

В диапазоне частот: 10 Гц. ~ 2 МГц:

Каналы 1 и 2: 0,5 деления осциллограммы;

Режим источника синхронизации ALT : 2 деления осциллограммы;

Внешний источник синхронизации: 0,2 В

В диапазоне частот: 2 МГц ~ 20 МГц:

Каналы 1 и 2: 1,5 деления осциллограммы

Режим источника синхронизации ALT : 3 деления осциллограммы;

Внешний источник синхронизации: 0,8 В

В диапазоне частот: 20 МГц ~ 40 МГц:

Каналы 1 и 2: 2 деления осциллограммы;

Режим источника синхронизации ALT : 3 деления осциллограммы;

Внешний источник синхронизации: 0,8 В;

ТВ-сигнал:

импульсом синхронизации более чем 1,5 деления осциллограммы;

Внешний источник синхронизации: 1В

Режимы работы схемы синхронизации

Ждущая, автоматическая, от ТВ-сигнала по строчными синхроимпульсам, от ТВ-сигнала по кадровым синхроимпульсами, одиночная

Канал горизонтального отклонения

Коэффициенты развертки

0,1 мкс/дел ~ 0,5 сек/дел, разделены на 21 поддиапазон, ряд: 1-2-5

Погрешность

±3 %

Диапазон плавной регулировки чувствительности

Не менее 2,5 раза

Дополнительный множитель развертки

х10

Режим X-Y

Полоса пропускания

DС ~ 500 кГц

Ошибка разности фаз X-Y

Не более 3° в полосе 0 ... 50 кГц

Z-вход

Чувствительность

5 В (уровень TTL)

Полоса частот

DC - 2 МГц

Входное сопротивление

10 кОм

Максимальное входное напряжение

30 В (DC + АС пик)

Дисплей

Тип

Электронно-лучевая трубка

Размер активной области

80мм Х 100мм

Общие характеристики

Условия эксплуатации

Температура: 0°С ... +40°С

Относительная влажность: не более 80%

Влажность: не более 85% без выпадения конденсата

Габаритные размеры прибора (ВхШхГ)

150 х 310 х 455 мм

Вес прибора без соединительных кабелей, не более

8000 г

Вес изделия не более

9200 г
