- Бренд: GW Instek
Страна бренда: Тайвань
- Госреестр 68026-17
- Межповерочный интервал
12 месяцев
- Гарантия 3 года

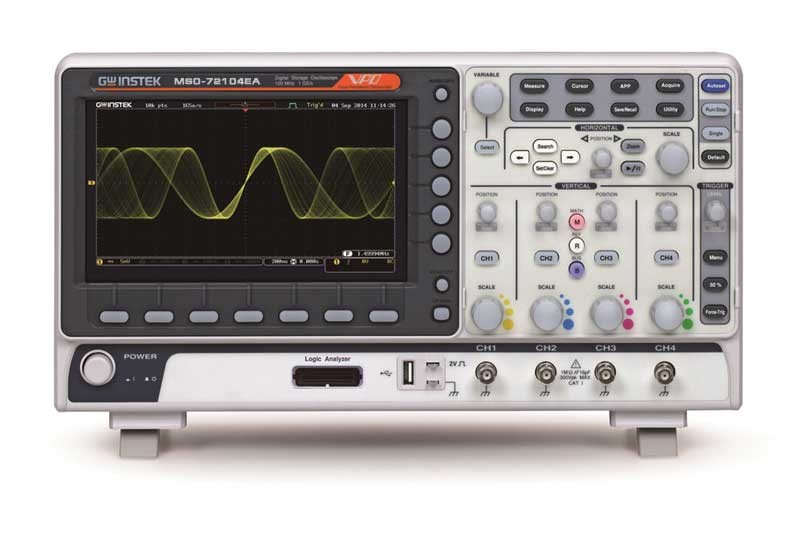

Особенности Осциллографа MSO-72104E:
- Количество каналов: 4 цифровых входов
- Полосы пропускания: 100 МГц
- Максимальная частота дискретизации: 1 ГГц
- Максимальный объем памяти: 10 МБ/ кан
- Логический анализатор: синхронизация и декодирование сигналов (I2C, SPI, UART(RS232/422/485), CAN/ LIN
- Сбор данных: выборка, пиковый детектор, усреднение, интер. Sin X/x
- Сегментированная память (29.000, межсегментное время – 0,41 мкс)
- Режим «Поисковая машина» для поиска событий по заданным условиям
- 28 видов автоматических измерений параметров, курсорные измерения
- Режим автоизмерения временных задержек (8 параметров)
- Функция автоустановки параметров развертки, запуска
- Функции математики: +, -, х, ÷, встроенный редактор формул.
- Частотный анализ (БПФ) на участке 1 МБ (с.к.з./ дБ)
- Цифровой фильтр (ВЧ/НЧ) с ручной регулировкой
- Режимы растяжки окна, самописец и XY
- Дисплей с технологией VPO: визуализация сигнала в режиме аналогового осциллографа (обновление экрана 120.000 осц./с)
- Внутренняя память: 24 осциллограммы, 20 профилей настроек
- Регистратор данных до 100 часов, интервал регистрации от 2 с.
- Интерфейсы: USB 2.0 для управления и сохранения данных, LAN
- Цветной WVGA TFT-дисплей (20 см)
- Опции: высоковольтные диф. (3 мод.) и токовые пробники (5 мод.)
| Характеристики |
Значения |
| Тип осциллографа |
Цифровой осциллограф смешанных сигналов |
| Число каналов |
4 |
| Полоса пропускания |
100 МГц |
| Максимальная частота дискретизации |
1 ГГц |
| Максимальный объем памяти |
10 МБ |
| АЦП (бит) |
8 |
| Сопротивление входа |
1 МОм |
| Логические каналы |
16 |
| Интерфейс |
USB, LAN |
| Дисплей |
TFT, диагональ 20 см, разрешение 800х480 |
| Габаритные размеры (мм) |
384 х 208 х 127 мм |
| Масса (кг) |
2,8 |
1. Осциллограф MSO-72104E - 1 шт.;
2. Шнур питания - 1 шт.;
3. Краткая Руководство по эксплуатации (электронный вид), Руководство по эксплуатации (электронный вид), Инструкция по программированию на CD - 1 шт.;
4. Пассивный пробник - 4 шт.;
5. Логический пробник GTL-16E - 1 шт.;
6. Микрозажим GCP-201 (25 шт.) - 1 шт.
