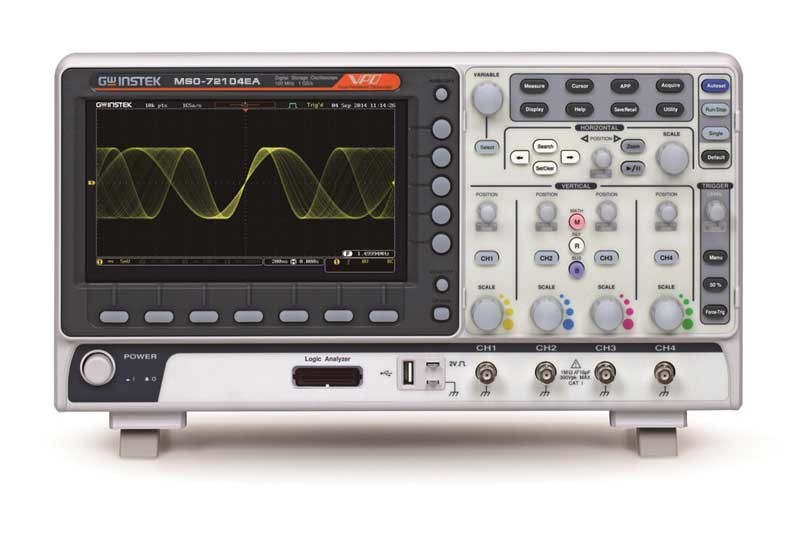

MSO-72104EA осциллограф

Особенности Осциллографа MSO-72104EA:

• Количество каналов: 4 цифровых входов
• Полосы пропускания: 100 МГц
• Максимальная частота дискретизации: 1 ГГц
• Максимальный объем памяти: 10 МБ/ кан
• Логический анализатор: синхронизация и декодирование сигналов (I2C, SPI, UART(RS232/422/485), CAN/ LIN
• Встроенный генератор сигналов СПФ: 2 канала, частота до 25 МГц, ЦАП 14 бит, дискретизация 200 МГц
• Сбор данных: выборка, пиковый детектор, усреднение, интер. Sin X/x
• Сегментированная память (29.000, межсегментное время – 0,41 мкс)
• Режим «Поисковая машина» для поиска событий по заданным условиям
• 28 видов автоматических измерений параметров, курсорные измерения
• Режим автоизмерения временных задержек (8 параметров)
• Функция автоустановки параметров развертки, запуска
• Функции математики: +, -, х, ÷, встроенный редактор формул.
• Частотный анализ (БПФ) на участке 1 МБ (с.к.з./ дБ)
• Цифровой фильтр (ВЧ/НЧ) с ручной регулировкой
• Режимы растяжки окна, самописец и XY
• Дисплей с технологией VPO: визуализация сигнала в режиме аналогового осциллографа (обновление экрана 120.000 осц./с)
• Внутренняя память: 24 осциллограммы, 20 профилей настроек
• Регистратор данных до 100 часов, интервал регистрации от 2 с.

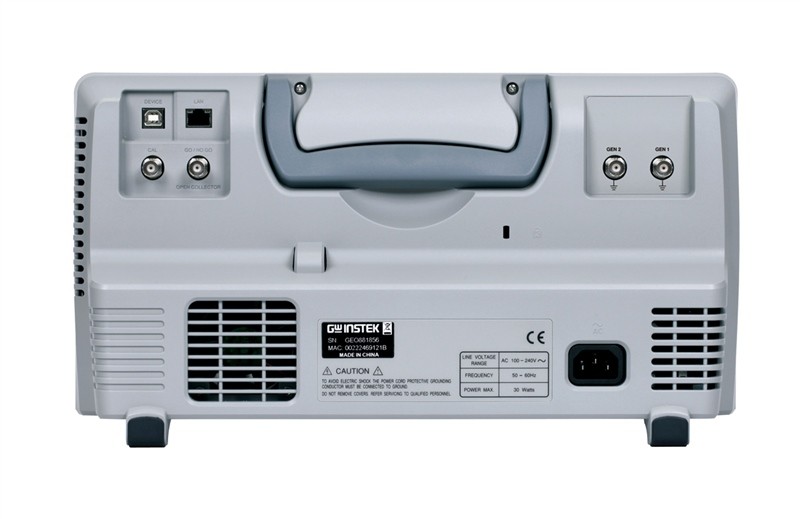

• Интерфейсы: USB 2.0 для управления и сохранения данных, LAN
• Цветной WVGA TFT-дисплей (20 см)
• Опции: высоковольтные диф. (3 мод.) и токовые пробники (5 мод.)
