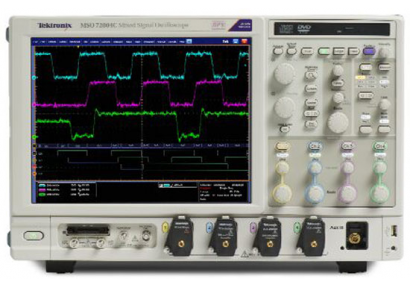

Осциллограф MSO72004C

  • Производитель Tektronix
  • Производство: США

Осциллограф с цифровым люминофором MSO72004C   Подробнее...

Особенности и преимущества

 На всех четырех каналах одновременно:

    • Полоса пропускания 20 ГГц
    • Частота дискретизации в реальном времени до 50 Гвыб./с
    • Длина записи до 250 мегавыборок с функцией MultiView Zoom™ для быстрой навигации
    • Самая высокая скорость захвата – более 300 000 осциллограмм в секунду на канал.
  • Самая широкая полоса пропускания – до 20 ГГц дает возможность работать с самыми современными высокоскоростными последовательнымиинтерфейсами.
  • Превосходная целостность сигнала и отличное соотношение сигнал-шум позволяет увидеть самое точное отображение осциллограмм.
  • Система запуска Pinpoint® – минимальное время выявления аномалий в сигнале для эффективной диагностики и быстрого поиска решений.
  • Система запуска по сигналам последовательных интерфейсов со скоростями до 6,25 Гбит/с обеспечивает срабатывание по определенной последовательности протокола NRZ или других 8/10-битных комбинаций для выделения эффектов, зависящих от комбинации данных.
  • Поиск и маркировка позволяют находить интересующие события в осциллограмме и запускаться по ним.
  • 16 цифровых каналов с разрешающей способностью 80 пс для отладки аналоговых и цифровых схем (только для MSO70000).
  • Пробники серии P7500 TriMode™ позволяют получить идеальный согласованный тракт от исследуемого устройства до входа осциллографа в диапазоне от 4 до 33 ГГц.
  • Специализированное программное обеспечение для тестирования на совместимость с различными стандартами, автоматизации измерений и простоты использования.
  • 17-канальные логические пробники P6780, P6750 и P6717 с полосой пропускания до 2,5 ГГц позволяют подавать на вход осциллографа самые современные высокоскоростные цифровые сигналы (только для MSO70000).



  Гарантия 3 года





Дополнительно:  MSO72004С

Технические характеристики

Модель

Полоса пропускания аналогового канала

Частота выборки аналогововго канала по 2/4 каналам

Стандартная память (аналоговые + цифровые каналы)

Аналоговые каналы

Цифровые каналы

DPO70404C

4 ГГц

25 Гвыб./с

10 Мвыб.

4



DSA70404C

4 ГГц

25 Гвыб./с

31 Мвыб.

4



MSO70404C

4 ГГц

25 Гвыб./с

10 Мвыб.

4

16

DPO70604C

6 ГГц

25 Гвыб./с

10 Мвыб.

4



DSA70604C

6 ГГц

25 Гвыб./с

31 Мвыб.

4



MSO70604C

6 ГГц

25 Гвыб./с

10 Мвыб.

4

16

DPO70804C

8 ГГц

25 Гвыб./с

10 Мвыб.

4



DSA70804C

8 ГГц

25 Гвыб./с

31 Мвыб.

4



MSO70804C

8 ГГц

25 Гвыб./с

10 Мвыб.

4

16

DPO71254C

12,5 ГГц

100 Гвыб./с / 50 Гвыб./с

10 Мвыб.

4



DSA71254C

12,5 ГГц

100 Гвыб./с / 50 Гвыб./с

31 Мвыб.

4



MSO71254C

12,5 ГГц

100 Гвыб./с / 50 Гвыб./с

10 Мвыб.

4

16

DPO71604C

16 ГГц

100 Гвыб./с / 50 Гвыб./с

10 Мвыб.

4



DSA71604C

16 ГГц

100 Гвыб./с / 50 Гвыб./с

31 Мвыб.

4



MSO71604C

16 ГГц

100 Гвыб./с / 50 Гвыб./с

10 Мвыб.

4

16

DPO72004C

20 ГГц

100 Гвыб./с / 50 Гвыб./с

10 Мвыб.

4



DSA72004C

20 ГГц

100 Гвыб./с / 50 Гвыб./с

31 Мвыб.

4



MSO72004C

20 ГГц

100 Гвыб./с / 50 Гвыб./с

10 Мвыб.

4

16

DPO72504D

25 ГГц

100 Гвыб./с / 50 Гвыб./с

10 Мвыб.

4



DSA72504D

25 ГГц

100 Гвыб./с / 50 Гвыб./с

31 Мвыб.

4



DPO73304D

33 ГГц

100 Гвыб./с / 50 Гвыб./с

10 Мвыб.

4



DSA73304D

33 ГГц

100 Гвыб./с / 50 Гвыб./с

31 Мвыб.

4









 Габариты и масса

Размеры мм:

489,97Х451Х298

Масса кг



Только прибор

24

С упаковкой

34
