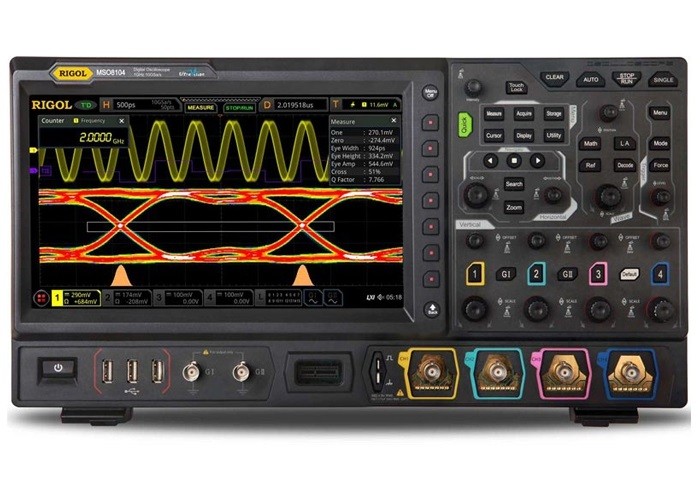

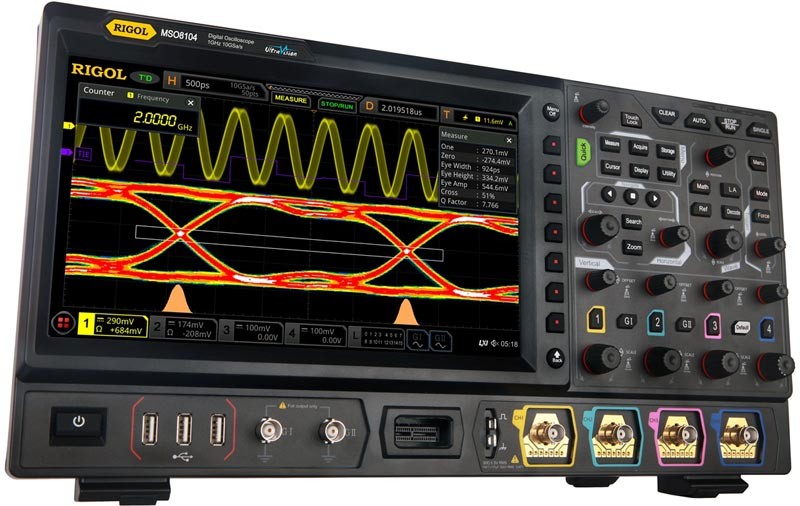

| Параметр |
Значение |
| Полоса пропускания |
50 Ом |
600 MГц
1000 МГц (опция MSO8000-BW6T10)
2000 МГц (опция MSO8000-BW6T20)
При всех включенных каналах максимальная полоса (с учетом установленных опций расширения полосы пропускания) ограничена 1 ГГц |
| 1 МОм |
500 МГц |
| Режим дискретизации |
Реальное время |
| Количество каналов |
4 аналоговых + 16 цифровых (опция RPL2316) + вход внешней синхронизации |
| Максимальная скорость захвата осциллограмм |
≥600000 осц./с |
| Регистрация |
| Режим |
Обычный
Пиковый детектор: 400 пс
Усреднение (2, 4, 8, 16…65536 выборок)
Высокое разрешение: 12 бит |
| Максимальная дискретизация (реальное время) |
Аналоговые каналы:
10 Гвыб/с (5 Гвыб/с - два канала; 2,5 Гвыб/с - все каналы)
При всех включенных каналах частота дискретизации 2,5 Гвыб/с, а максимальная полоса (с учетом установленных опций расширения полосы пропускания) ограничена 1 ГГц |
Цифровые каналы:
1,25 Гвыб/с на канал |
| Глубина записи |
Аналоговые каналы:
500 М точек (250 М точек - два канала; 125 М точек - все каналы) |
Цифровые каналы:
62,5 М точек |
| Параметры вертикальной системы |
| Аналоговые каналы |
| Связь по входу |
открытый, закрытый |
| Входной импеданс |
1 MОм ± 1% || 19 пФ ± 3 пФ , 50 Ом ± 1% |
| Учет ослабления пробников |
0.01X, 0.02X, 0.05X, 0.1X, 0.2X, 0.5X, 1X, 2X, 5X, 10X, 20X, 50X, 100X, 200X, 500X, 1000X, 2000X, 5000X, 10000X, 20000X, 50000X |
| Определение пробников |
автоматическое определение пробников Rigol |
| Максимальное входное напряжение |
1 МОм |
300 Вскз CAT I, 400 Впик; переходное перенапряжение 1600 Впик |
| 50 Ом |
5 Вскз |
| Вертикальное разрешение |
8 бит |
| Вертикальное отклонение |
1 МОм |
1 мВ/дел ~ 10 В/дел |
| 50 Ом |
1 мВ/дел ~ 1 В/дел |
| Диапазон смещения |
1 МОм |
±1 В (1 мВ/дел ~ 50 мВ/дел)
±30 В (51 мВ/дел ~260 мВ/дел)
±100 В (265 мВ/дел ~ 10 В/дел ) |
| 50 Ом |
±1 В (1 мВ/дел ~ 100 мВ/дел)
±4 В (102 мВ/дел ~1 В/дел) |
| Динамический диапазон |
±5 дел (8 бит) |
| Ограничение полосы пропускания |
1 МОм |
20 МГц, 250 МГц; выбирается для каждого канала |
| 50 Ом |
20 МГц |
| Погрешность коэффициента усиления |
±2% от полной шкалы |
| Погрешность смещения |
<200 мВ/дел: ±0,1 дел ±2 мВ ±1,5% смещения
≥200 мВ/дел: ±0,1 дел ±2 мВ ±1% смещения |
| ESD защита |
±8 кВ (на входе BNC) |
| Изоляция между каналами |
≥ 100:1 (DC ~ 1 ГГц) ,≥ 30:1 (> 1 ГГц) |
| Цифровые каналы |
| Группировка каналов |
16 каналов (D0 ~ D15)
2 группы (D0 ~ D7, D8 ~ D15) |
| Диапазон порогов |
±20 В с шагом 10 мВ |
| Погрешность установки порога |
±(100 мВ + 3% от установленного значения) |
| Уровень порогов |
TTL (1,4 В)
5,0 В CMOS (+2,5 В); 3,3 В CMOS (+1,65 В)
2,5 В CMOS (+1,25 В); 1,8 В CMOS (+0,9 В)
ECL (-1,3 В)
PECL (+3,7 В)
LVDS (+1,2 В)
0 В
Настраиваемые пользователем |
| Максималльное входное напряжение |
±40 В Впик CAT I; переходное перенапряжение 800 Впик |
| Максимальный динамический диапазон |
±10 В + значение порога |
| Минимальный размах напряжения |
500 мВп-п |
| Входной импеданс |
~101 кОм || 8 пФ |
| Вертикальное разрешение |
1 бит |
| Параметры горизонтальной системы |
| Аналоговые каналы |
| Коэффициент развертки |
500 пс/дел ~ 1000 с/дел |
| Временное разрешение |
2 пс |
| Погрешность временной баз |
±1 ppm ± 2 ppm/год |
| Максимальная задержка |
Пред-запуск: ≥ 1/2 ширины экрана
Пост-запуск: 1 с....100 дел |
| Диапазон коррекции смещения между каналами |
±100 нс |
| Режимы |
Y-T, X-Y, самописец (≥200 мс/дел), сканирование ((≥200 мс/дел) |
| Цифровые каналы |
| Минимальная определяемая длительность импульса |
3,2 нс |
| Максимальная входная частота |
500 МГц |
| Задержка между каналами |
1 нс (типично), 2 нс (максимально) |
| Измерения |
| Курсорные |
Количество курсоров |
2 пары XY курсоров |
| Режимы |
ручной (ΔY, ΔX, 1/ΔX)
отслеживания
автоизмерения |
| Измерения в X-Y режиме |
X = Канал 1, Y = Канал 2 |
| Автоматические |
Количество автоизмерений |
41 тип |
| Источник |
аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15), результат математической обработки (Math1 ~ Math4) |
| Режим измерения |
обычный
с повышенной точностью (по всей длине памяти) |
| Максимальное количество отображаемых на канал |
33 типа |
| Вертикальные |
Vmax, Vmin, Vpp, Vtop, Vbase, Vamp, Vupper, Vmid, Vlower, Vavg, VRMS, Per. VRMS, Overshoot, Preshoot, Area, Period Area, Std Dev |
| Горизонтальные |
Period, Frequency, Rise Time, Fall Time, +Width, -Width, +Duty, -Duty, Positive Pulse Count, Negative Pulse Count, Rising Edge Count, Falling Edge Count, Tvmax, Tvmin, +Slew Rate, -Slew Rate |
| Другие |
Delay(A↑-B↑), Delay(A↑-B↓), Delay(A↓-B↑), Delay(A↓-B↓), Phase(A↑-B↑), Phase(A↑-B↓), Phase(A↓-B↑), Phase(A↓-B↓) |
| Анализ |
частотомер, цифровой вольтметр, анализ мощности (опция), гистограмма, зональный триггер, анализ глазковых диаграмм и анализ джиттера (опция) |
| Статистика |
текущее, среднее, максимальное, минимальное, стандартная девиация, подсчет времени |
| Математические операции |
| Количество отображаемых одновременно |
4 |
| Операции |
A+B, A-B, A×B, A/B, FFT, A&&B, A||B, A^B, !A, Intg, Diff, Sqrt, Lg, Ln, Exp, Abs, AX+B, LowPass, HighPass, BandPass, BandStop, Trend |
| Цветовая градация |
Поддерживается в математических операциях, в том числе БПФ |
| БПФ (FFT) |
Максимальная длина |
1 М точек |
| Тип окна |
прямоугольник, Hanning, Blackman, Hamming, Flat Top, треугольник |
| Представление |
полный дисплей, половина дисплея |
| Поиск пиков |
максимально 15 пиков |
| Поиск и навигация |
| Тип |
фронт, импульс, рант, скорость нарастания, RS-232, I²C и SPI |
| Отображение |
таблица событий или навигации |
| Источник |
любой аналоговый канал |
| Кнопки навигации |
перемещение по памяти, перемещение в ZOOM окне, проигрывание записанной осциллограммы, перемещение по событиям |
| Анализ осциллограмм |
| Pass / Fail |
Источник |
аналоговые каналы (CH1 ~ CH4) |
| Гистограмма |
Источник |
аналоговые каналы (CH1 ~ CH4), результат автоизмерений, результат измерения джиттера |
| Тип |
горизонтальные, вертикальные, измерение, измерение джиттера |
| Измерение |
сумма, пик, максимальное, минимальное, размах, среднее, медиана, режим, ширина интервала (bin width), сигма |
| Режим |
во всех режимах, включая ZOOM, XY, ROLL |
| Цветовая градация |
Источник |
аналоговые каналы (CH1 ~ CH4) |
| Темы |
температура, интенсивность |
| Режим |
во всех режимах |
| Декодирование |
| Стандартно |
Параллельно (до 20 бит с комбинацией аналоговых и цифровых каналов) |
| Опционально |
RS-232 / UART декодирование - опция MSO8000-COMP
I²C / SPI декодирование - опция MSO8000-EMBD
LIN / CAN декодирование - опция MSO8000-AUTO
FlexRay декодирование - опция MSO8000-FLEX
I²S декодирование - опция MSO8000-AUDIO
MIL-STD-1553 декодирование - опция MSO8000-AERO |
| Анализ глазковых диаграмм (опция MSO8000-JITTER) |
| Источник |
любой аналоговый канал |
| Измерение |
высота глаза, ширина глаза, основание глаза, вершина глаза, амплитуда глаза, % пересечения, добротность |
| Измерение джиттера (опция MSO8000-JITTER) |
| Источник |
любой аналоговый канал |
| Измерение |
TIE, Cycle ~ Cycle, +Width ~ +Width, -Width ~ -Width |
| Отображение |
Тренд, гистограмма |
| СИСТЕМА ЗАПУСКА |
| Источник запуска |
аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15), внешний запуск, по сети |
| Режим запуска |
Авто, обычный, одиночный |
| Тип связи |
AC, DC, ФВЧ (75 кГц), ФНЧ (75 кГц) |
| Шумовая режекция |
Вкл / Выкл |
| Блокировка уровня запуска |
8 нс ~ 10 с |
| Полоса запуска |
Внутренний |
аналоговая полоса осциллографа |
| Внешний |
200 МГц |
| Чувствительность триггера |
Внутренний |
1 дел.: <10 мВ/дел
0,6 дел.: 10 мВ/дел ~ 19,8 мВ/дел
0,4 дел.: 20 мВ/дел ~ 49,5 мВ/дел
0,35 дел.: ≥ 50 мВ/дел |
| Внешний |
DC ~ 100 МГц: 200 мВпп
100 МГц ~ 200 МГц: 500 мВпп |
| Диапазон уровня запуска |
Внутренний |
±5 делений от центра экрана |
| Внешний |
±8 В |
| Сеть |
фиксировано 50% |
| Зональный триггер |
Установка |
нарисованная вручную область на экране |
| Условие запуска |
пересекается "Intersect" или не пересекается "Not Intersect" |
| Источник запуска |
аналоговые каналы (CH1 ~ CH4) |
| Типы запуска |
Штатно: запуск по фронту, длительности импульса, скорости нарастания, видео, шаблону, длительности события, истечению времени, ранту, окну, задержке, установке / удержанию и N фронту
Опционально: RS-232, UART, I²C, SPI, CAN, FlexRay, LIN, I²S, и MIL-STD-1553 |
| Запуск по фронту |
Тип фронта |
нарастающий, спадающий, нарастающий & спадающий |
| Источник запуска |
аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15), внешний, сеть |
| Запуск по длительности импульса |
Условие запуска |
положительная полярность импульса: >, <, =
отрицательная полярность импульса: >, <, = |
| Источник запуска |
аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15) |
| Запуск по скорости нарастания |
Условие запуска |
положительная или отрицательная полярность: >, <, внутри диапазона <> |
| Диапазон установок |
800 пс ~ 10 с |
| Источник запуска |
аналоговые каналы (CH1 ~ CH4) |
| Запуск по видеосигналу |
Система |
NTSC, PAL и SECAM |
| Стандарт |
480p/60Hz, 576p/50Hz, 720p/60Hz, 720p/50Hz, 720p/30Hz, 720p/25Hz, 720p/24Hz, 1080p/60Hz, 1080p/50Hz, 1080p/30Hz, 1080p/25Hz, 1080p/24Hz, 1080i/60Hz, 1080i/50Hz |
| Источник запуска |
аналоговые каналы (CH1 ~ CH4) |
| Запуск по шаблону |
Установка шаблона |
H, L, X, нарастающий фронт, спадающий фронт |
| Источник запуска |
аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15) |
| Запуск по длительности события |
Установка |
H, L, X |
| Условие запуска |
>, <, внутри интервала<>, вне интервала >< |
| Источник запуска |
аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15) |
| Запуск по истечении времени (TimeOut) |
Тип фронта |
нарастающий, спадающий, нарастающий & спадающий |
| Время |
16 нс ~ 10 с |
| Источник запуска |
аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15) |
| Запуск по ранту |
Условие |
прохождение через заданный уровень |
| Источник запуска |
аналоговые каналы (CH1 ~ CH4) |
| Запуск по окну |
Тип фронта |
нарастающий, спадающий |
| Позиция запуска |
вход, выход, время |
| Источник запуска |
аналоговые каналы (CH1 ~ CH4) |
| Запуск по задержке |
Фронт |
нарастающий, спадающий |
| Условие задержки |
>, <, внутри интервала<>, вне интервала >< |
| Источник запуска |
аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15) |
| Запуск Установка / Удержание |
Фронт |
нарастающий, спадающий |
| Установка времени |
16 нс ~ 10 с |
| Запуск по N фронту |
Тип фронта |
нарастающий, спадающий |
| Источник запуска |
аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15) |
| Запуск Установка / Удержание (Setup / Hold) |
Установка |
H, L |
| Условие |
< |
| Время установки / удержания |
8 нс ~ 1 с |
| Источник запуска |
аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15) |
| RS-232 / UART запуск (опция MSO8000-COMP) |
Условие запуска |
Start, Error, Check Error, Data |
| Скорость |
до 20 Мбит/сек |
| Источник запуска |
аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15) |
| I²C запуск (опция MSO8000-EMBD) |
Условие запуска |
Start, Restart, Stop, Missing Ack, Address, Data, Address & Data |
| Разрядность адреса |
7 бит, 8 бит, 10 бит |
| Длина |
1 ~ 5 байт |
| Источник запуска |
аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15) |
| SPI запуск (опция MSO8000-EMBD) |
Условие запуска |
CS, TimeOut |
| Разрядностья |
4 бит ~ 32 бит |
| Источник запуска |
аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15) |
CAN запуск
(опция MSO8000-AUTO) |
Условие запуска |
начало фрейма, конец фрейма, Remote ID, Overload, Frame ID, Frame Data, Data&ID, Frame Error, Answer Error, Check Error, Format Error, Random |
| Тип сигнала |
CAN_H, CAN_L, TX/RX, DIFF |
| Скорость |
до 5 Мбит/сек |
| Источник запуска |
аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15) |
FlexRay запуск
(опция MSO8000-FLEY) |
Условие запуска |
Позиция (TSS End, FSS_BSS End, FES End, DTS End); фрейм (Invalid, Syn, Start , All); символ (CAS/MTS, WUS); ошибка (Head CRC Err, Tail CRC Err, Decode Err, Random Err). |
| Скорость |
до 10 Мбит/сек |
| Источник запуска |
аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15) |
LIN запуск
(опция MSO8000-AUTO) |
Условие запуска |
Sync, ID, Data, Data&ID, Wakeup, Sleep, Error |
| Скорость |
до 20 Мбит/сек |
| Источник запуска |
аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15) |
I²S запуск
(опция MSO8000-AUDIO) |
Тип канала |
левый, правый, левый и правый |
| Условие сравнения |
＝, ≠, ＞, ＜, ＜＞, ＞＜ |
| Режимы |
I²S, LJ, RJ |
| Источник запуска |
аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15)
только для четырехканальных моделей |
MIL-STD-1553 запуск
(опция MSO8000-AERO) |
Условие запуска |
Data Sync, Cmd Sync, All Sync, Data word, command word, status word, Error (ошибка синхронизации и ошибка четности) |
| Источник запуска |
аналоговые каналы (CH1 ~ CH4) |
| ГЕНЕРАТОР СИГНАЛОВ (опция MSO8000-AWG) |
| Количество каналов |
2 |
| Частота дискретизации |
200 Мвыб/сек |
| Вертикальное разрешение |
14 бит |
| Максимальная частота |
25 МГц |
| Стандартные формы |
синусоидальный, прямоугольный, пилообразный, импульсный, постоянное напряжение DC, шумовой |
| Встроенные формы |
sin(x)/x, экспоненциальное нарастание и спад, функция Гаусса, функция Лоренца, гаверсинус |
| Синусоидальный сигнал |
| Диапазон |
100 мГц...25 МГц |
| Неравномерность |
±0,5 дБ (относительно 1 кГц) |
| Гармонические искажения |
-40 дБн |
| Негармонические искажения |
-40 дБн |
| Коэффициент гармоник |
1% |
| Отношение сигнал / шум |
40 дБ |
| Прямоугольный / Импульсный сигнал |
| Диапазон прямоугольного сигнала |
100 мГц...15 МГц |
| Диапазон импульсного сигнала |
100 мГц...1 МГц |
| Время нарастания / спада |
< 15 нс |
| Выброс |
< 5% |
| Коэффициент заполнения |
50% фикс. - прямоугольный сигнал
10%...90% - импульсный сигнал |
| Разрешение коэффициента заполнения |
1% или 10 нс, что больше |
| Минимальная длительность импульса |
20 нс |
| Разрешение длительности импульса |
5 нс |
| Джиттер |
5 нс |
| Пилообразный сигнал |
| Диапазон |
100 мГц...100 кГц |
| Линейность |
1% |
| Симметрия |
0%...100% |
| Шумовой сигнал |
| Полоса |
>25 МГц |
| Встроенные формы |
| Диапазон |
100 мГц...1 МГц |
| Произвольная форма |
| Диапазон |
100 мГц...10 МГц |
| Количество точек |
2...16 К точек |
| Дополнительные свойства |
поддержка сохранения и загрузки форм |
| Частота |
| Точность |
100 ppm (<10 кГц), 50 ppm (>10 кГц) |
| Разрешение |
100 мГц или 4 бит, что больше |
| Амплитуда |
| Уровень |
20 мВп-п ... 5 Вп-п (высокий импеданс)
10 мВп-п ... 2,5 Вп-п (50 Ом) |
| Разрешение |
100 мкВ или 3 бит, что больше |
| Точность |
2% (на частоте 1 кГц) |
| Смещение |
| Уровень |
±2,5 В (высокий импеданс)
±1,25 В (50 Ом) |
| Разрешение |
100 мкВ или 3 бит, что больше |
| Точность |
±(2%уст.значения + 5 мВ + 0,5%амплитуды) |
| Модуляция |
| Тип |
АМ, ЧМ, ШИМ |
| АМ |
Модулирующий сигнал: синусоидальный, прямоугольный, пила, шумовой
Частота: 1 Гц ... 50 кГц
Глубина модуляции: 0% ... 120% |
| ЧМ |
Модулирующий сигнал: синусоидальный, прямоугольный, пила, шумовой
Частота: 1 Гц ... 50 кГц
Смещение: 1 Гц... несущая частота |
| ШИМ |
Модулирующий сигнал: прямоугольный с 50% коэффициентом заполнения
Частота: 1 Гц ... 50 кГц
Частота скачка: 100 мГц... максимальная несущая частота |
| Свипирование |
| Закон |
линейный / логарифмический |
| Интервал свипирования |
1 мс ... 500 с |
| Частота |
Внутри диапазона частот |
| Пачки импульсов |
| Режим |
N циклов, непрерывный |
| Количество импульсов |
1 ... 1 000 000 |
| Период |
1 мкс ... 500 с |
| Задержка |
0...100 с |
| Источник запуска |
внутренний, ручной |
| ЦИФРОВОЙ ВОЛЬТМЕТР |
| Источник |
аналоговые каналы (CH1 ~ CH4) |
| Функция измерения |
DC, AC+DC RMS, AC RMS |
| Разрешение |
ACV / DCV: 3 бита |
| Режим измерения |
диаграмма, превшение свыше 3 сек |
| ЧАСТОТОМЕР |
| Общие параметры |
Источник |
аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15), внешний |
| Разрешение |
6 бит, пользовательская |
| Максимальная частота |
максимальная частота аналогового канала или 1,2 ГГц (что меньше) |
| Функция измерения |
частота, период, счет ипульсов |
| Суммирование |
Источник |
48-бит счетчика |
| Фронт |
подсчет количества нарастающих фронтов |
| Временная база |
внутренний источник опорной частоты |
| ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ |
| Дисплей |
| Тип дисплея |
диагональ 10,1", емкостной сенсорный мультитач |
| Разрешение дисплея |
1024 (по горизонтали) × 600 (по вертикали) точек |
| Сетка |
10 делений (по вертикали) x 8 делений (по горизонтали) |
| Послесвечение |
выкл; от 100 мс до 10 с; бесконечно |
| Яркость |
256 уровней (ЖК HDMI) |
| Энергонезавсисмая память |
| Формат сохранения |
настройки |
setup (*.stp) |
| изображения |
image (*.png, *.bmp, *.tif, *.jpg) |
| осциллограммы и данные |
CSV waveform data (*.csv), binary waveform data (*.bin, *.wfm), list data (*.csv),
reference waveform data (*.ref, *.csv, *.bin), arbitrary waveform data (*.arb) |
| Опорные осциллограммы |
10 осциллограмм |

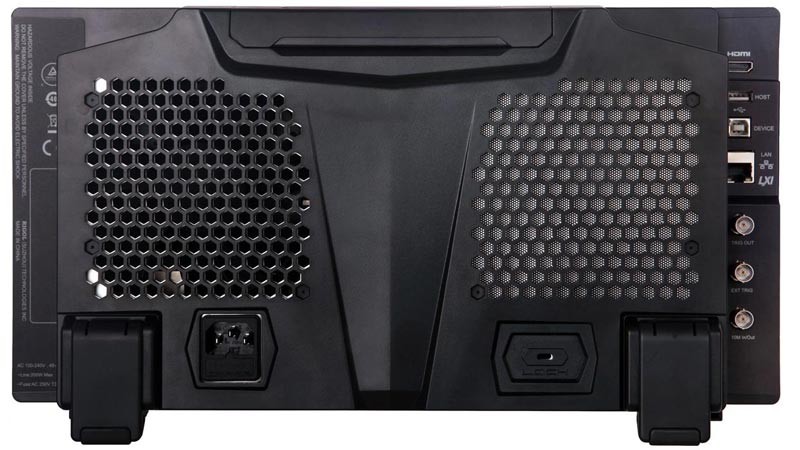

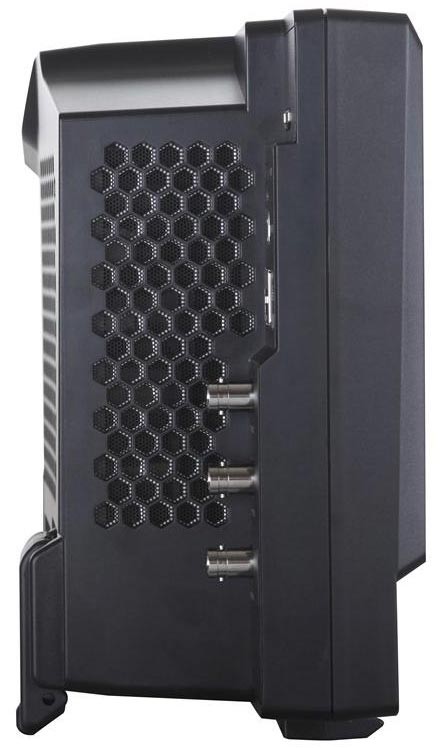

| Порты ввода/вывода |
| USB 2.0 Hi-speed Host |
3 на передней панели, 1 на задней панели |
| USB 2.0 Hi-speed Device |
1 на задней панели (совместимость с USBTMC) |
| LAN |
1 на передней панели (10 / 100 / 1000-порт, поддержка LXI-C) |
| GPIB |
адаптер USB-GPIB (опция) |
| WEB интерфейс |
поддержка VNC Web |
| HDMI видеовыход |
1 на задней панели (HDMI 1.4b, A plug) |
| Aux Output комбинированный выход |
Разъем |
BNC на задней панели:
Vo (H)≥2.5 В (открытый контур) ≥1.0 В (50 Ω - GND)
Vo (L)≤0.7 В (на нагрузке) ≤4 мА; ≤0.25 В (50 Ω - GND) |
Выход синхронизации
(Trig Out) |
Импульсный сигнал синхронизации |
| Выход "Годен / Не годен" (Pass / Fail) |
Импульсный сигнал по событию (задание полярности, длительность 100 нс...10 мс) |
| 10 M In/Out |
Вход |
Импеданс 50 Ом
Амплитуда 130 мВпп ~ 4.1 Впп (-10 дБм, 20 дБм)
Частота 10 МГц ± 10 ppm |
| Выход |
Импеданс 50 Ом
Амплитуда 1,5 Впп (синусоидальная форма) |
| Выход компенсации пробника |
Частота |
меандр 1 кГц |
| Амплитуда |
3 Вп-п |
| Питание |
| Напряжение |
100 ~ 240 Вэфф. AC, 45 ~ 440 Гц |
| Потребляемая мощность |
<250 Вт |
| Предохранитель |
3,15 A, T тип, 250 В |
| Массо-габаритные параметры |
| Габаритные размеры (Ш*В*Г) |
410 мм × 224 мм × 135 мм (Ш*В*Г) |
| Вес |
4,0 кг без упаковки
9,2 кг с упаковкой |
