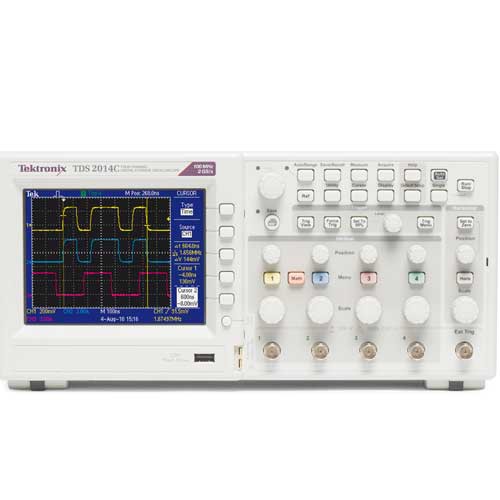

TDS2001C
|
TDS2002C
|
TDS2004C
|
TDS2012C
|

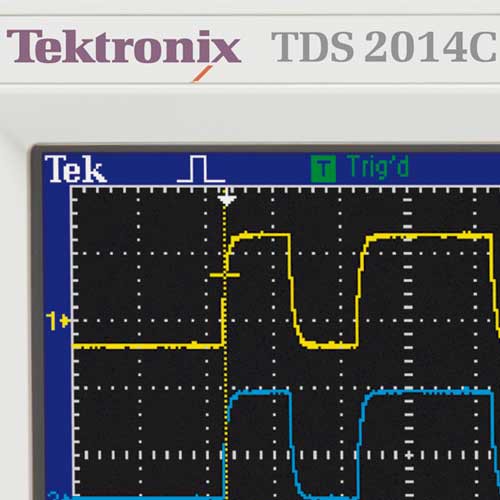

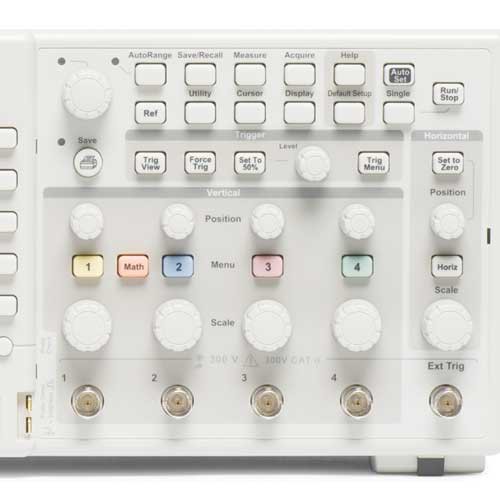

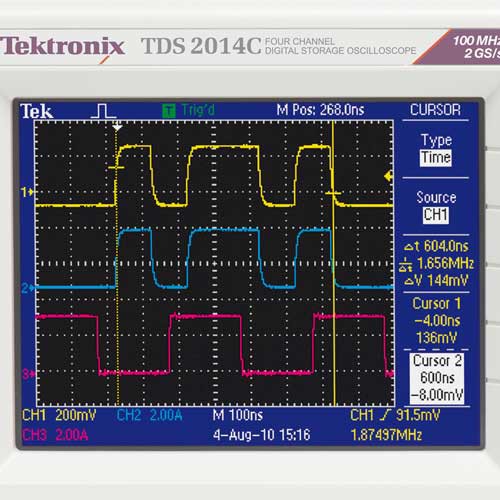

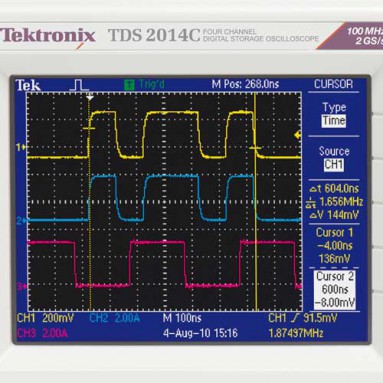

TDS2014C
|
TDS2022C
|
TDS2024C
|
|
Дисплей (QVGA ЖК)
|
TFT
|
TFT
|
TFT
|
TFT
|
TFT
|
TFT
|
TFT
|
|
Полоса пропускания*
|
50 МГц
|
70 МГц
|
70 МГц
|
100 МГц
|
100 МГц
|
200 МГц
|
200 МГц
|
|
Число каналов
|
2
|
2
|
4
|
2
|
4
|
2
|
4
|
|
Вход внешнего запуска
|
Присутствует во всех моделях
|
|
Частота дискретизации в каждом канале
|
500 Мвыб/с
|
1,0 Гвыб/с
|
1,0 Гвыб/с
|
2,0 Гвыб/с
|
2,0 Гвыб/с
|
2,0 Гвыб/с
|
2,0 Гвыб/с
|
|
Длина записи
|
2,5 тыс. точек при всех скоростях развертки во всех моделях
|
|
Вертикальное разрешение
|
8 бит
|
|
Вертикальная чувствительность
|
от 2 мВ/дел до 5 В/дел во всех моделях с калиброванной тонкой настройкой
|
|
Погрешность верти кального отклонения по постоянному току
|
±3 % во всех моделях
|
|
Масштабирование по вертикали
|
Расширение или сжатие живых или сохраненных сигналов
|
|
Максимальное входное напряжение
|
300 Вср.кв. (КАТ II); снижается со скоростью 20 дБ/декаду при частоте более 100 кГц до 13 Впик-пик при 3 МГц
|
|
Диапазон положений осциллограмм
|
от 2 мВ/дел до 200 мВ/дел +2 В от 200 мВ/дел до 5 В/дел +50 В
|
|
Ограничение полосы пропускания
|
20 МГц во всех моделях
|
|
Режим входа
|
Связь по постоянному току, связь по переменному току, земля во всех моделях
|
|
Входное сопротивление
|
1 МОм параллельно с 20 пФ
|
|
Диапазон скорости развертки
|
от 5 нс/дел до 50 с/дел
|
от 5 нс/дел до 50 с/дел
|
от 5 нс/дел до 50 с/дел
|
от 2,5 нс/дел до 50 с/дел
|
от 2,5 нс/дел до 50 с/дел
|
от 2,5 нс/дел до 50 с/дел
|
от 2,5 нс/дел до 50 с/дел
|
|
Погрешность развертки
|
50 х 10-6
|
|
Горизонтальная растяжка
|
Расширение или сжатие живых или сохраненных сигналов
|
|
Интерфейсы ввода/вывода
|
|
Порты USB
|
Хост-порт USB на передней панели поддерживает USB накопители Порт USB на задней панели поддерживает подключение к ПК и все совместимые с PictBridge принтеры
|
|
GPIB
|
Опция
|
|
Энергонезависимая память
|
|
Отображение сохраненных сигналов
|
Сохраненные сигналы длиной (2) 2,5 тыс. точек
|
|
Сохранение сигналов без USB накопителя
|
(2) 2,5 тыс. точек
|
(2) 2,5 тыс. Точек
|
(4) 2,5 тыс. точек
|
(2) 2,5 тыс. Точек
|
(4) 2,5 тыс. точек
|
(2) 2,5 тыс. точек
|
(4) 2,5 тыс. точек
|
|
Максимальный объем USB накопителя
|
64 ГБ
|
|
Сохранение сигналов на USB накопителе
|
96 и более опорных сигналов на каждые 8 МБ
|
|
Сохранение настроек без USB накопителя
|
10 настроек органов управления передней панели
|
|
Сохранение настроек на USB накопителе
|
4000 и более настроек органов управления передней панели на каждые 8 МБ
|
|
Сохранение снимков экрана на USB накопителе
|
128 и более снимков экрана на каждые 8 МБ (число снимков зависит от выбранного формата файлов)
|
|
Сохранение всех параметров на USB накопителе
|
12 и более операций сохранения на каждые 8 МБ Одна операция сохранения всех параметров создает от 3 до 9 файлов (настройка, снимок экрана, плюс один файл на каждый отображаемый сигнал)
|
