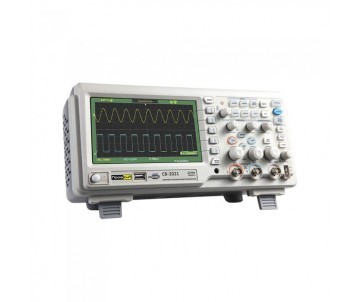

ПрофКиП С8-2021 осциллограф цифровой

Параметры

Значения

Полоса пропускания

0 МГц … 25 МГц

Количество каналов

2 + 1 внешний канал синхронизации

Максимальная частота дискретизации

500 Мвыб /с

Эквивалентная частота дискретизации

10 Гвыб /с

Глубина памяти

32 К

Время нарастания

< 14 нс

Входной импеданс

1 МОм /17 пФ

Диапазон временной развертки

25 нс /дел … 50 с /дел

сканирование: 100 мс /дел … 50 с /дел

Чувствительность по вертикали

2 мВ /дел … 10 В /дел (шаг 1-2-5)

Разрешение по вертикали

8 бит

Источник синхронизации

канал 1 (CH1), канал 2 (CH2), внешний (EXT), EXT/5, сеть (LINE)

Режим синхронизации

фронт, длина импульса, ТВ-синхронизация, спад, поочередный

Математические операции

сложение, вычитание, умножение, деление, БПФ

Цифровые фильтры

ВЧ, НЧ, полосовой, режекторный

Максимальное входное напряжение

400 В

Сохранение

2 опорных маски, 20 профилей настроек, 10 осциллограмм

Внешние накопители данных

изображение, данные, осциллограмма, настройки

Язык

русский + 11 дополнительных

Программное обеспечение

дистанционное управление, извлечение данных и анализ формы волны

Экран

7 дюймов, цветной TFT (480х234) LCD

Интерфейс

USB-Host, USB-Device, RS-232, годен /негоден выход (PASS /FALL)

Питание

100 В … 240 В, 45 Гц … 440 Гц, 50 ВА

Габаритные размеры

232х157х135 мм

Вес

2.5 кг
