RGK DO1252 цифровой осциллограф

Код: 035723

Описание в PDF

Бренд: RGK
Страна бренда: Россия

Официальный дилер
Госреестр 98021-26
Межповерочный интервал 24 месяца
Гарантия 1 год
Артикул: 727533

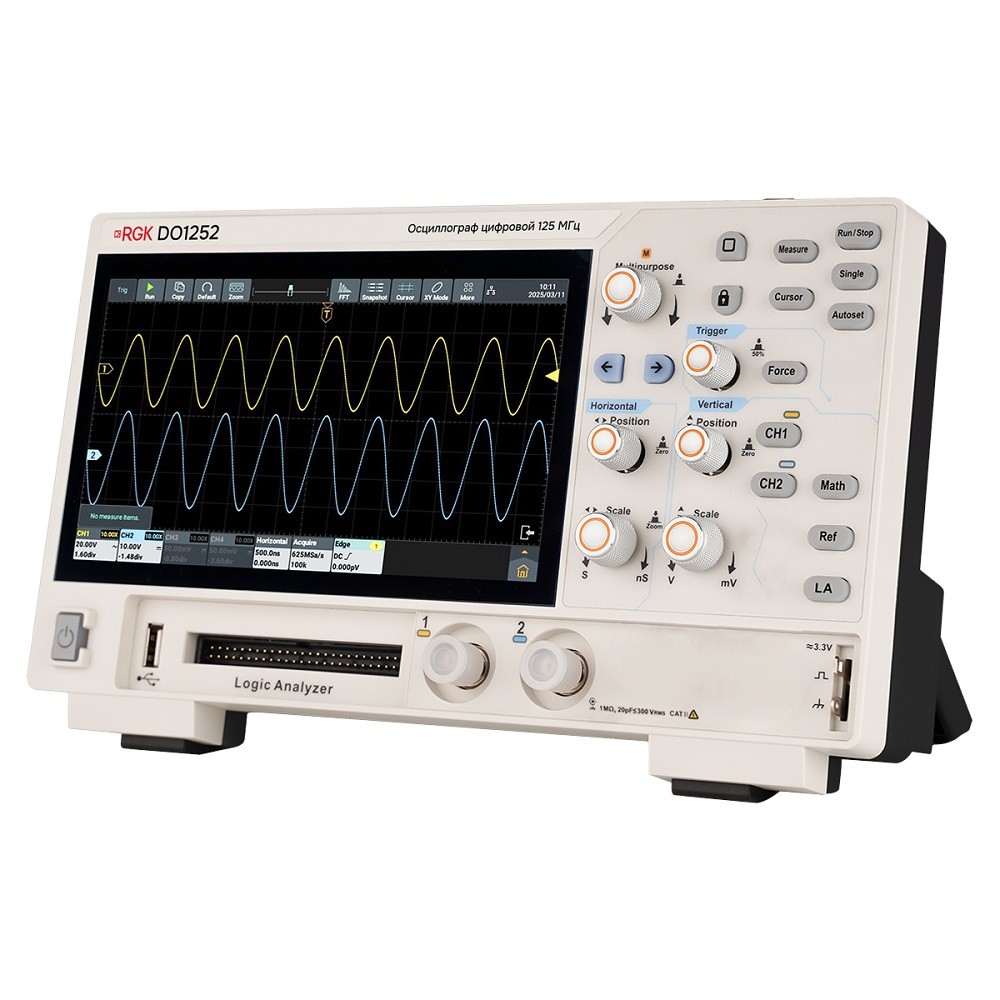

Осциллограф RGK DO1252 – компактный настольный прибор с полосой пропускания 125 МГц, снабженный 2 каналами и построенный на основе расширенной архитектуры X-Vision. Изделие отличается малым уровнем собственных шумов, позволяя отслеживать низкоамплитудные сигналы, а использование 12-битного АЦП с максимальной частотой дискретизации 2 Гвыб/с обеспечивает высокую детализацию полученных осциллограмм.

Функциональные возможности

Широкий диапазон регулировки вертикального разрешения, от 200 мкВ/дел. до 10 В/дел., позволяет использовать осциллограф RGK DO1252 для проверки и отладки как электронных устройств, так и электросилового оборудования. Стандартно поддерживается более 40 видов автоматических измерений, курсорные измерения, математические действия с сигналами, а также масштабирование, режим сегментированной памяти и т.д. Помимо отображения сигналов во временной области, прибор реализует функции цифрового вольтметра, частотомера и позволяет выполнять базовый анализ спектра в режиме быстрого преобразования Фурье.

Особенности

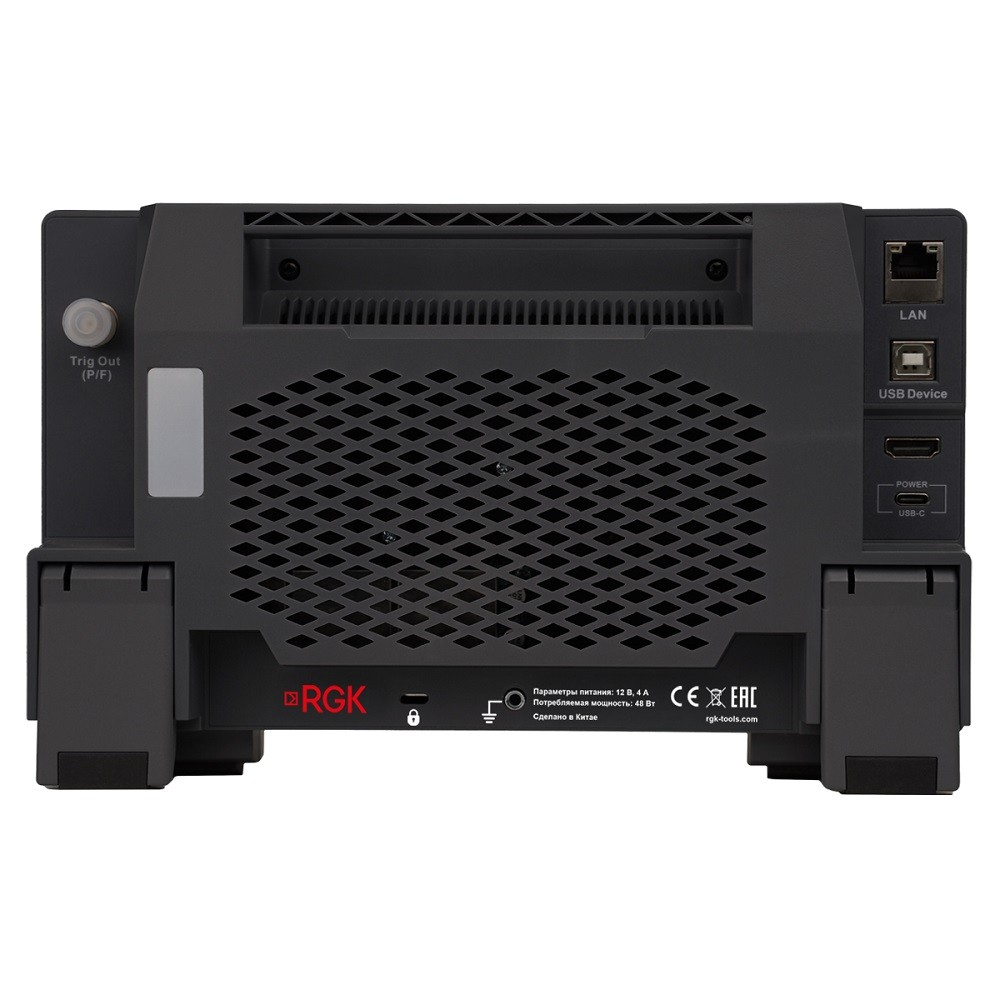

Цифровой осциллограф RGK DO1252 работает под управлением ОС Android, что упрощает обновление ПО, а также предоставляет доступ к веб-сервисам и позволяет использовать сторонние приложения. Благодаря отсутствию встроенного сетевого адаптера минимизировано влияние на отслеживаемый сигнал внутренних наводок и помех. Запитывается изделие от внешнего преобразователя с выходом USB-C и может использоваться совместно с повербанком подходящей мощности. За счет этого обеспечивается полная развязка от сети переменного тока, что делает осциллограф пригодным для мобильного использования.

Преимущества

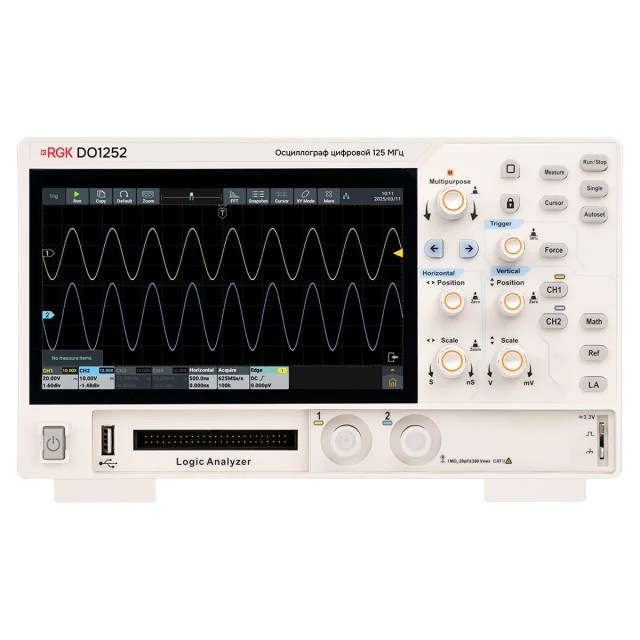

Гибкое управление – осциллограф оборудованный традиционной кнопочной панелью и 7-дюймовым экраном с сенсорными функциями, поддерживает возможность подключения компьютерной мыши или клавиатуры через порт USB, а также реализует дистанционный режим работы при совместном использовании с ПК.
Компактный размер делает прибор оптимальным выбором для использования в условиях ограниченного пространства на рабочем месте.
Расширяемость – широкий набор интерфейсов, включая поддержку использования подключаемого модуля Wi-Fi + Bluetooth, обеспечивает простую интеграцию устройства с другим лабораторным оборудованием, а также с ПК, позволяя эксплуатировать прибор в составе производственных и лабораторных испытательных стендов.

Характеристики	Значения
Количество каналов	2
Полоса пропускания	125 МГц
Частота дискретизации	2 Гвыб/с
Диапазон установки коэффициента отклонения Ко, в последовательности 1-2-5	от 200 до 10 мкВ/дел
Пределы допускаемой относительной погрешности установки коэффициента отклонения при Ко ≤ 1 мВ, при Ко = 2 мВ, при Ко ≥ 5 мВ	3%, 2%, 1,5%
Время нарастания переходной характеристики каждого из каналов для модификаций	2,8 нс
Диапазон установки коэффициента развертки, в последовательности 1-2-5	от 1·10⁻⁹ до 1000 с/дел
Пределы допускаемой относительной погрешности частоты опорного генератора	±2,5·10⁻⁵
Напряжение постоянного тока	12 В
Напряжение переменного тока	200±240В
Частота переменного тока	от 50 до 60 Гц
Потребляемая мощность	48 Вт
Температура окружающей среды	от 0°С до 40°С
Относительная влажность, не более	90 %
Габаритные размеры	260 х 160 х 78 мм
Вес	1,5 кг

1. Цифровой осциллограф RGK DO1252 - 1 шт.;
2. Измерительные щупы - 1 шт.;
3. Сетевой адаптер - 1 шт.;
4. Кабель USB - 1 шт.;
5. Руководство по эксплуатации - 1 шт.
