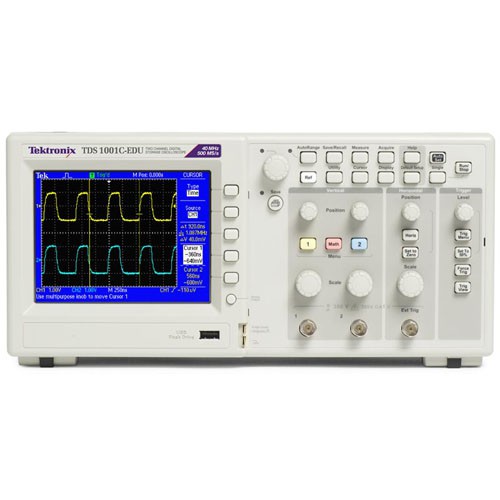

Осциллограф TDS1001C-EDU

Осциллограф Tektronix

TDS1001С-EDU

TDS1002С-EDU

TDS1012С-EDU

Экран (QVGA))

цветной TFT экран

Полоса пропускания (При 2 мВ/дел полоса пропускания 20 Мгц на всех моделях.)

40 МГц

60 МГц

100 МГц

Число каналов

2

Вход внешней синхронизации

Имеется на всех моделях

Частота дискретизации в каждом канале

500 Мвыб/с

1,0 Гвыб/с

1,0 Гвыб/с

Длина записи

2,5 тыс. отсчетов при всех режимах временной развертки на всех моделях

Разрешение по вертикали

8-бит

Чувствительность по вертикали

2 мВ – 5 В/дел на всех моделях с калиброванной точной настройкой

Погрешность по постоянному току по вертикали

+3% на всех моделях

Масштабирование по вертикали

Увеличение или уменьшение вертикального размера осциллограммы, в реальном времени и остановленной

Максимальное входное напряжение

300 В_эфф, категория II; снижается на 20 дБ/декаду на частоте свыше 100 кГц до 13 В_размахпеременного тока при 3 МГц

Диапазон положений

2 мВ/дел – 200 мВ/дел +2 В; >200 мВ/дел – 5 В/дел +50 В

Ограничение полосы пропускания

20 МГц на всех моделях

Тип входа

Постоянный ток (DC), переменный ток (AC) и заземление входа (GND) во всех моделях

Входной импеданс

1 Мом параллельно с емкостью 20 пФ

Диапазон горизонтальной развертки

5 нс/дел – 50 с/дел

5 нс/дел – 50 с/дел

5 нс/дел – 50 с/дел

Погрешность горизонтальной развертки

50 10^-6

Масштабирование по горизонтали

Увеличение или уменьшение горизонтального размера осциллограммы, в реальном времени и остановленной

Интерфейсы ввода/вывода

Порты USB

 Во всех моделях: 2 порты USB 2.0 Основной порт USB на передней панели поддерживает запоминающие устройства USB Порт устройств USB, расположенный на задней панели прибора, обеспечивает подключение к персональному компьютеру и любому принтеру, совместимому с PictBridge.

GPIB

 Приобретается дополнительно

Энергонезависимое запоминающее устройство

Отображение опорной осциллограммы

 (2) 2,5 тыс. точек опорной осциллограммы

Хранение осциллограммы без запоминаю щего устройства USB

  (2) 2,5 тыс. точек

Хранение осциллограммы в запоминащем устройстве USB

 96 и более опорных осциллограмм по 8 МБ

Настройки без запоминающего устройства USB

 10 настроек для передней панели

Настройки с запоминащим устройством USB

 4 000 и более настроек для передней панели по 8 МБ

Снимки экрана в запоминающем устройстве USB

 128 и более снимков экрана по 8 МБ (количество снимков зависит от выбранного формата файлов)

Сохранение всей информации в запоминающем устрой-стве USB

 12 и более операций «Сохранить все» по 8 МБ При одной операции «Сохранить все» создается от 3 до 9 файлов (настройка, снимок экрана и по одному файлу для каждой отображаемой осциллограммы)

TDS1001C-EDU – Цифровой запоминающий осциллограф, 40 МГц, 2 канала, 500 Мвыб/с, цветной TFT экран

1 шт.

Пробники TPP0101 – 100 МГц, пассивные, с переключением ослабления 10x

2 шт.

Шнур питания с европейской вилкой

1 шт.

Сертификат калибровки NIM/NIST

1 шт.

Руководство пользователя на русском языке

1 шт.

ПО OpenChoice® PC Communications

1 шт.

Обучающий диск для классных занятий и лабораторных исследований

1 шт.
